Třmenová příchytka, patka U, tři jednovodičové kabely 34 | 37 | 5

Třmenová příchytka, patka U, tři jednovodičové kabely

Obj. č. 1174568 | EAN 4012195072614

Obj. č. / Typ

Upínací rozsah D, min.

Upínací rozsah D, max.

Max. utahovací moment	5 Nm

Popis výrobku

Popis výrobku

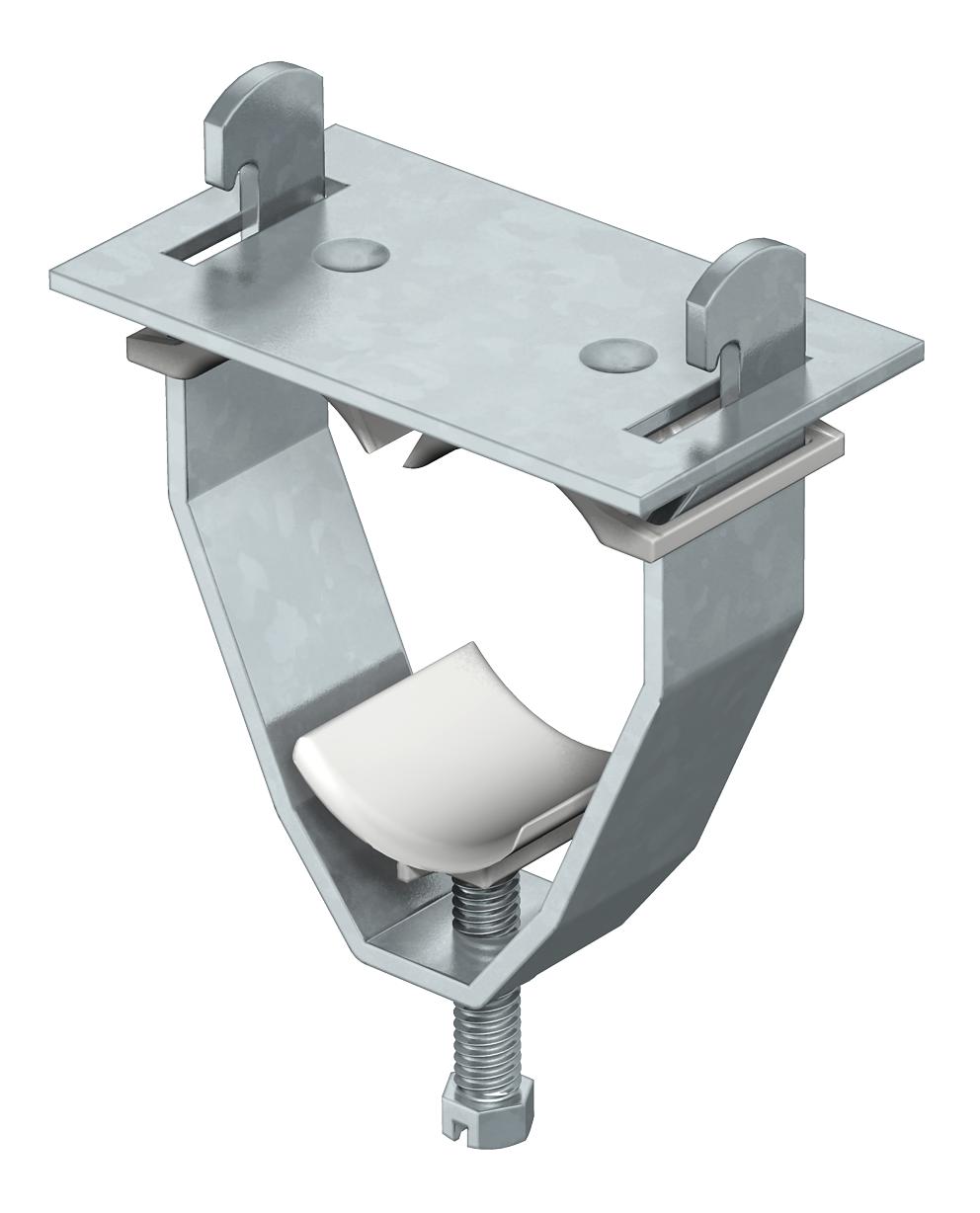

Tělo příchytky, šroub a opěrná deska z oceli zinkované ponorem, přítlačná a podélná opěrka z polypropylénu, bez halogenů, světle šedá RAL 7035.

Dodávka kompletní s opěrnou deskou a pevnými opěrkami.

Technické údaje

Technické údaje

Bez obsahu halogenů	Ano
CO₂ stopa (GWP) od kolébky po bránu	0,5302 kg CO₂e / 1 Kus
Dodatek – materiál	Ocel
Dodatek – povrch	žárově zinkováno
Jakost materiálu vany	Polypropylén
Materiál	Ocel
Materiál podélné opěrky	Plast
Materiál vany	Plast
Max. utahovací moment	5 Nm
Nárazuvzdorný	Ne
Počet kabelů/trubek	3
Povrch	žárově zinkováno ponorem
Pro lištu s šířkou výřezu (s intervalem), max.	22 mm

Pro lištu s šířkou výřezu (s intervalem), min.	18 mm
Průměr kabelu, max.	37 mm
Průměr kabelu, min.	34 mm
Rozměr	34-37mm

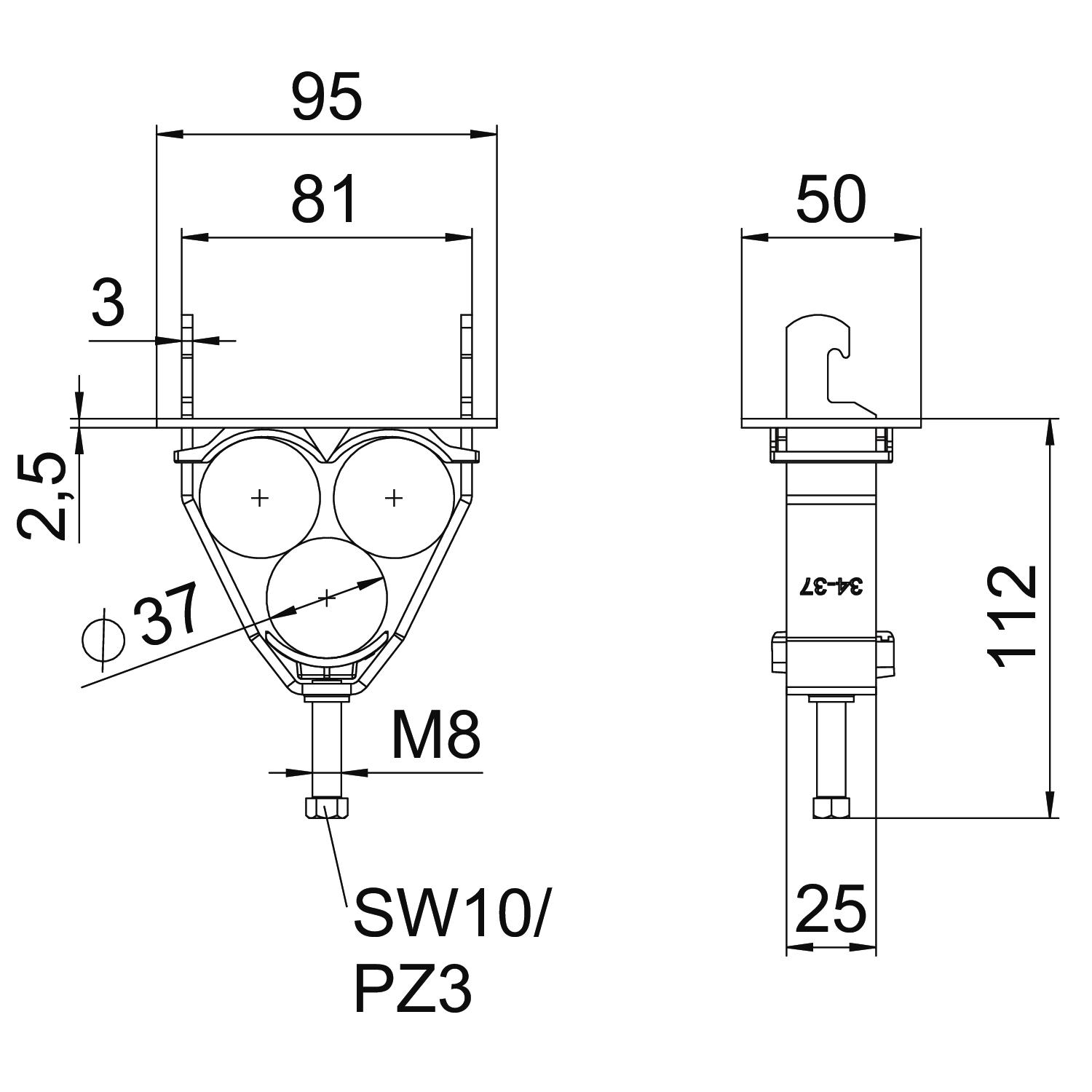

Rozměr H	118 mm
Rozměr A	95 mm
Rozměr B	81 mm
S kovovou opěrkou	Ne
S plastovou opěrkou	Ano
S podélnou opěrkou	Ano
Upínací rozsah D, max.	37 mm
Upínací rozsah D, min.	34 mm
Způsob montáže	Profilová lišta

Všechny typy

Všechny typy

Typ	Upínací rozsah D, min.	Upínací rozsah D, max.	Max. utahovací moment	Obj. č.	Množství	Nejm. prod. jedn.
2056U-E28 FT	25 mm	28 mm	5 Nm	1174509	Kus	25 Kus
2056U-E34 FT	31 mm	34 mm	5 Nm	1174517	Kus	25 Kus
2056U-E40 FT	37 mm	40 mm	5 Nm	1174525	Kus	25 Kus
2056U-E31 FT	28 mm	31 mm	5 Nm	1174541	Kus	25 Kus
2056U-E37 FT	34 mm	37 mm	5 Nm	1174568	Kus	25 Kus
2056U-E44 FT	40 mm	44 mm	5 Nm	1174576	Kus	25 Kus
