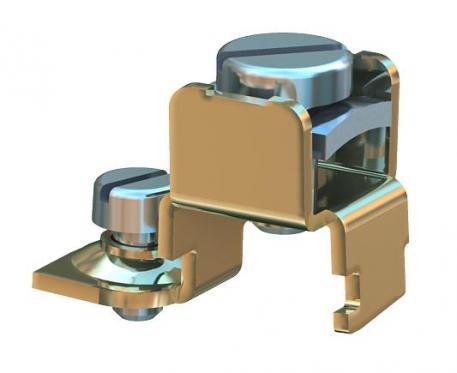

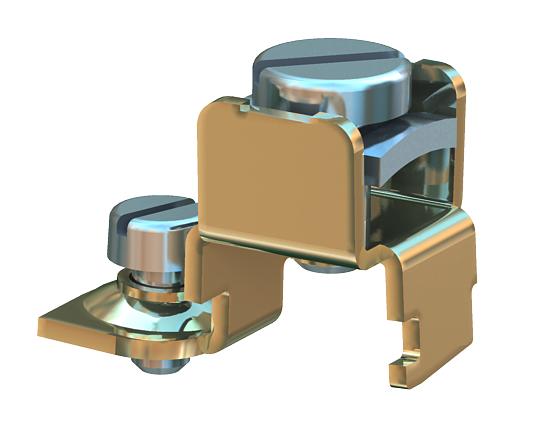

Úhlová zástrčka pro připojení ochranného vodiče
Obj. č. 6288704 | EAN 4012195149101
- Popis výrobku
-
Popis výrobkuÚhlová zástrčka ochranného vodiče k začlenění ocelových a hliníkových kanálů pro vestavbu přístrojů, instalačních sloupů a prvků systému podlahových kanálů do ochranného opatření.
Rozsah upnutí: 2 × 1,5–4 mm²
Kovové díly mohou být v případě poruchy pod napětím a proto se zahrnují do ochranného pospojování. Kontaktní šroub dotáhněte nejméně 1,2 Nm nebo zajistěte kontakt dodatečným mechanickým zpracováním.
-
- Technické údaje
-
Technické údaje

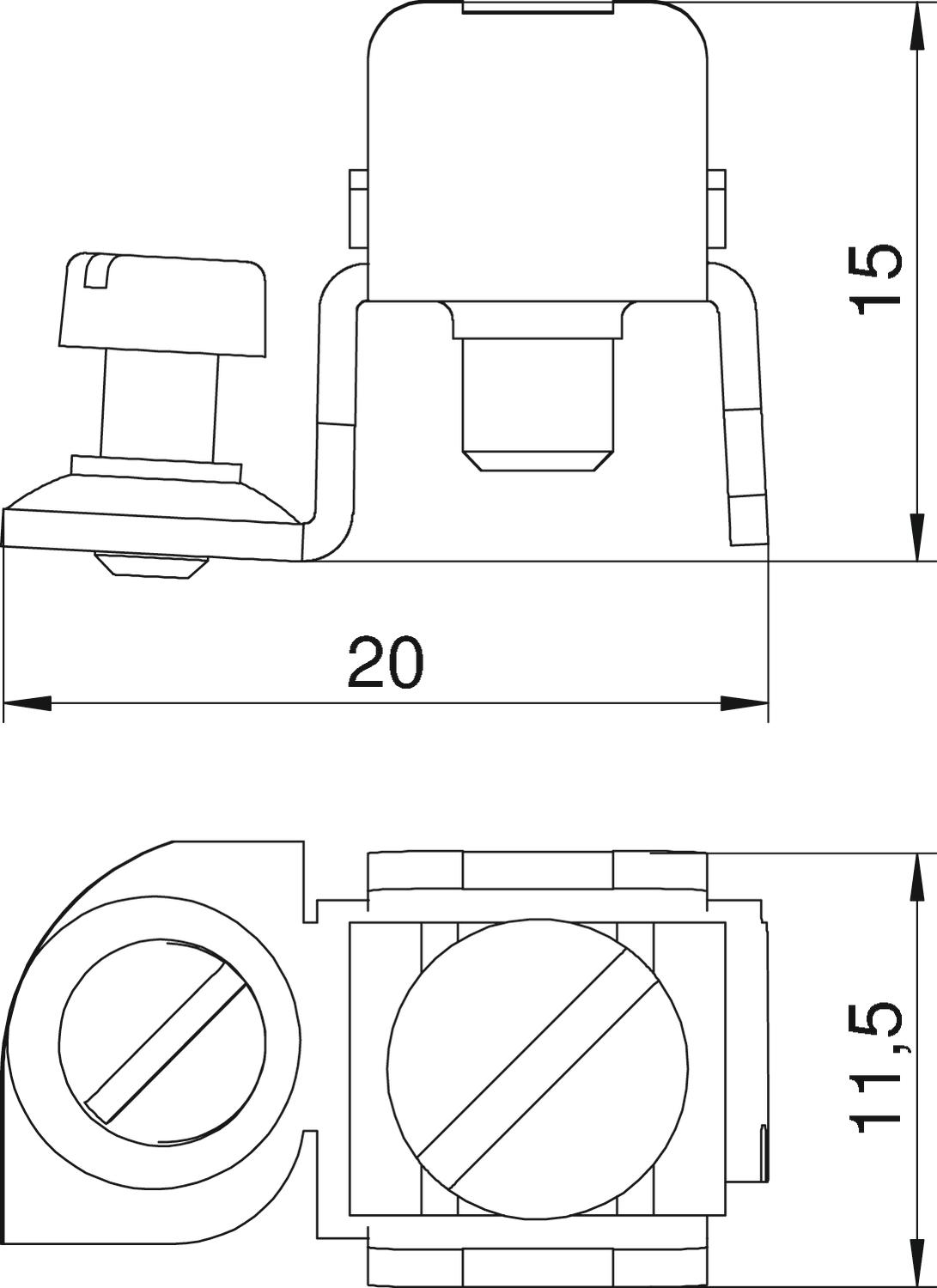

Barva pozinkováno Délka 20 mm Materiál Ocel Povrch Galvanicky pozinkováno Rozměr 20x12x15 Šířka 12 mm Výška 15 mm - Všechny typy
- Ke stažení
-
Datový list 8AWR / 6288704 , 0.19MB , pdfEU prohlášení o shodě 8AWR / 6288704 , 0.13MB , pdfUK - Prohlášení shody 8AWR / 6288704 , 0.09MB , pdfREACH Prohlášení o shodě 8AWR / 6288704 , 0.12MB , pdfRoHS Prohlášení o shodě 8AWR / 6288704 , 0.13MB , pdfNávod k montáži Floor socket GES R2 , 1.06MB , pdfNávod k montáži Geräteeinbaukanal Rapid 80® , 4.62MB , pdfNávod k montáži Geräteeinbaukanal Rapid 45-2® , 2.65MB , pdfNávod k montáži Pultkanal GEK-S , 2.99MB , pdfNávod k montáži Systém kanálů EÜK zalitých mazaninou , 10.26MB , pdfNávod k montáži Návod k montáži 8AWR , 0.11MB , pdfNávod k montáži Úplný návod pro podlahovou zásuvku GES R2 , 0.83MB , pdf
