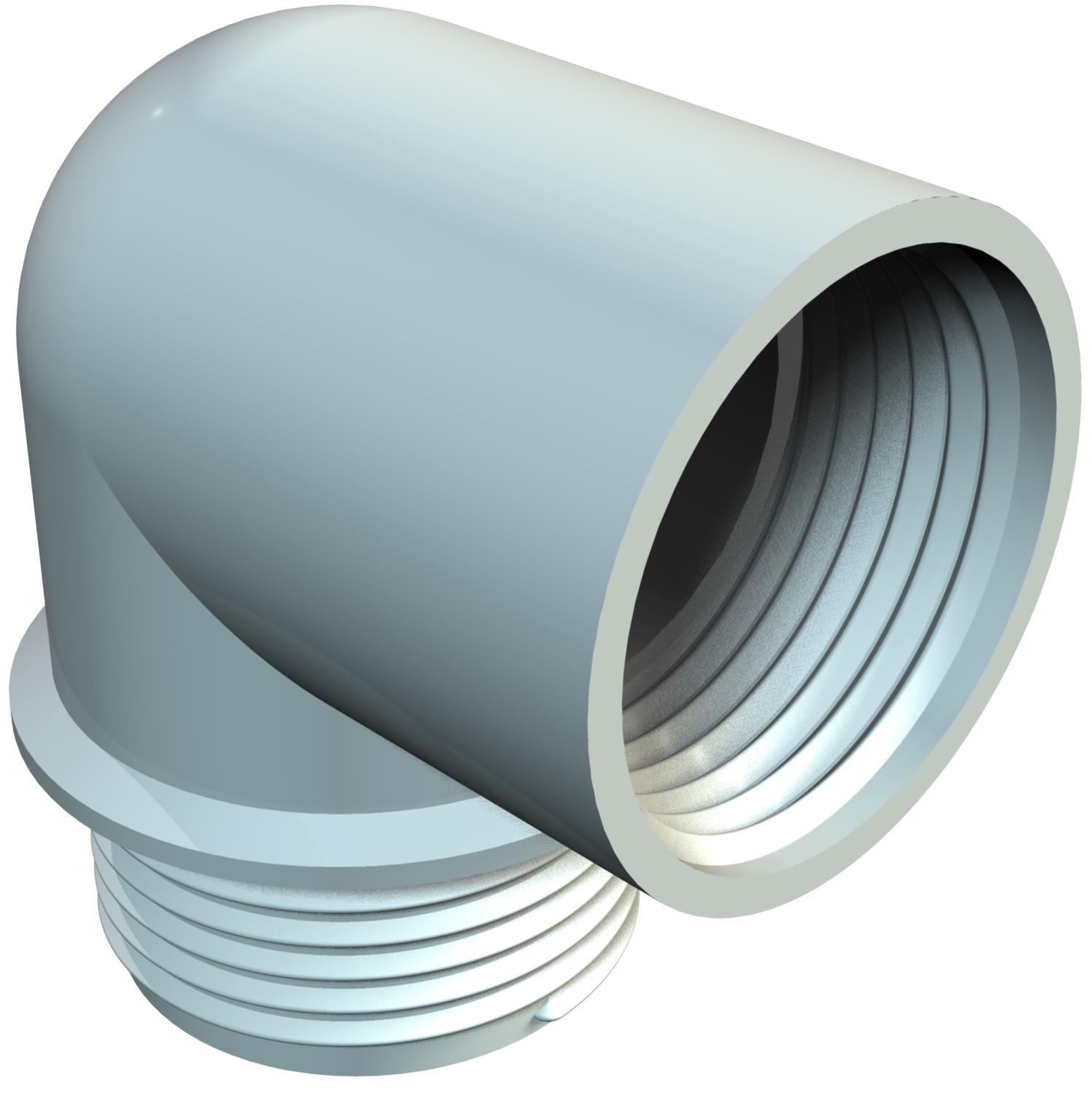

Úhlový vývod 90°, závit PG

Obj. č. 2029952 | EAN 4012195445630

Obj. č. / Typ

Rozměr závitu Pg – vnitřní

Rozměr závitu Pg – vnější

Popis výrobku

Popis výrobku

Úhlový vývod s vnitřním a vnějším závitem PG dle DIN 40430.
Úhlový vývod lze doplnit 2 přítlačnými kroužky 107/D z oceli, jedním těsnicím kroužkem 107/A nebo 107/B a přítlačným šroubem 107/E na úhlovou vývodku.

Technické údaje

Technické údaje

Barva	Světle šedá
Konstrukce	se závitem
Materiál	Polyamid
odolné proti šíření plamene	podle VDE 0471 / DIN 695 část 2-1, zkušební teplota 650 °C
Rozměr	PG21

Rozměr závitu Pg – vnější	21
Rozměr závitu Pg – vnitřní	21
Teplotní rozsah použití, max.	65 °C
Teplotní rozsah použití, min.	-20 °C
Závit	Pg 21

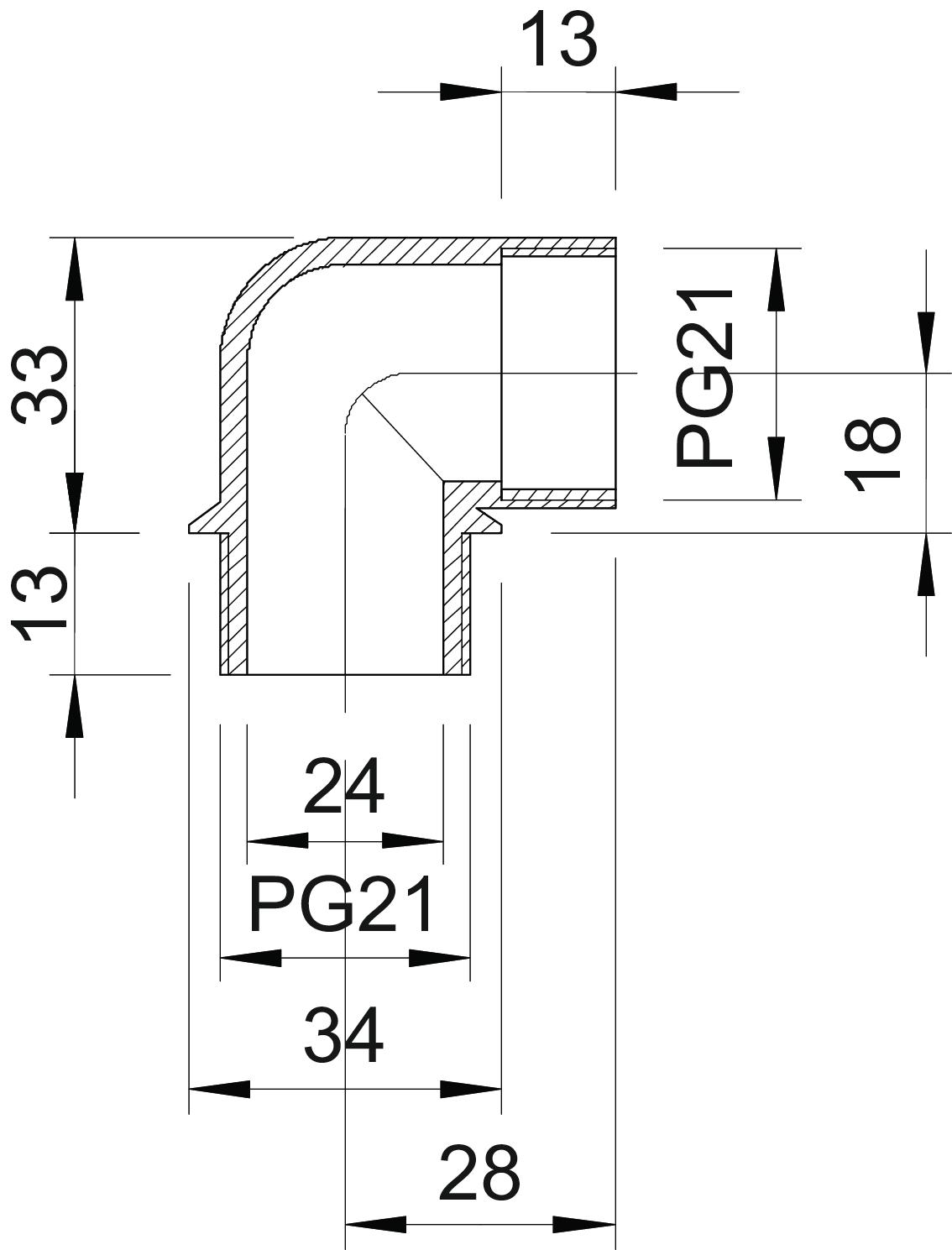

Rozměry

Rozměr D1	34 mm
Rozměr D2	24 mm
Rozměr L1	13 mm
Rozměr L2	13 mm

Rozměr L3	33 mm
Rozměr A	28 mm
Rozměr B	18 mm

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	0,0836 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	0,0836 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	Množství
Declared Unit Quantity (LCA)	1

Všechny typy

Všechny typy

Typ	Rozměr závitu Pg – vnitřní	Rozměr závitu Pg – vnější	Obj. č.	Množství	Nejm. prod. jedn.
107 W PG 9 PA	9	9	2029901	Kus	10 Kus
107 W PG11 PA	11	11	2029928	Kus	10 Kus
107 W PG13.5 PA	13,5	13,5	2029936	Kus	10 Kus
107 W PG16 PA	16	16	2029944	Kus	10 Kus
107 W PG21 PA	21	21	2029952	Kus	10 Kus
