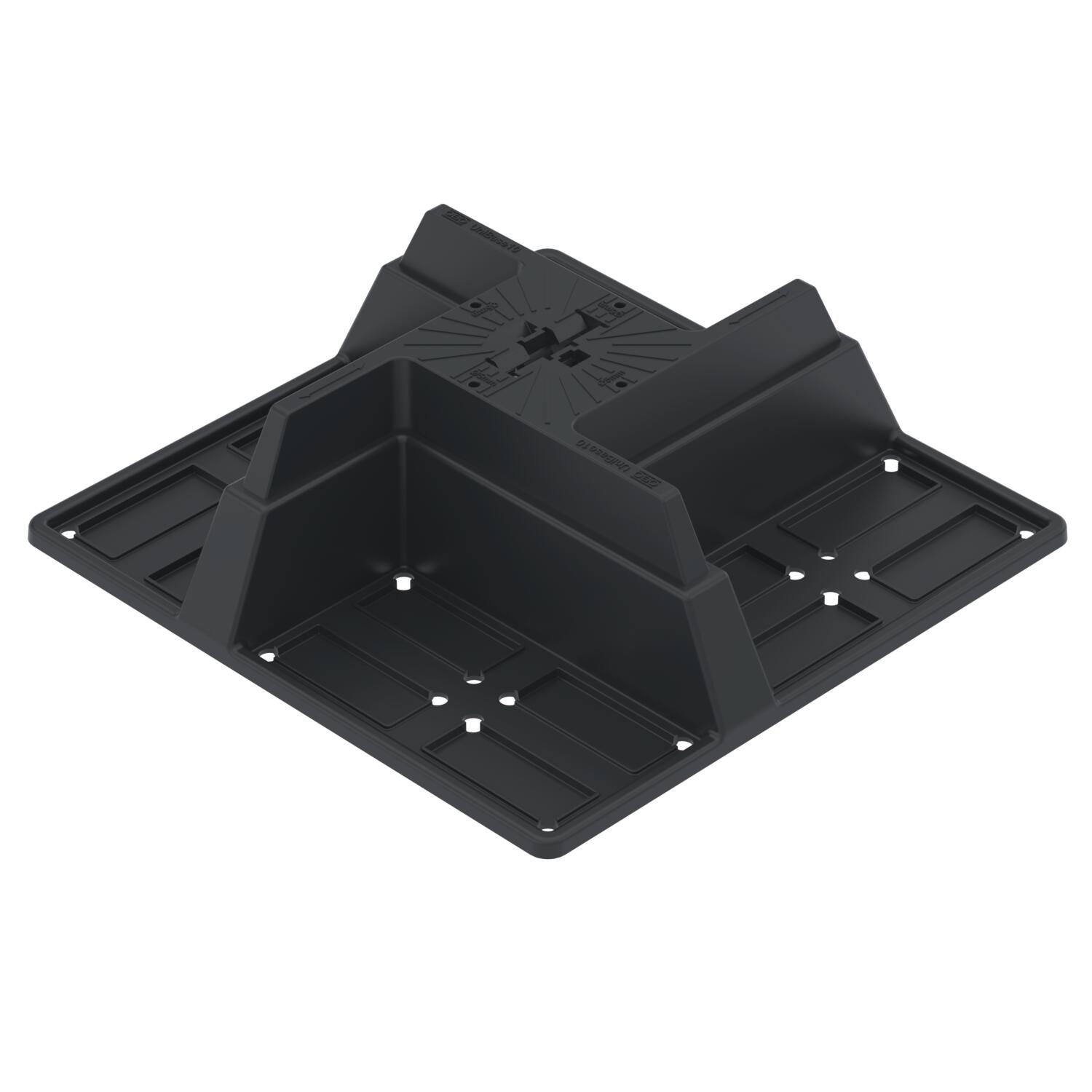

Univerzální podstavec UniBase 10
Obj. č. 5403393 | EAN 4012197371784
- Popis výrobku
-
Popis výrobkuUniverzální podstavec pro zatížení běžnými dlažebními kostkami do rozměru 200 × 100 × 100 mm. Použitelný na plochých střechách, např. pro montáž FV montážních systémů nebo k uložení vedení do kabelových či mřížových žlabů ve spojení se střešním držákem vodiče 165 MBG HGRM. Dlažební kostky nejsou součástí dodávky.
- Technické údaje
-
Technické údaje
Barva černá Hloubka uchycení zatížení max. 200 mm Hmotnost 0,915 kg Materiál Akrylnitril-styrol-arcylester Počet úložných ploch pro zátěž 4 St. Šířka uchycení zatížení max. 100 mm Vhodná 5 mm Výška uchycení zatížení max. 100 mm Rozměry

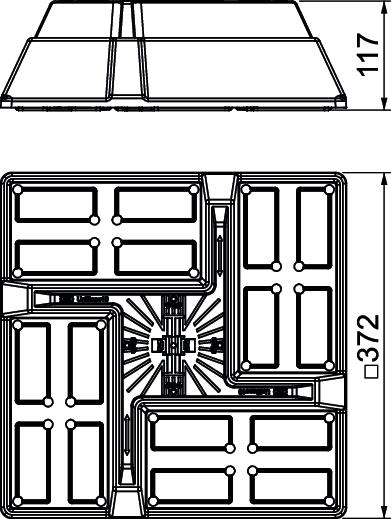

Délka 372 mm Šířka 372 mm Výška 118 mm - Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.

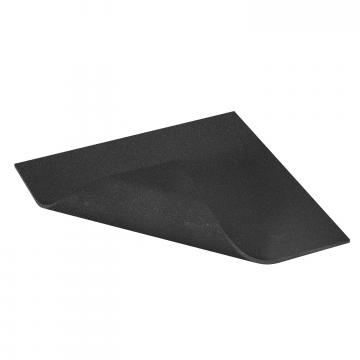

Ochranná rohož, na ploché střechy
UniBase BSM 5403402 16 Kus

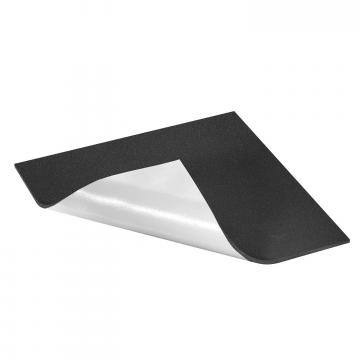

Ochranná rohož na ploché střechy, kašírovaná hliníkem
UniBase BSM ALU 5403404 16 Kus

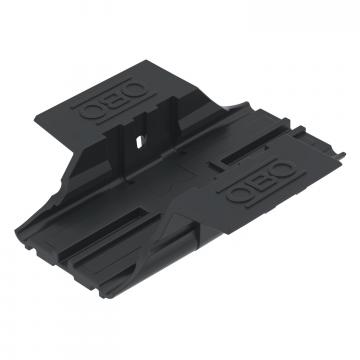

Adaptér pro nosný profil TP 45
UniBase TMP 5403397 16 Kus Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Adaptér na mřížový žlab pro střešní držák vodiče
165 MBG HGRM 5218886 50 Kus - Ke stažení
-
Datový list UniBase 10 / 5403393 , 0.15MB , pdfREACH Prohlášení o shodě UniBase 10 / 5403393 , 0.12MB , pdfRoHS Prohlášení o shodě UniBase 10 / 5403393 , 0.13MB , pdfNávod k montáži PV mounting systems Magic PV Flat Pro , 5.26MB , pdf
