Univerzální podstavec UniBase 6
Obj. č. 5403391 | EAN 4012197371753
- Popis výrobku
-

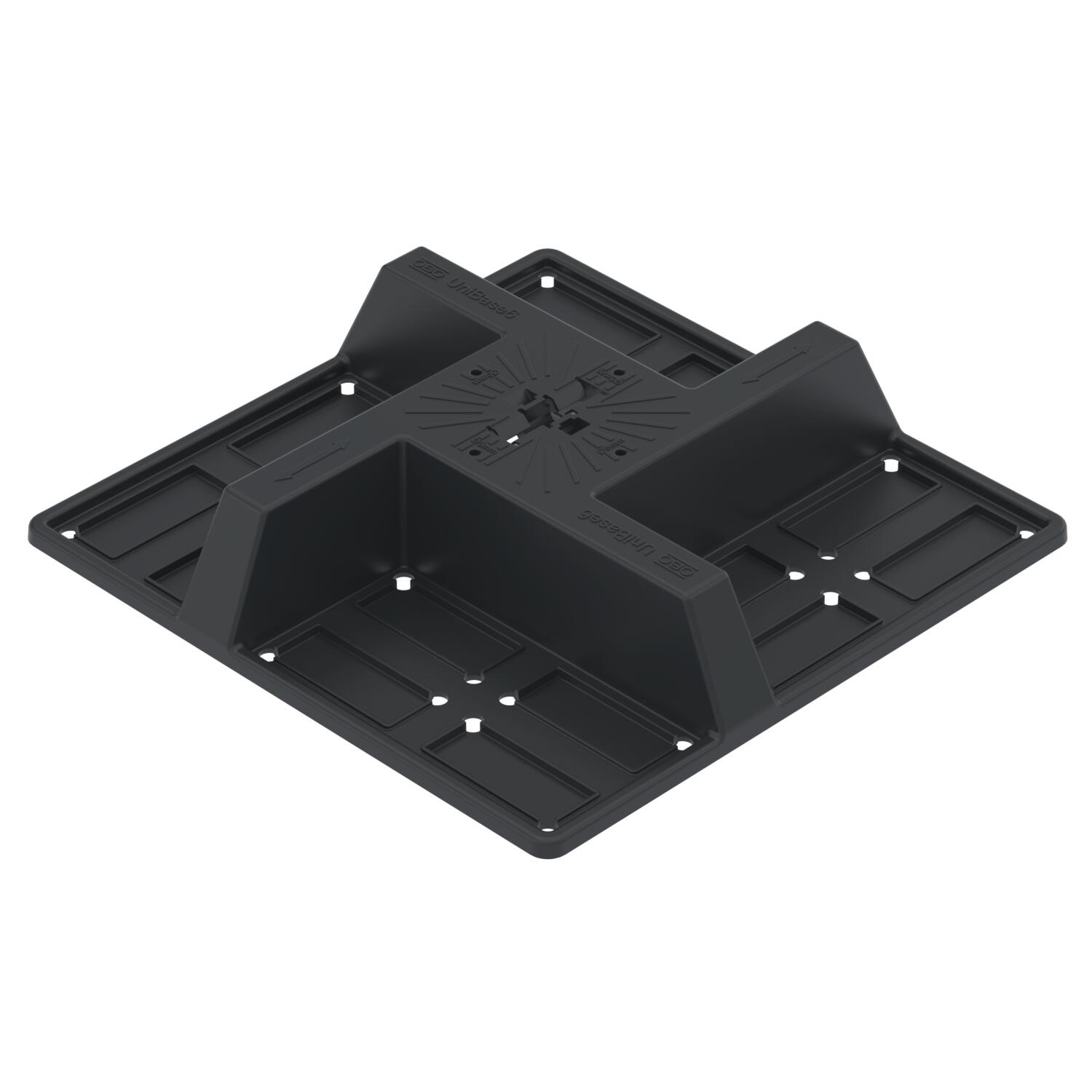

Popis výrobkuUniverzální podstavec pro zatížení běžnými dlažebními kostkami do rozměru 200 × 100 × 60 mm. Použitelný na plochých střechách, např. pro montáž FV montážních systémů nebo k uložení vedení do kabelových či mřížových žlabů ve spojení se střešním držákem vodiče 165 MBG HGRM. Dlažební kostky nejsou součástí dodávky.
- Technické údaje
-
Technické údaje

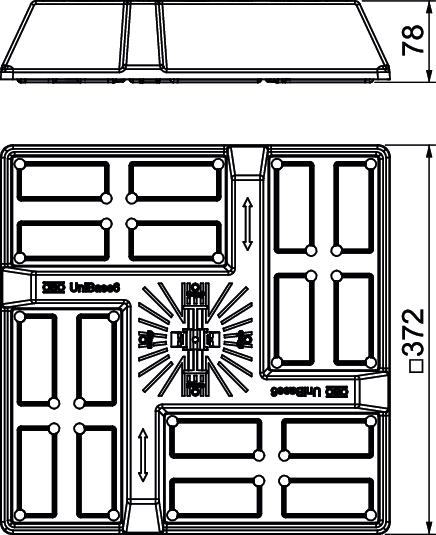

Barva černá Carrying depth for ballasting max. 200 mm Carrying height for ballasting max. 60 mm Carrying width for ballasting max. 100 mm Délka 372 mm Hmotnost 0,81 kg Materiál Akrylnitril-styrol-arcylester Number of carrying surfaces for ballasting 4 St. Šířka 372 mm Vhodná 5 mm Výška 78 mm - Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Ochranná rohož, na ploché střechy
UniBase BSM 5403402 16 Kus
Ochranná rohož na ploché střechy, kašírovaná hliníkem
UniBase BSM ALU 5403404 16 Kus
Adaptér pro nosný profil TP 45
UniBase TMP 5403397 16 Kus Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Adaptér na mřížový žlab pro střešní držák vodiče
165 MBG HGRM 5218886 50 Kus - Ke stažení
-
Datový list UniBase 6 / 5403391 , 0.15MB , pdfREACH Prohlášení o shodě UniBase 6 / 5403391 , 0.12MB , pdfRoHS Prohlášení o shodě UniBase 6 / 5403391 , 0.13MB , pdfNávod k montáži PV mounting systems Magic PV Flat Pro , 5.39MB , pdf
