Vestavná jednotka pro GES6, výška 60–110 mm 473 | 400 | 60 | 110 | Hranaté

Vestavná jednotka pro GES6, výška 60–110 mm

Obj. č. 7424902 | EAN 4012195245186

Obj. č. / Typ	7424902 / OKA-W A 6050 6

Délka	473 mm

Šířka	400 mm

Výška kanálu, min.	60 mm

Výška kanálu, max.	110 mm

Montážní otvor pro vestavnou jednotku	Hranaté

Popis výrobku

Popis výrobku

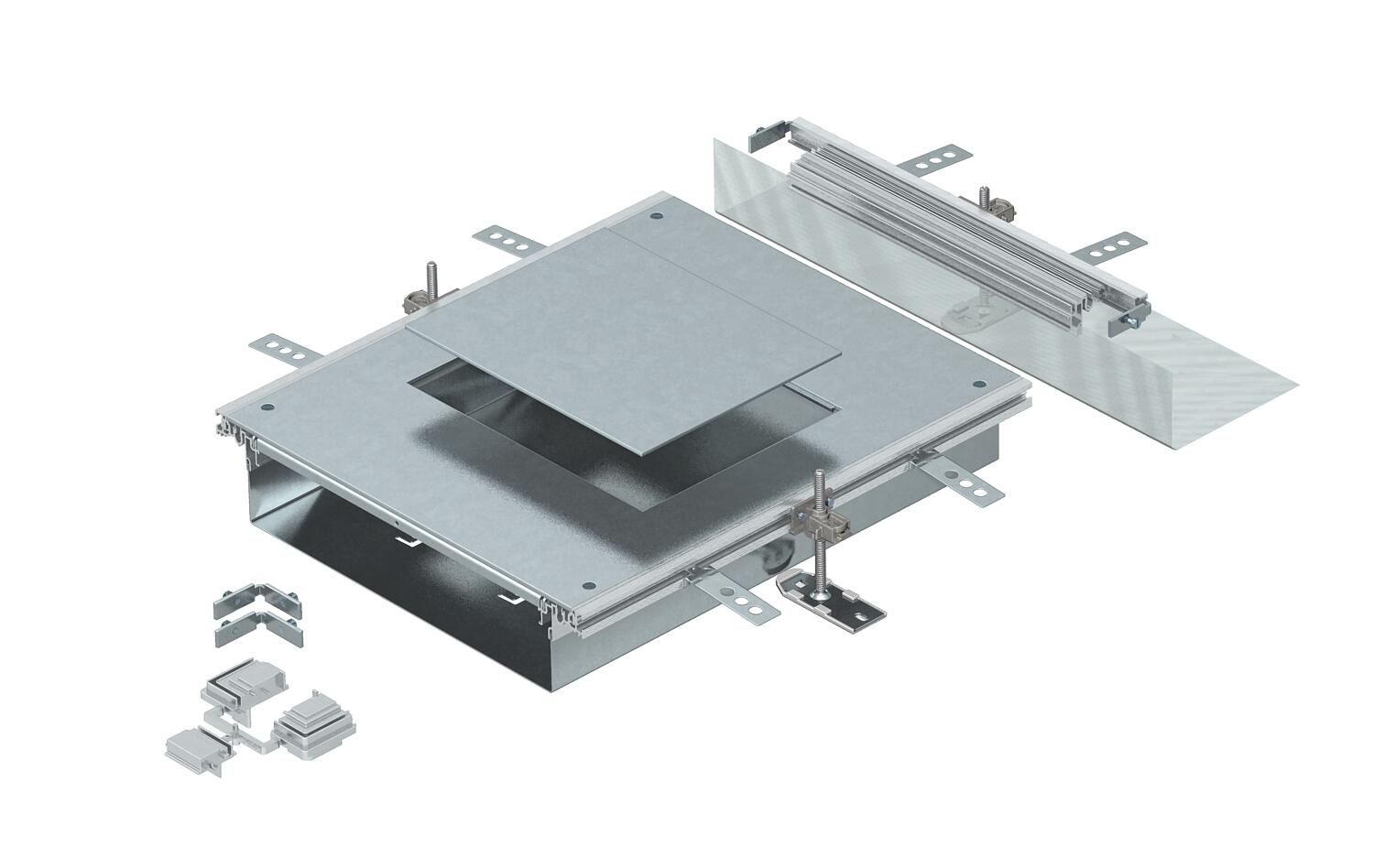

Vestavná kanálová jednotka připravená k montáži, s jedním víkem pro přístrojovou vložku k vestavbě jedné přístrojové jednotky jmenovité velikosti 6, sestávající ze spodního dílu kanálu (opěrka dna s postranními profily a vsazovacími profily pro podlahovou krytinu), víka kanálu se zaslepeným montážním otvorem a jednoho koncového dílu kanálu. Součástí dodávky jsou tři výškově nivelizovatelné upevňovací úhelníky, tři kotvy do mazaniny, jedna podpěra víka a jedna konstrukční sada pro úhlovou odbočku.

Velikost montážního otvoru je vhodná k vestavbě obdélníkové vestavné jednotky jmenovité velikosti 6.

Technické údaje

Technické údaje

Jmenovitá velikost pro přístrojové jednotky	6
Kryt montážního otvoru	Ano
Kryty	1
Materiál	Ocel
Minimální výška mazaniny	60
Montážní otvor	pro přístrojovou jednotku
Montážní otvor pro krabici na podlahu	Ne
Montážní otvor pro vestavnou jednotku	Hranaté
Možnost instalace těsnění	Ano
Nivelační rozsah, max.	110 mm
Nivelační rozsah, min.	60 mm
Oddělitelné	Ne
Odnímatelný vrchní díl	Ano
Odpovídá požadavkům ROHS	Osvobozeno
Počet montážních otvorů	1

Povrch	pásově zinkováno
Produktová řada	Řada OKA
S přepážkou	Ne
S přesahem	Ano
S připojovacím otvorem	Ano
S vyrovnáním potenciálů	Ne
Tloušťka materiálu víka	4
Upevnění víka zaklapáváním	Ne
Vhodné pro dilatační spáru	Ne
Vhodné pro otevřený podlahový kanál uložený v mazanině	Ano
Vhodné pro podlahový kanál zalitý mazaninou	Ne
Vhodné pro uzavřený podlahový kanál uložený v mazanině	Ne
Výška kanálu, max.	110 mm
Výška kanálu, min.	60 mm

Rozměry

Délka	473 mm
Rozměr h	60 mm
Rozměr A	400 mm

Rozměr a	201 mm
Rozměr b	253 mm
Šířka	400 mm

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	47,7217 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	47,7217 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit	Množství
Declared Unit Quantity	1

Všechny typy

Všechny typy

Typ	Délka	Šířka	Výška kanálu, min.	Výška kanálu, max.	Montážní otvor pro vestavnou jednotku	Obj. č.	Množství	Nejm. prod. jedn.
OKA-W A 6050 6	473 mm	400 mm	60 mm	110 mm	Hranaté	7424902	Kus	1 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Přístrojová jednotka čtvercová pro výšku mazaniny 55 mm	GES9 55U V 7011	7405037	Kus	1 Kus
Přístrojová jednotka čtvercová pro výšku mazaniny 55 mm	GES9 55U V 9011	7405039	Kus	1 Kus
