Vestavná jednotka pro GES9, výška 40–140 mm 460 | 400 | 40 | 140 | Čtvercová

Vestavná jednotka pro GES9, výška 40–140 mm

Obj. č. 7424324 | EAN 4012195243991

Obj. č. / Typ

Délka	460 mm

Šířka	400 mm

Výška kanálu, min.	40 mm

Výška kanálu, max.	140 mm

Montážní otvor pro vestavnou jednotku

Popis výrobku

Popis výrobku

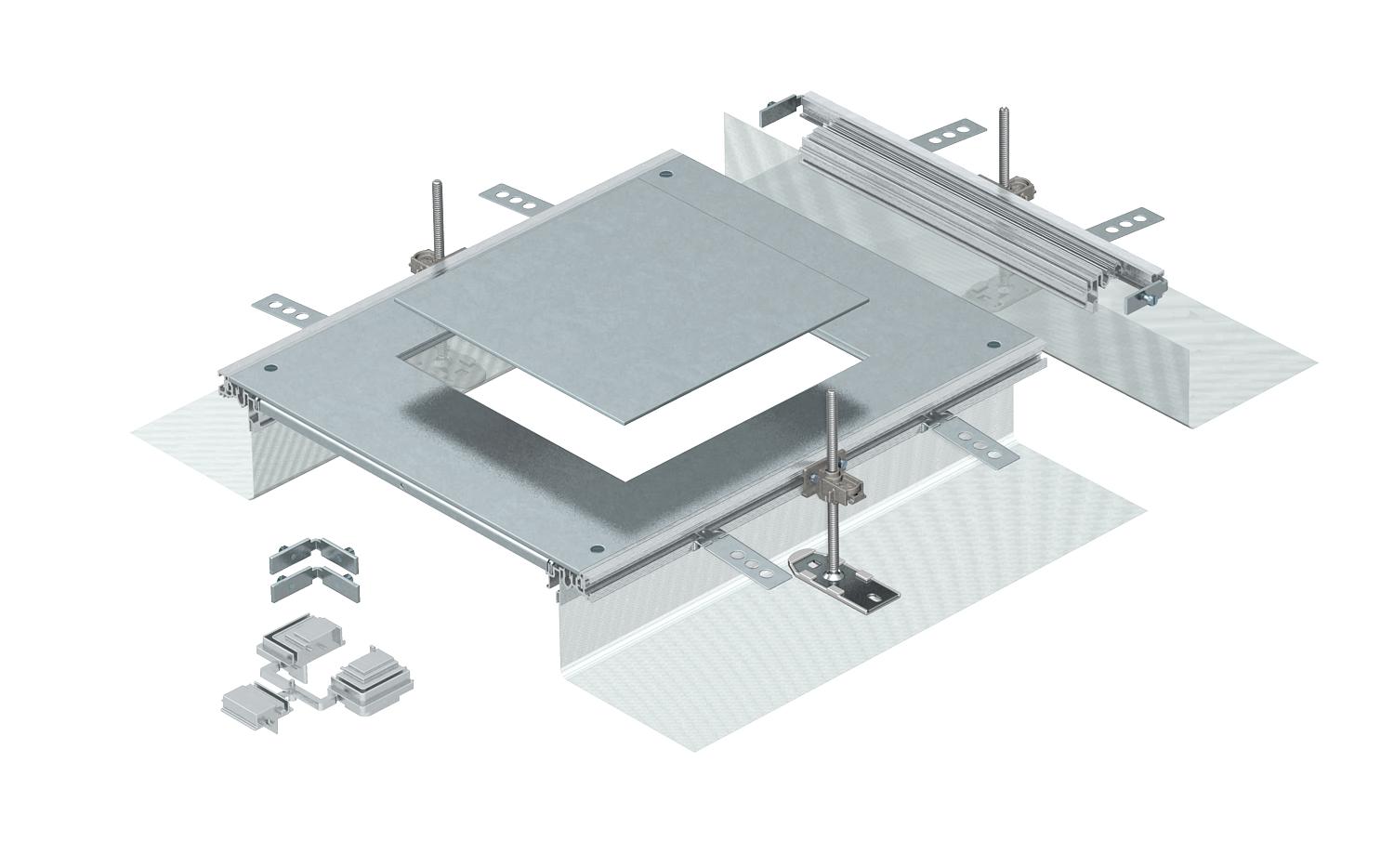

Vestavná kanálová jednotka připravená k montáži, s jedním přístrojovým víkem pro vestavnou jednotku jmenovité velikosti 9, sestávající z bočnic s nasazenou flexibilní boční stěnou z kovové síťoviny, příložných profilů pro podlahovou krytinu, víka kanálu se zaslepeným montážním otvorem a jednoho koncového dílu kanálu. Součástí dodávky jsou tři výškově nivelizovatelné upevňovací úhelníky, tři kotvy do mazaniny, jedna podpěra víka (bez nivelační jednotky – objednávejte laskavě zvlášť) a jedna konstrukční sada pro úhlovou odbočku.

Velikost montážního otvoru je vhodná k vestavbě čtvercové vestavné jednotky jmenovité velikosti 9 nebo 9/55.

Technické údaje

Technické údaje

Jmenovitá velikost pro přístrojové jednotky	9
Kryt montážního otvoru	Ano
Kryty	1
Materiál	Ocel
Minimální výška mazaniny	40
Montážní otvor	pro přístrojovou jednotku
Montážní otvor pro krabici na podlahu	Ne
Montážní otvor pro vestavnou jednotku	Čtvercová
Možnost instalace těsnění	Ano
Nivelační rozsah, max.	140 mm
Nivelační rozsah, min.	40 mm
Oddělitelné	Ne
Odnímatelný vrchní díl	Ano
Plech dna	Ne

Počet montážních otvorů	1
Povrch	pásově zinkováno
S přepážkou	Ne
S přesahem	Ano
S připojovacím otvorem	Ano
S vyrovnáním potenciálů	Ne
Tloušťka materiálu víka	4
Upevnění víka zaklapáváním	Ne
Vhodné pro dilatační spáru	Ne
Vhodné pro otevřený podlahový kanál uložený v mazanině	Ano
Vhodné pro podlahový kanál zalitý mazaninou	Ne
Vhodné pro uzavřený podlahový kanál uložený v mazanině	Ne
Výška kanálu, max.	140 mm
Výška kanálu, min.	40 mm

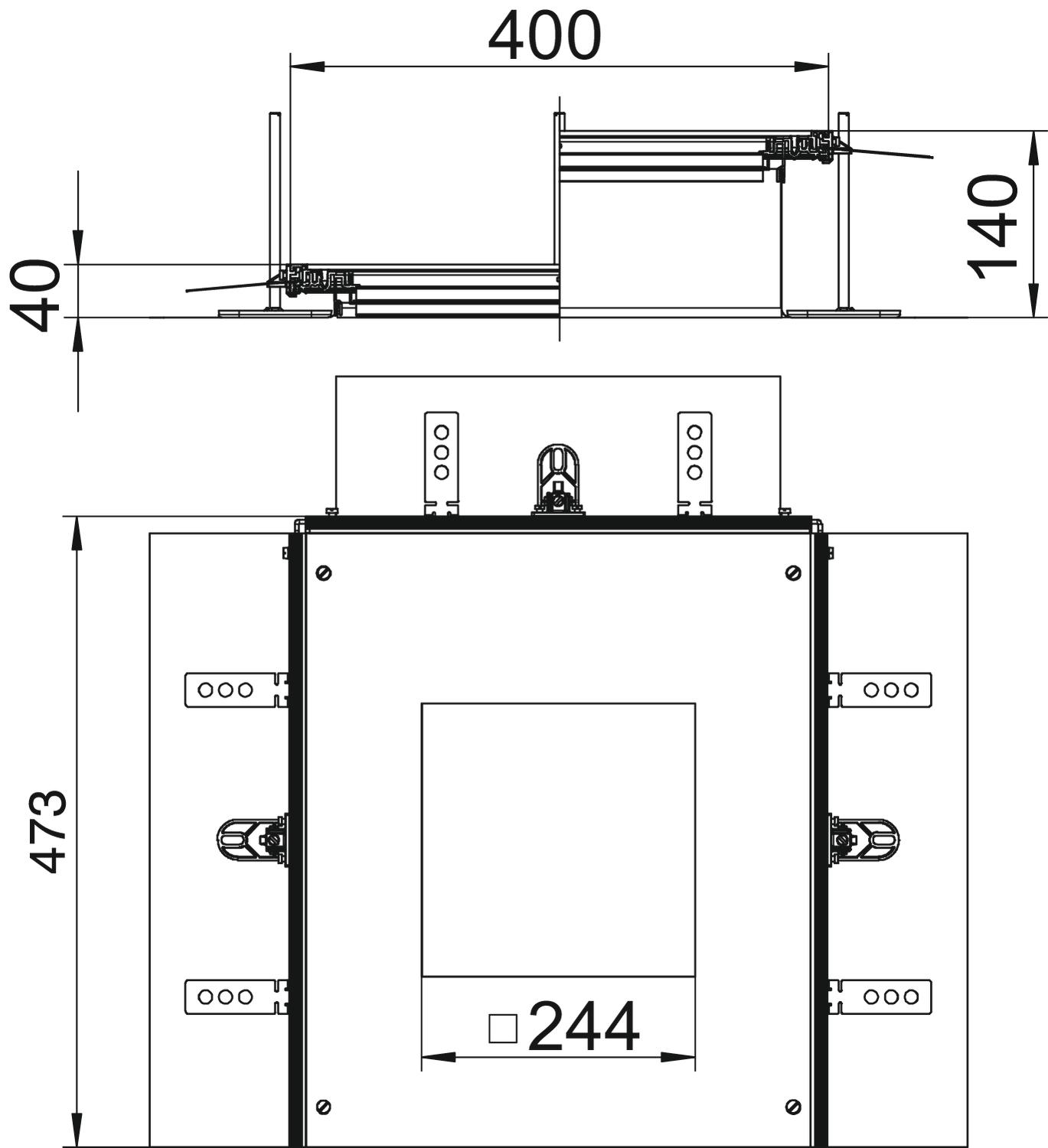

Rozměry

Délka	460 mm
Rozměr h	40 mm
Rozměr A	400 mm

Rozměr a	244 mm
Šířka	400 mm

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	43,3915 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	43,3915 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	Množství
Declared Unit Quantity (LCA)	1

Všechny typy

Všechny typy

Typ	Délka	Šířka	Výška kanálu, min.	Výška kanálu, max.	Montážní otvor pro vestavnou jednotku	Obj. č.	Množství	Nejm. prod. jedn.
OKA-G A 40140 9	460 mm	400 mm	40 mm	140 mm	Čtvercová	7424324	Kus	1 Kus
OKA-G A 40140R9	460 mm	400 mm	40 mm	140 mm	Kruhová	7424326	Kus	1 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.

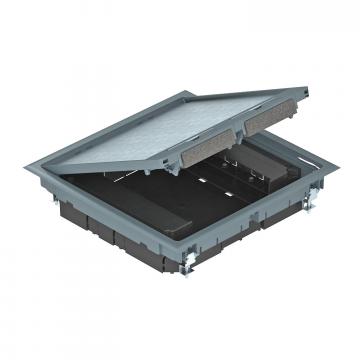

Přístrojová jednotka čtvercová pro výšku mazaniny 55 mm	GES9 55U V 7011	7405037	Kus	1 Kus

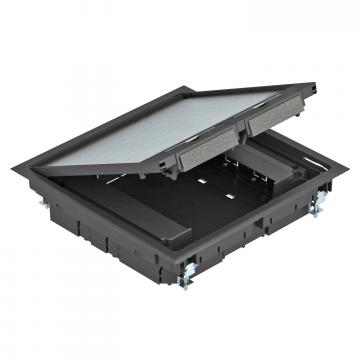

Přístrojová jednotka čtvercová pro výšku mazaniny 55 mm	GES9 55U V 9011	7405039	Kus	1 Kus
