Poznámka: Výroba tohoto výrobku bude ukončena.
Náhradu naleznete zde: 6042161 / Vestavný odbočný díl 110 FS

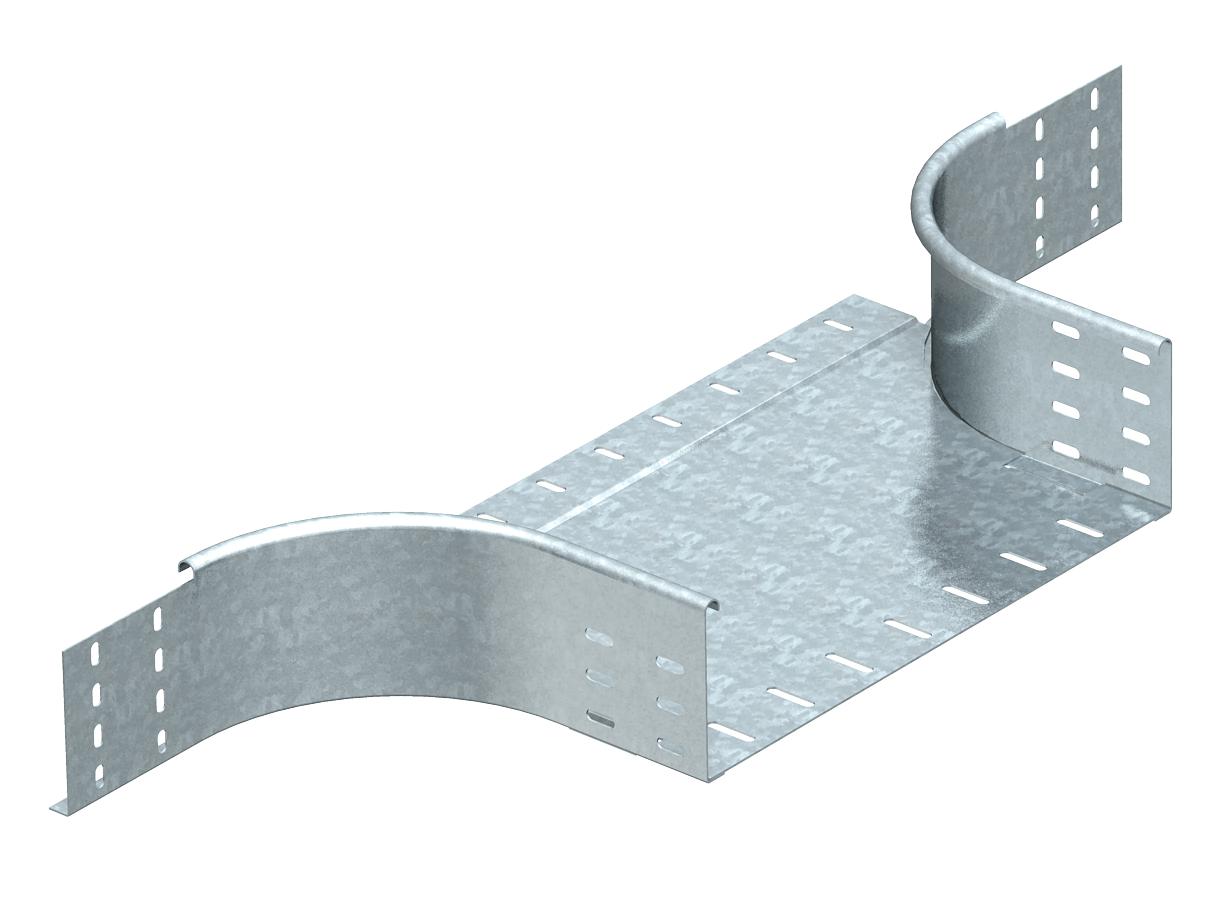

Vestavný odbočný díl 110 FS
Obj. č. 7002726 | EAN 4012196213672
- Popis výrobku
-
Popis výrobkuOdbočný díl pro vodorovné a svislé použití. Pro všechny typy kabelových žlabů s výškou bočnice 110 mm.
Upevňovací materiál je třeba objednat zvlášť.
-
- Technické údaje
-
Technické údaje
Druh spojky kabelového nosného systému šroubovaný Materiál Ocel Nerezová ocel, mořená Ne Odbočení (úhel) 90° Povrch pásově zinkováno Provedení pro velká rozpětí Ne Provedení spojky bez spojky Rozměr 110x500 Rozmístění otvorů NATO Ne tloušťka bočnice 1,25 mm Tloušťka materiálu dna 1,5 mm Zachování funkčnosti Ne Změna směru vodorovný Rozměry

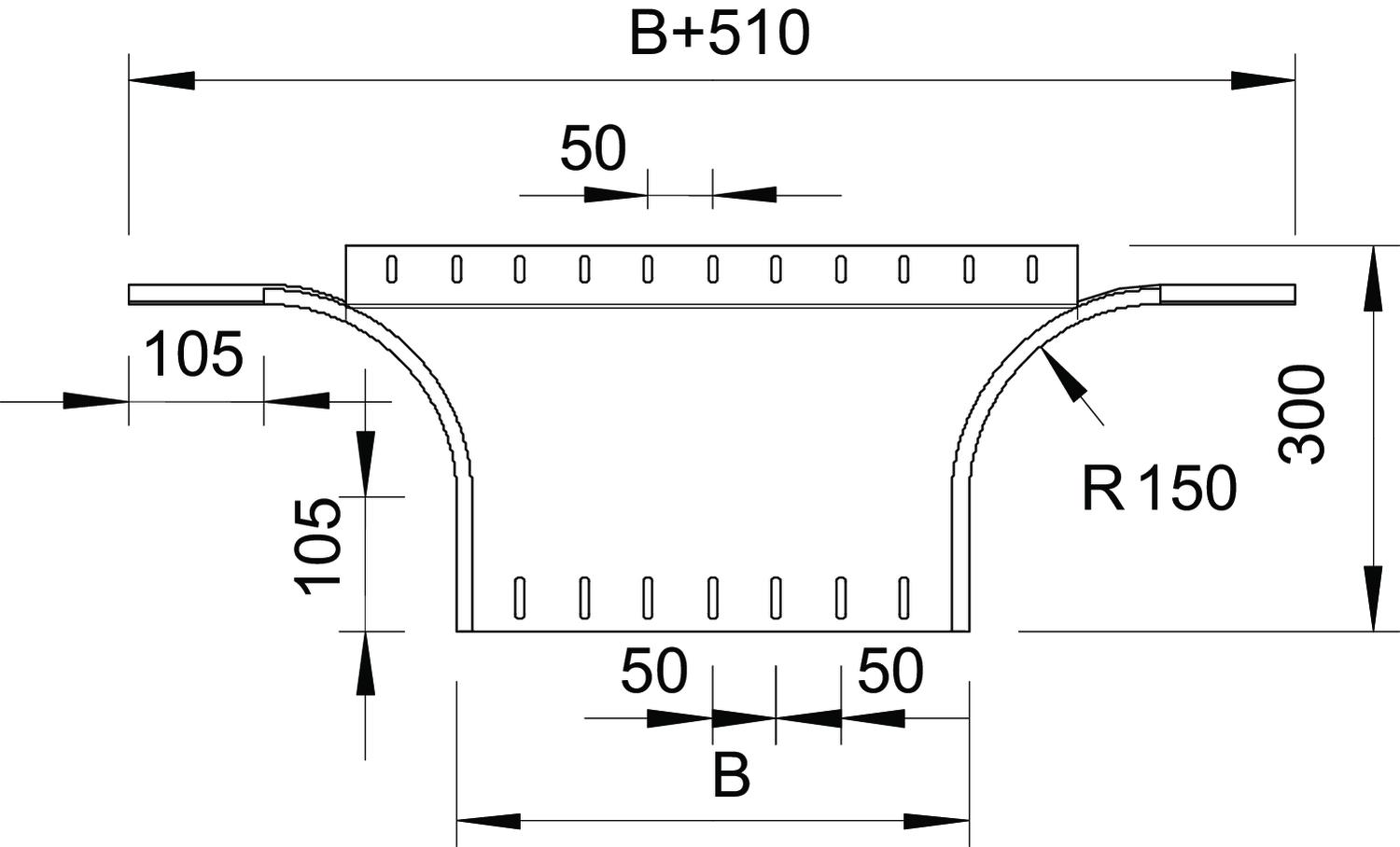

Rozměr B 500 mm Rozměr R 150 mm Šířka 20 in Šířka 500 mm Výška 4 in Výška 110 mm - Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Ke stažení
-
Datový list RAA 150 FS / 7002726 , 0.17MB , pdfEU prohlášení o shodě RAA 150 FS / 7002726 , 0.12MB , pdfREACH Prohlášení o shodě RAA 150 FS / 7002726 , 0.12MB , pdfRoHS Prohlášení o shodě RAA 150 FS / 7002726 , 0.12MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdf
