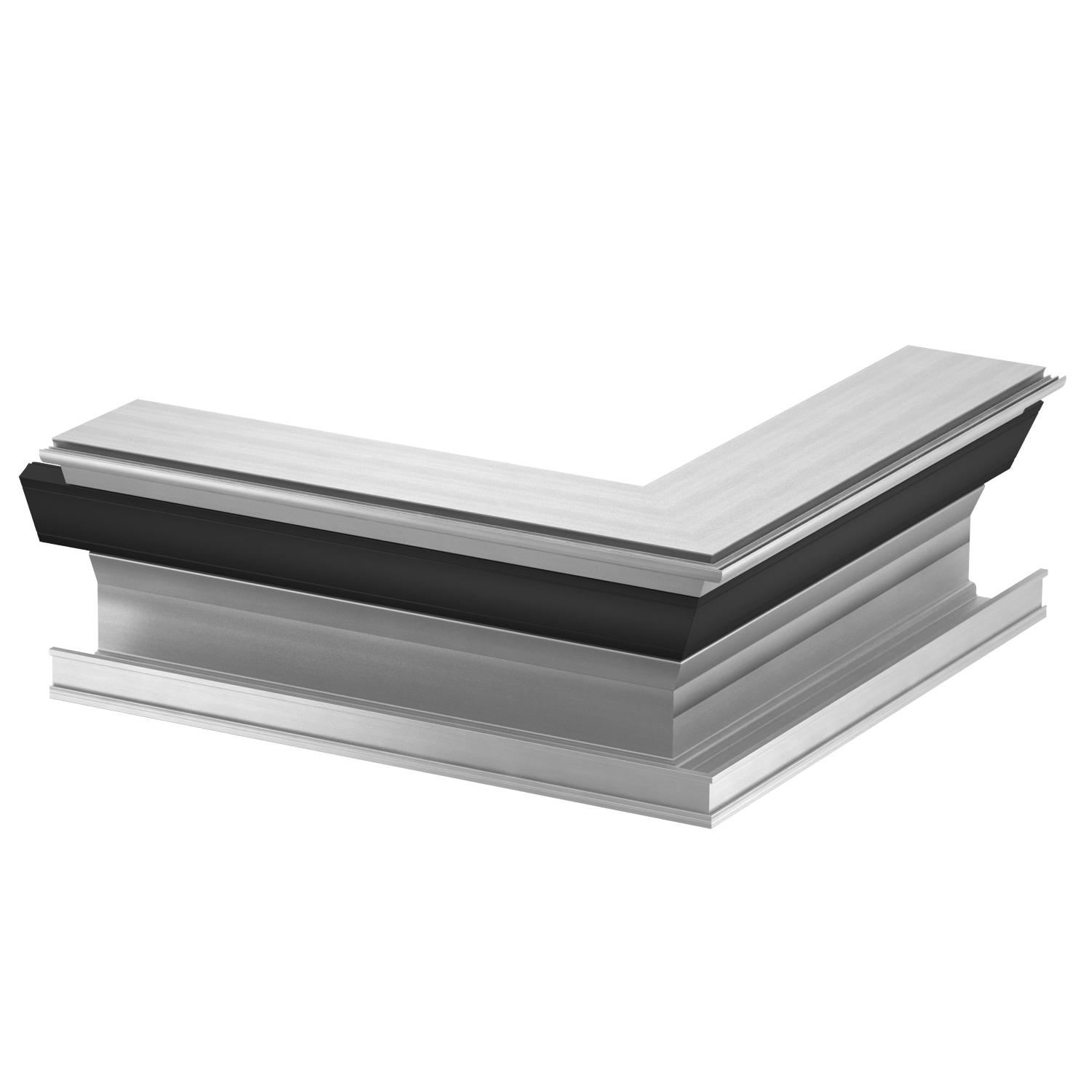

Vnější roh designového kanálu
Obj. č. 6115789 | EAN 4012195914211
- Popis výrobku
-
Popis výrobkuSpodní díl vnějšího rohu k vytvoření designového kanálu pro vestavbu přístrojů řady GAD. Systémový otvor 45 mm pro upevnění spínacích přístrojů a zásuvek Modul 45 a odpovídajících vrchních dílů z PVC a hliníku řady Rapid 45. Tvarový díl lze doplnit kryty v designu „Swing“, „Soft“ nebo „Style“. Bezpodmínečně nutné jsou adaptéry k uchycení vrchního dílu GAD OTA. Mezi kryty kanálu je nutné vložit rozpěrku GAD OTD.
Standardní provedení z eloxovaného hliníku, různé dekory na dotázání.
-
- Technické údaje
-
Technické údaje

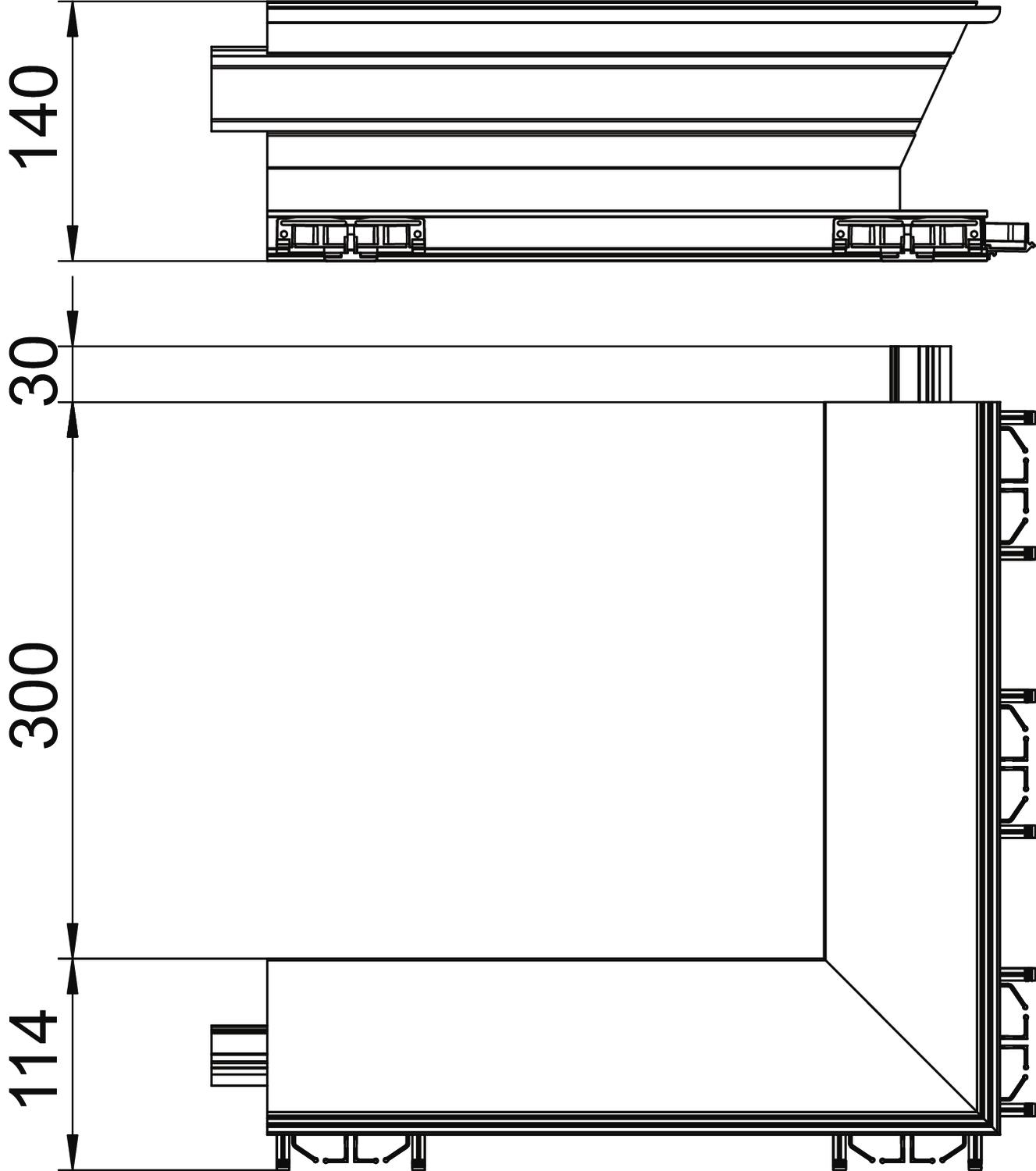

Antibakteriální úprava Ne Barva bělavě šedá Bez obsahu halogenů Ano CO2 stopa (GWP) od kolébky po bránu 31,8507 kg CO2e / 1 Kus Délka 300 mm Kabelový úchyt Ne Kanálové spojky Ne Materiál Hliník Montážní děrování ve dně Ne Ochranná fólie Ano Počet vrchních dílů 1 Povrch Eloxováno Pro šířku kanálu 140 mm Pro výšku kanálu 114 mm Provedení Spodní a vrchní díl Rozměr 114x140x300 Rozsah úhlu, max. 90 mm Rozsah úhlu, min. 90 mm Šířka 140 mm Šířka vrchního dílu 45 mm symetrický Ne Výška 114 mm Způsob montáže vrchních dílů umístěný uvnitř - Všechny typy
- Ke stažení
-
Datový list GAD AEL / 6115789 , 0.21MB , pdfEU prohlášení o shodě GAD AEL / 6115789 , 0.12MB , pdfUK - Prohlášení shody GAD AEL / 6115789 , 0.09MB , pdfNávod k montáži Designový kanál pro vestavbu přístrojů GAD , 1.53MB , pdfPro tento výrobek nejsou k dispozici žádné popisné texty
