Výložník AS 55 41 | 1010 | 5,5
morepic-1 morepic-2

Výložník AS 55

Obj. č. 6419340 | EAN 4012195873211

41 mm
5,5 kN
Popis výrobku
Popis výrobku

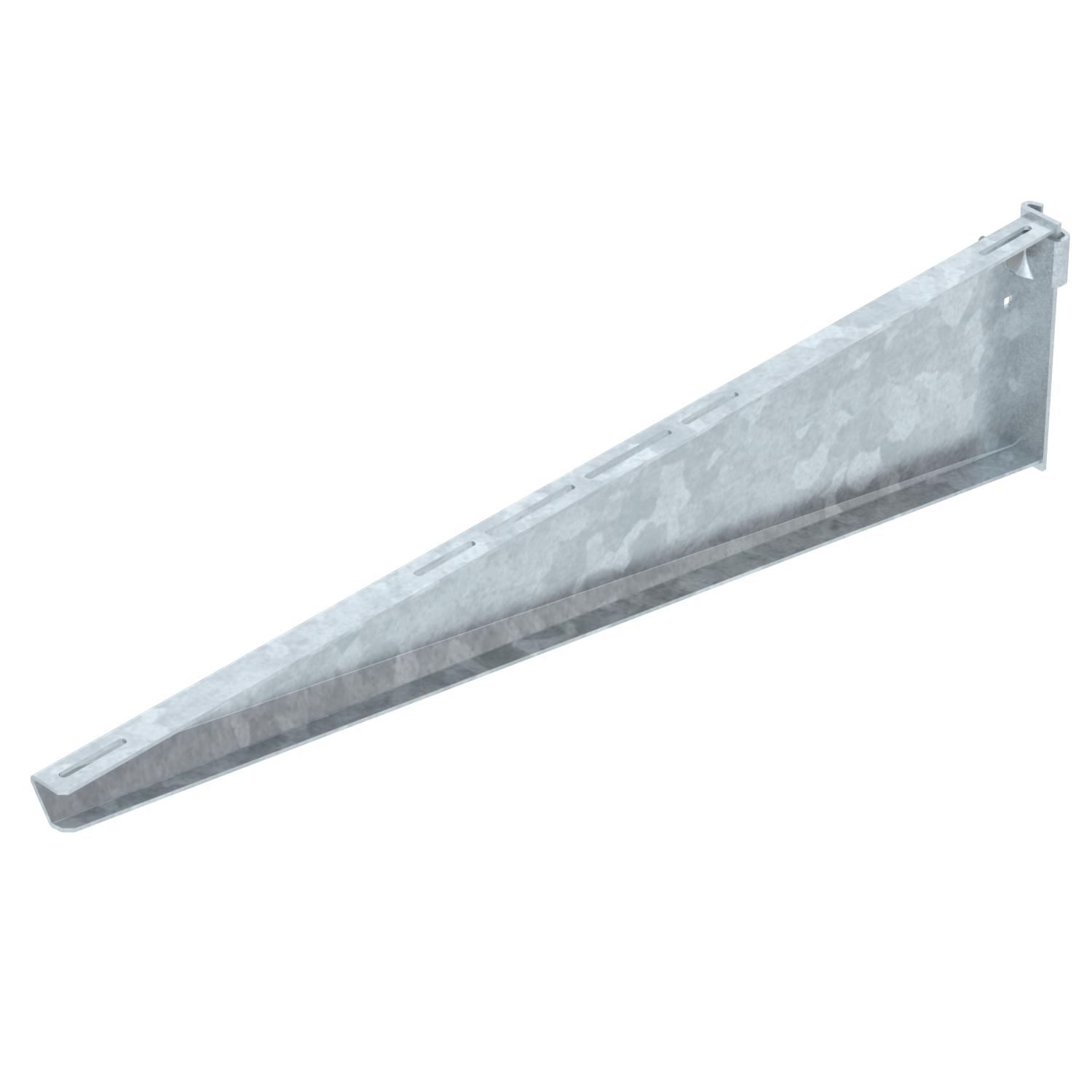

Výložník v těžkém provedení k posuvnému upevnění na závěs z profilu IS 8.

Výložník může být oboustranně upevněn na profil I.

Jednotlivý upevňovací třmen včetně šroubu, podložky a matice lze objednat zvlášť pod objednacím číslem 6419007.

  • Communautés Européennes, ES Prohlášení shody dle směrnic EU
  • Prohlášení o shodě UKCA
  • Profil I
  • Environmentální prohlášení o produktu (EPD)
  • Uhlíková stopa (PCF)
Technické údaje

Technické údaje

Barva pozinkováno
F v kN 5,5 kN
Materiál Ocel
Nerezová ocel, mořená Ne
Odpovídá požadavkům ROHS Ano
Povrch žárově zinkováno ponorem
Produktová řada Řada AS 55
Provedení Závěsný výložník
Rozměr B1010mm
Zachování funkčnosti Ne

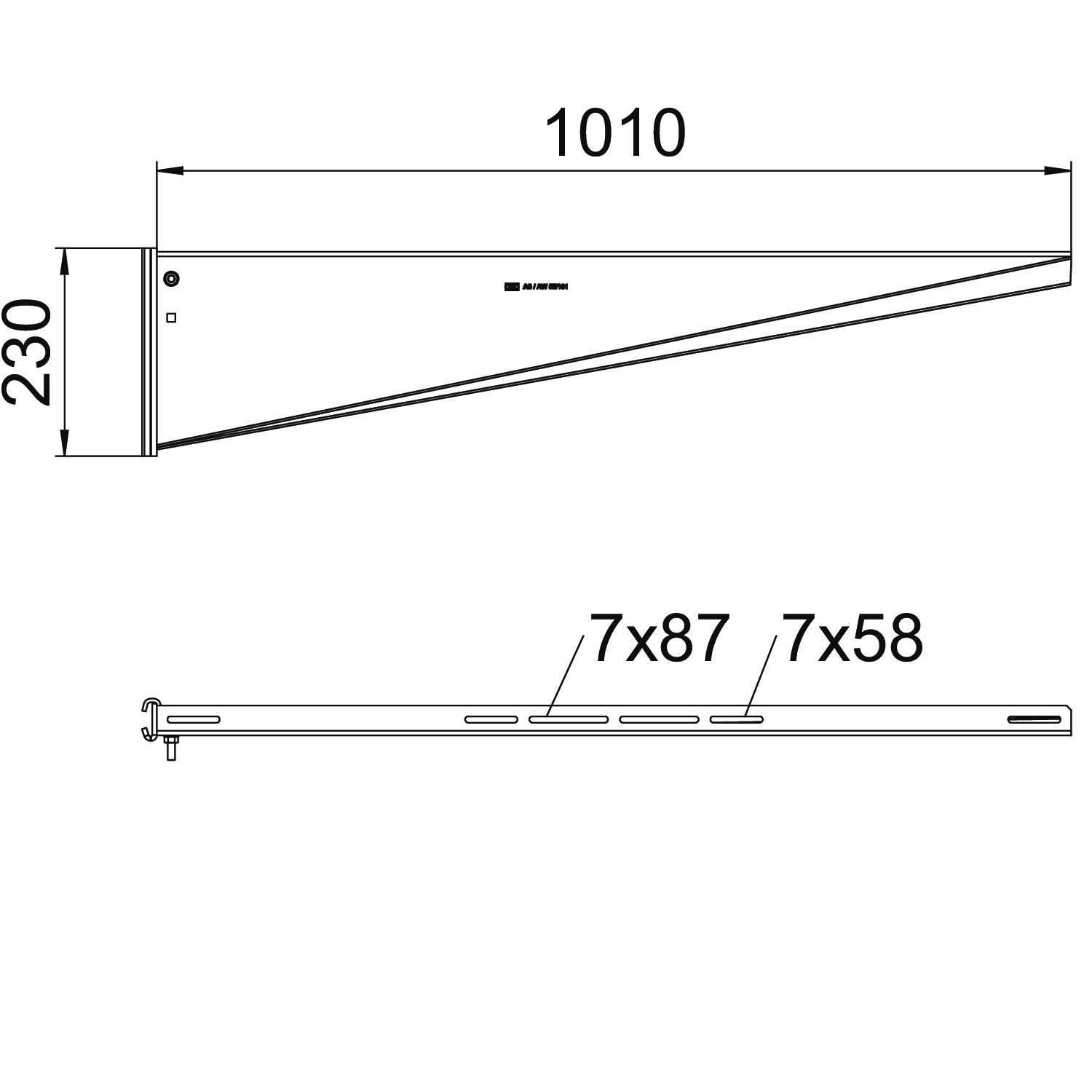

Rozměry

Délka 41 mm
Rozměr H 230 mm
Rozměr A 41 mm
Rozměr B 1010 mm
Šířka 1010 mm
Výška 230 mm

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu 19,4087 kg CO2e / 1 Kus
CO₂ Footprint (GWP) 19,4087 kg CO₂e
Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200
Declared Unit Množství
Declared Unit Quantity 1

Technické údaje

Zatěžovací diagram výložníku typu AS 55

Zatěžovací diagram výložníku typu AS 55
  • Průhyb konce výložníku při dovoleném zatížení výložníku Průhyb konce výložníku při dovoleném zatížení výložníku
  • Přípustné zatížení výložníku v kN bez zatížení člověkem Přípustné zatížení výložníku v kN bez zatížení člověkem
  • Křivka zatížení s délkami výložníků v mm Křivka zatížení s délkami výložníků v mm
Všechny typy

Všechny typy

Typ Délka Šířka F v kN Obj. č. Množství Nejm. prod. jedn.
AS 55 21 FT 41 mm 210 mm 5,5 kN 6419286
1 Kus
AS 55 31 FT 41 mm 310 mm 5,5 kN 6419292
1 Kus
AS 55 41 FT 41 mm 410 mm 5,5 kN 6419298
1 Kus
AS 55 51 FT 41 mm 510 mm 5,5 kN 6419304
1 Kus
AS 55 56 FT 41 mm 560 mm 5,5 kN 6419310
1 Kus
AS 55 61 FT 41 mm 610 mm 5,5 kN 6419316
1 Kus
AS 55 71 FT 41 mm 710 mm 5,5 kN 6419322
1 Kus
AS 55 81 FT 41 mm 810 mm 5,5 kN 6419328
1 Kus
AS 55 101 FT 41 mm 1010 mm 5,5 kN 6419340
1 Kus
Příslušenství

Montážní příslušenství

Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Šroub s plochou kulovou hlavou a maticí kombi F Šroub s plochou kulovou hlavou a maticí kombi F FRSB 6x12 F 6406122
100 Kus
