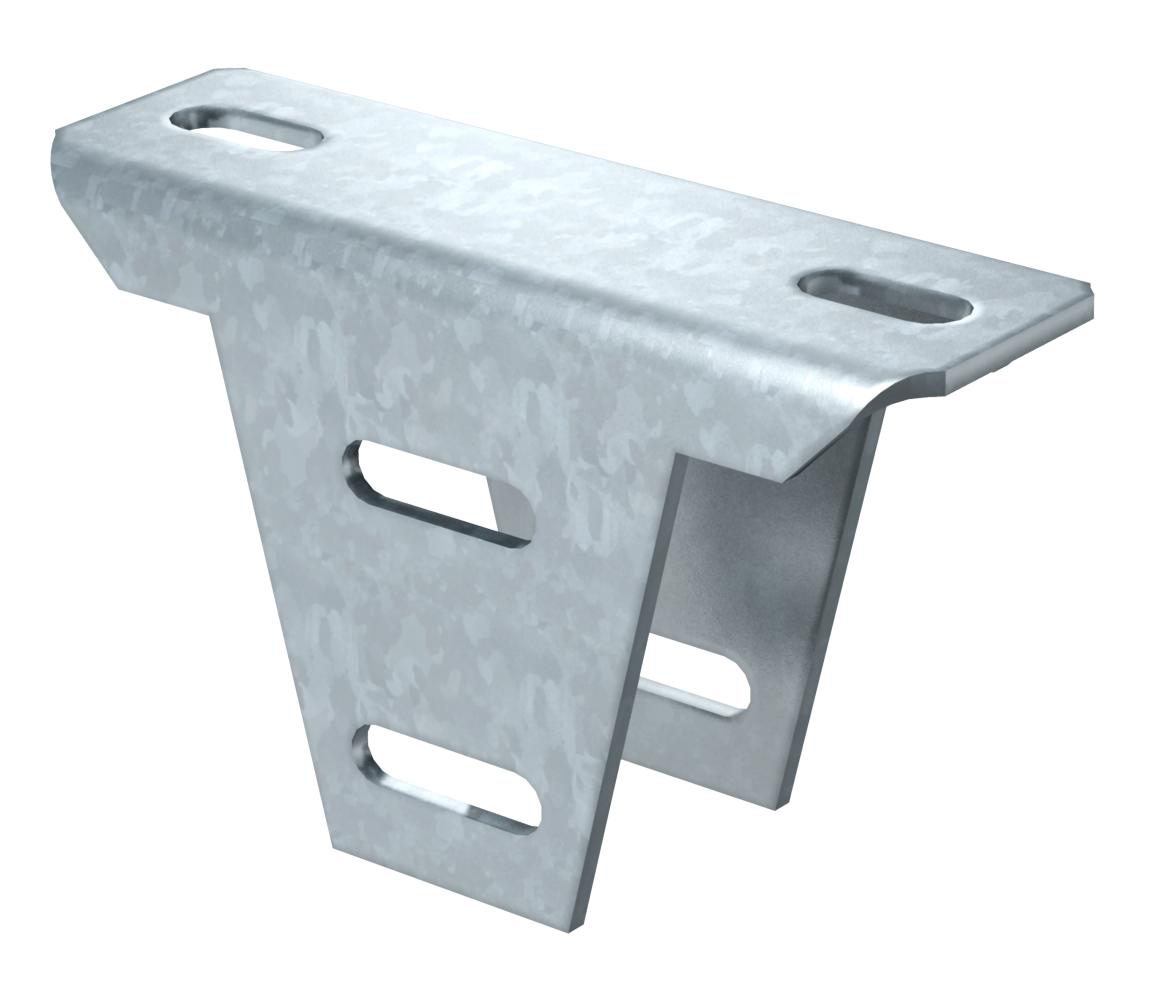

Základová deska, variabilní FT
Obj. č. 6348920 | EAN 4012196901456
- Popis výrobku
-
Popis výrobkuVariabilní základová deska pro montáž na závěsy US 5. V kombinaci se závěsem US 5 lze závěsy vytvořit ve všech délkách na místě. Pomocí variabilní základové desky typu lze vyrovnat šikmá zavěšení do 30°.
Při montáži základové desky se používá pro stabilizaci rozpěrka typu DSK 47. Maximální úhlové nastavení činí jednostranně asi 30°.
-
- Technické údaje
-
Technické údaje

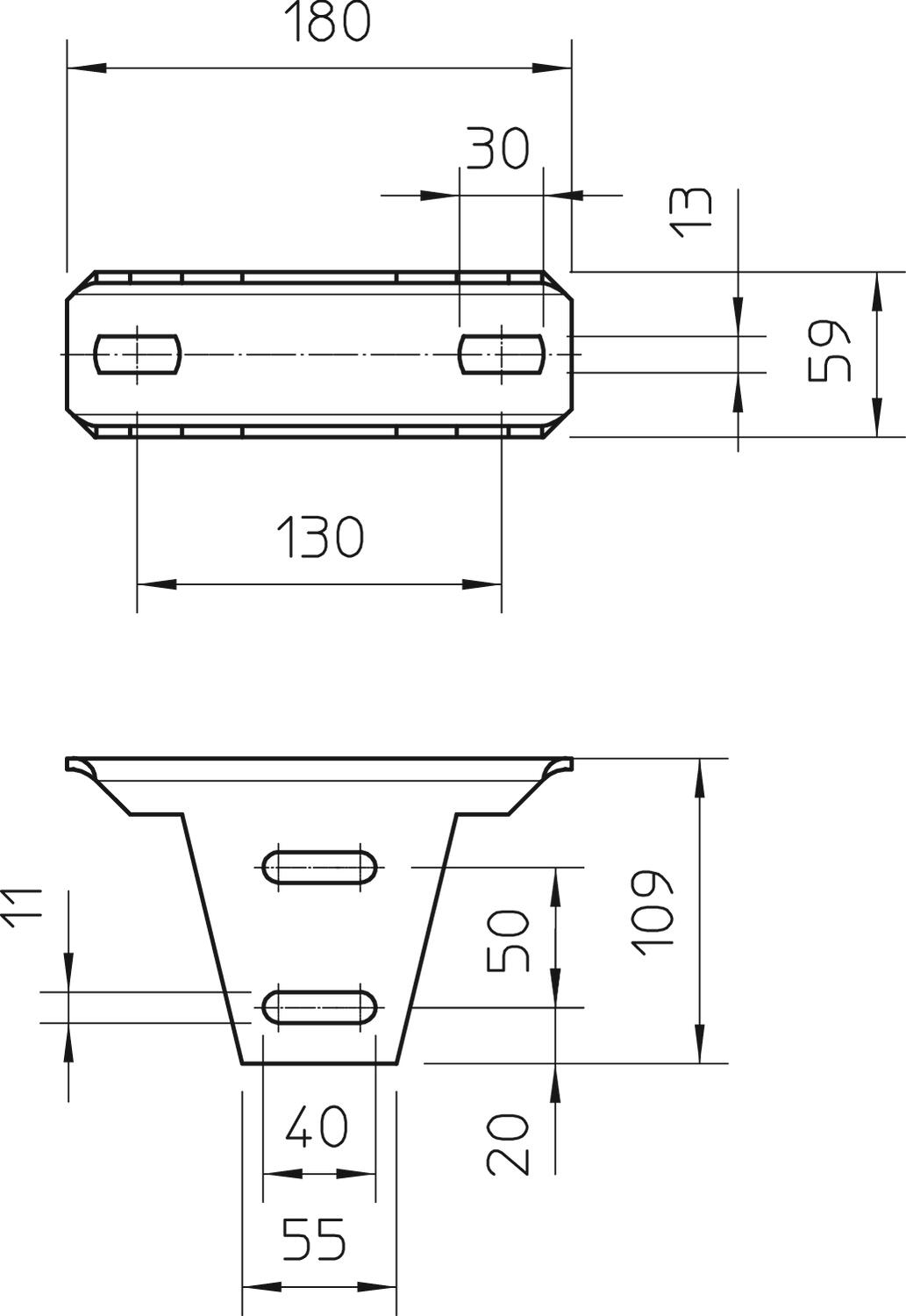

Barva pozinkováno CO2 stopa (GWP) od kolébky po bránu 2,79 kg CO2e / 1 Kus Délka 180 mm Materiál Ocel Nerezová ocel, mořená Ne Povrch žárově zinkováno ponorem Provedení Základová deska k přišroubování Rozměr 180x59x109 Rozsah úhlu, max. 30 mm Šířka 59 mm Vhodné k upevnění na konzolu Ne Vhodné pro stropní upevnění Ano Vhodné pro tvary profilů U - profil Výška 109 mm Zachování funkčnosti Ne - Všechny typy
- Ke stažení
-
Datový list KU 5 V FT / 6348920 , 0.19MB , pdfEU prohlášení o shodě KU 5 V FT / 6348920 , 0.12MB , pdfREACH Prohlášení o shodě KU 5 V FT / 6348920 , 0.12MB , pdfRoHS Prohlášení o shodě KU 5 V FT / 6348920 , 0.12MB , pdfNávod k montáži Návod k montáži systémů profilů U , 2.02MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdf
