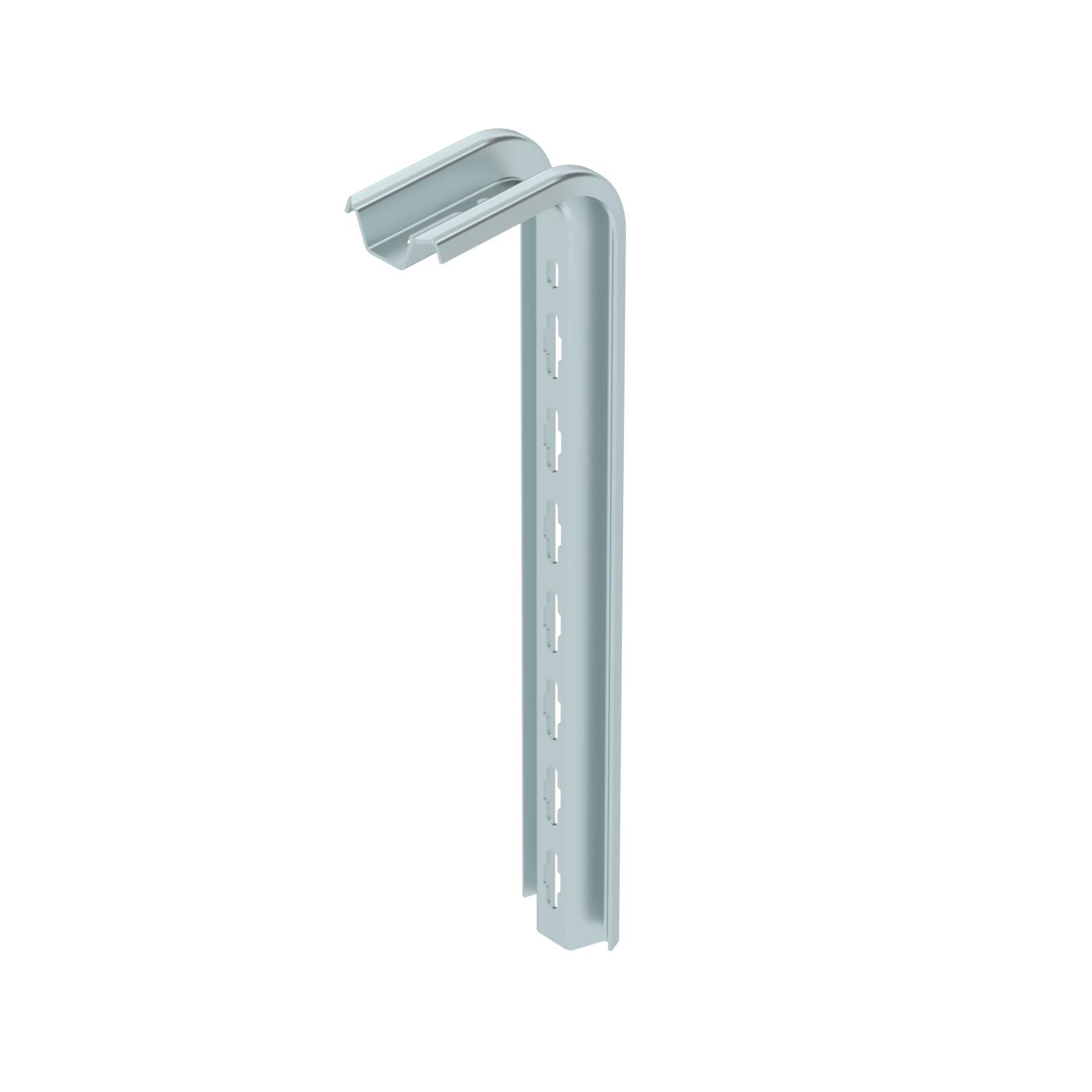

Závěs TP FS

Obj. č. 6364322 | EAN 4012196199334

Obj. č. / Typ

Délka

Barva	pozinkováno

Popis výrobku

Popis výrobku

Závěs TP k upevnění na vodorovné betonové stropy.

Je-li upevněn profil na strop nebo je-li profil sešroubován pro zpevnění hlavy proti sobě, pak je třeba vždy použít z důvodů stability rozpěrku typu DS 4.

Technické údaje

Technické údaje

Barva	pozinkováno
CO2 stopa (GWP) od kolébky po bránu	1,7223 kg CO2e / 1 Kus

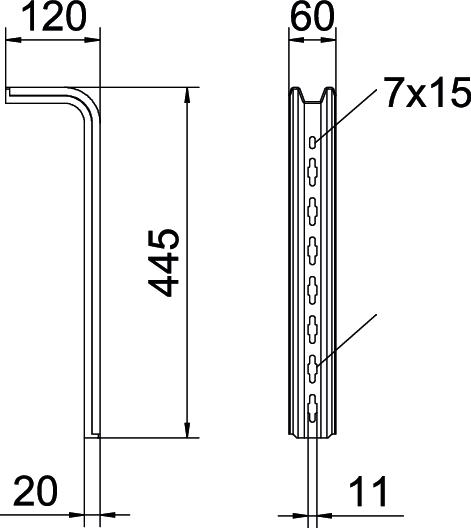

Délka	445 mm
Materiál	Ocel
Povrch	pásově zinkováno
Provedení	Profil S

Rozměr	L445mm
Rozměr H	120 mm
Rozměr L	445 mm
Šířka	60 mm
Výška	120 mm
Zachování funkčnosti	Ne

Technické údaje

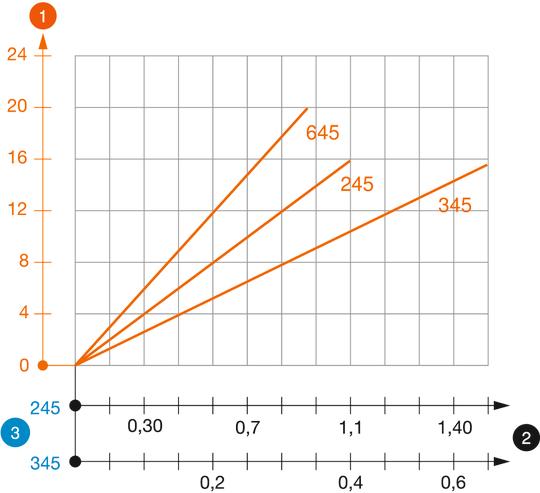

Zatěžovací diagram závěsu TP typu TPS

Průhyb konce závěsu při dovoleném zatížení výložníku
Přípustné zatížení výložníku v kN bez zatížení člověkem
Délka výložníku v mm
Křivka zatížení s délkami profilů v mm

Všechny typy

Všechny typy

Typ	Délka	Barva	Obj. č.	Množství	Nejm. prod. jedn.
TPS 445 FS	445 mm	pozinkováno	6364322	Kus	1 Kus
TPS 545 FS	545 mm	pozinkováno	6364349	Kus	1 Kus
TPS 645 FS	645 mm	pozinkováno	6364365	Kus	1 Kus

Příslušenství

Montážní příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Ochranný kryt	TPS KS OR	6364625	Kus	10 Kus

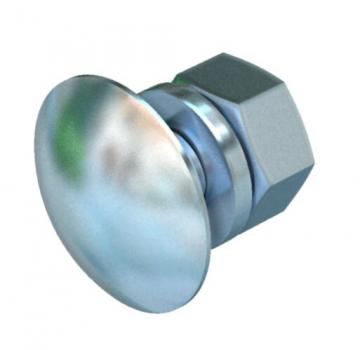

Šroub s plochou kulovou hlavou, s podložkou a maticí F	FRS 10x25 TPS F	6407536	Kus	50 Kus

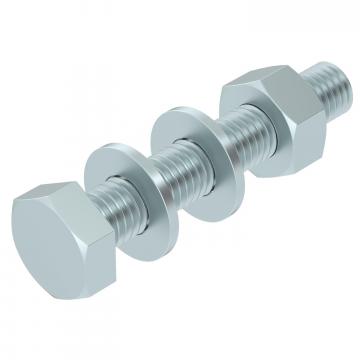

Šroub se šestihrannou hlavou M10 F	SKS 10x60 F	6408516	Kus	20 Kus

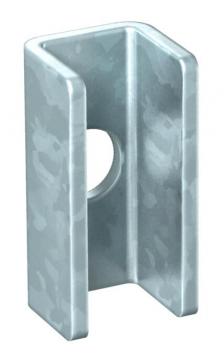

Rozpěrka FS	DS 4 FS	6416551	Kus	20 Kus
