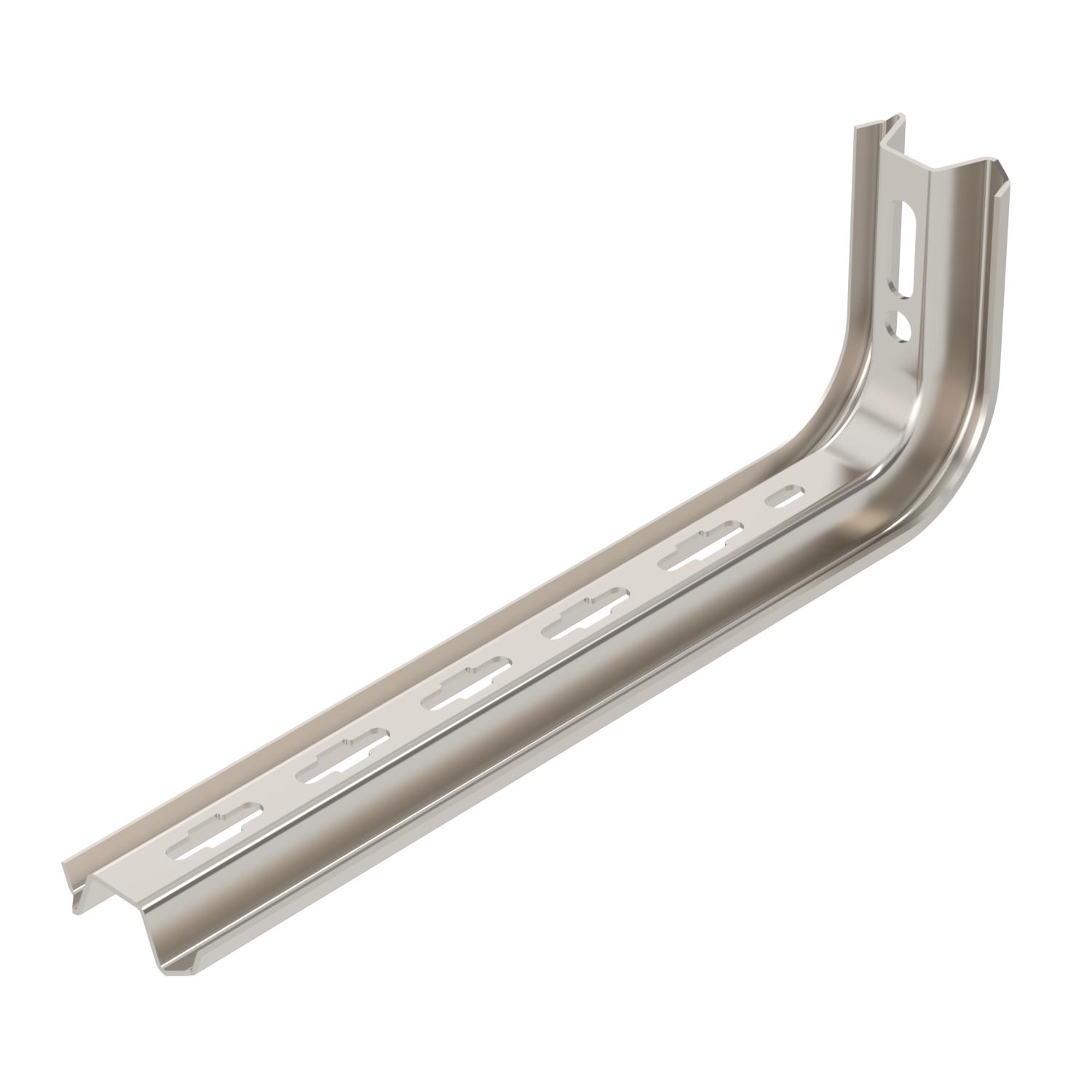

Závěs TP / nástěnný a závěsný výložník A2
Obj. č. 6364881 | EAN 4012195733171
- Popis výrobku
-
Popis výrobkuZávěs / výložník TP pro upevnění na vodorovné betonové stropy a stěny.
Jestliže se profil upevňuje přímo na strop nebo jsou-li profily sešroubovány proti sobě, je z důvodu stability vždy nutné použít rozpěrku typu DS 4.
-
- Technické údaje
-
Technické údaje
Barva ocelová F v kN 0,55 kN Materiál Nerez ocel, materiál 1.4307 Nerezová ocel, mořená Ne Odpovídá požadavkům ROHS Ano Povrch Holé, dodatečně ošetřeno Pro šířku max. 300 mm Pro šířku min. 300 Produktová řada Řada TP Provedení Nástěnný a závěsný výložník Rozměr B345mm Rozměr 345x60x120 Zachování funkčnosti Ne Rozměry

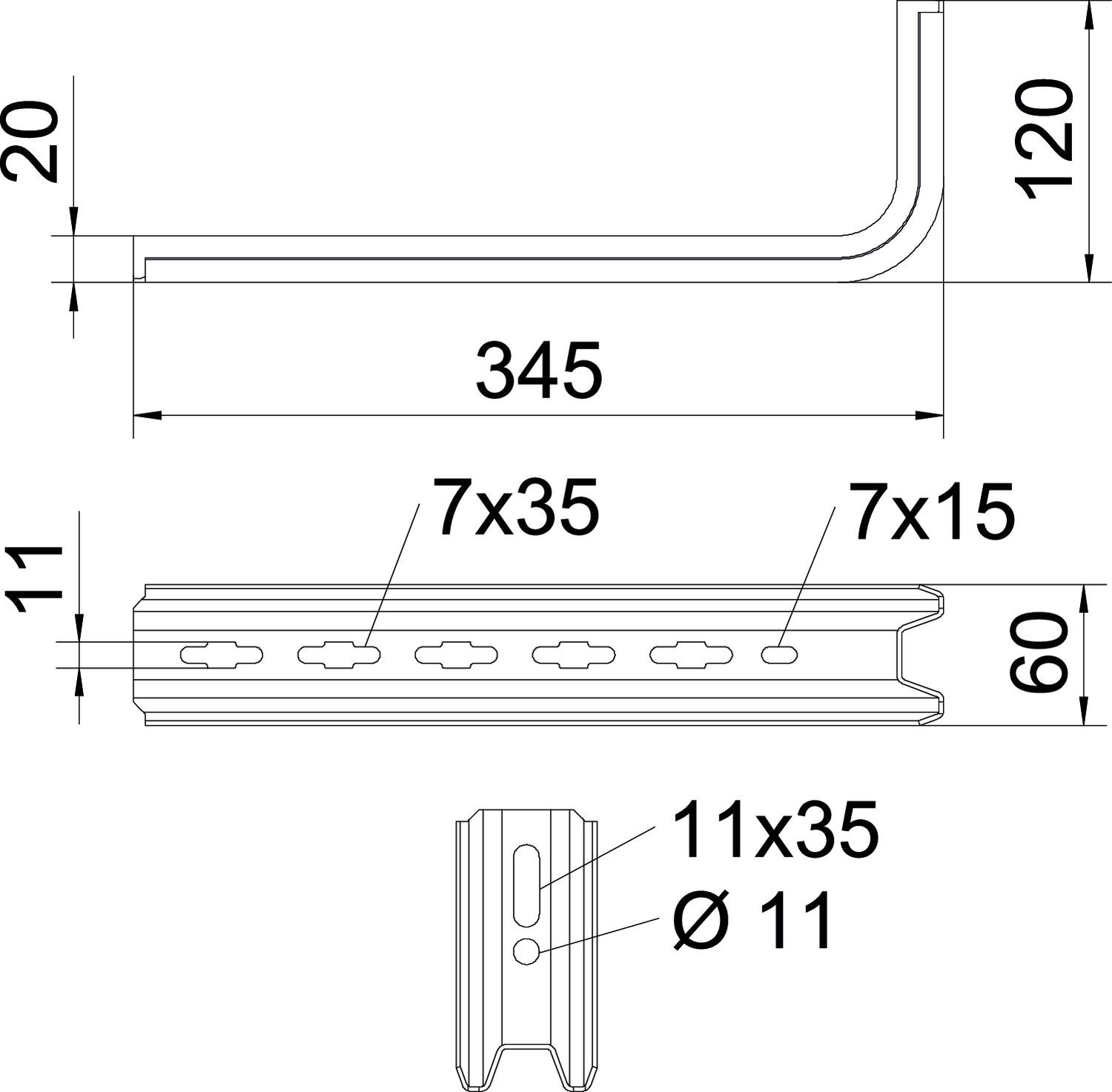

Délka 345 mm Rozměr H 120 mm Rozměr B 60 mm Rozměr L 345 mm Šířka 60 mm Výška 120 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 2,9461 kg CO2e / 1 Kus CO₂ Footprint (GWP) 2,9461 kg CO₂e Datum stanovení hodnoty CO2 2025-05-21T00:00:00.000+0200 Declared Unit Množství Declared Unit Quantity 1 Technické údaje
Zatěžovací diagram výložníku typu TPSA
-
Průhyb konce výložníku při dovoleném zatížení výložníku
-
Přípustné zatížení výložníku v kN bez zatížení člověkem
-
Křivka zatížení s délkami výložníků v mm
-
- Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Ochranný kryt
TPS KS OR 6364625 10 Kus
Rozpěrka A2
DS 4 A2 6416594 10 Kus - Ke stažení
-
