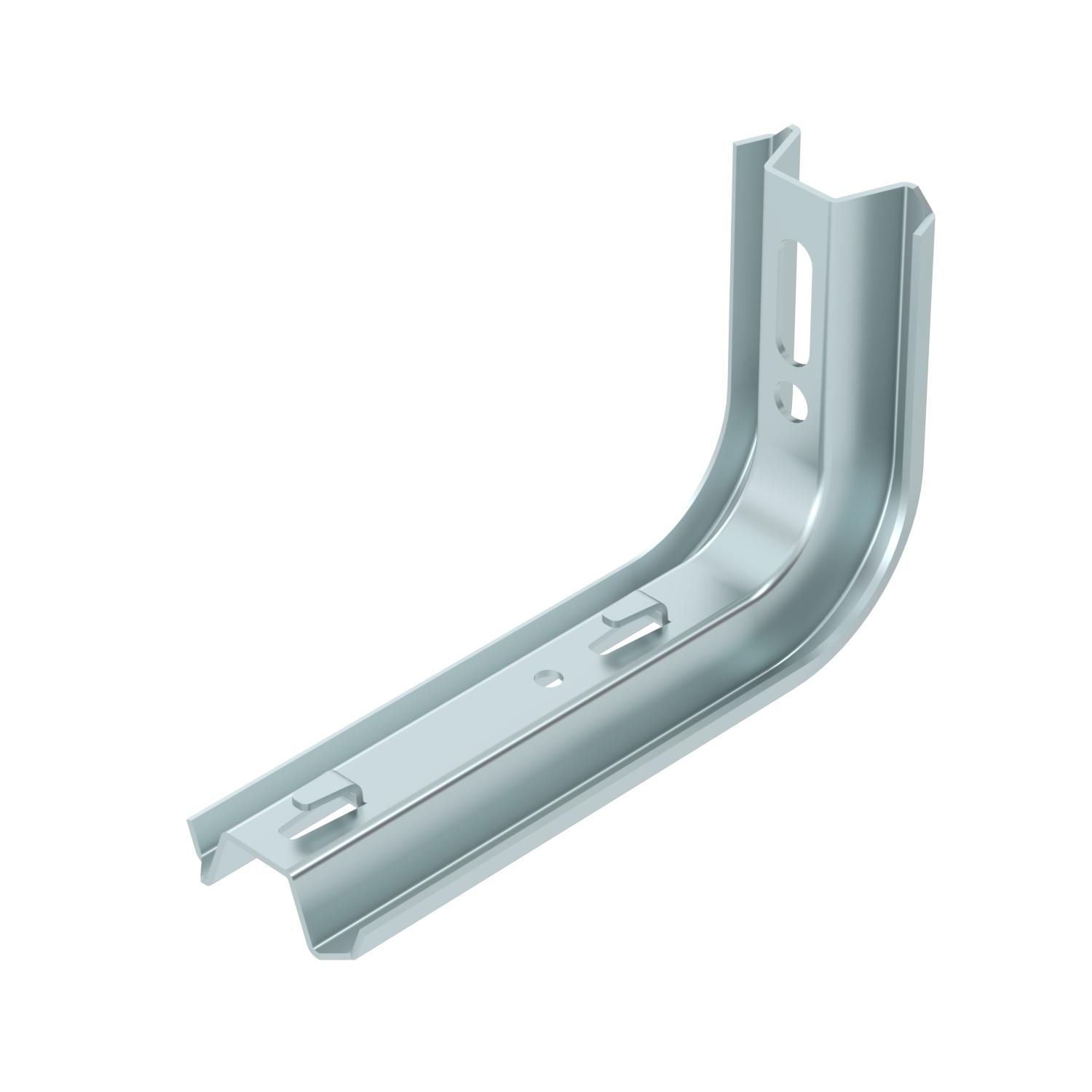

Závěs TP / nástěnný a závěsný výložník FS
Obj. č. 6366023 | EAN 4012196627615
- Popis výrobku
-
Popis výrobkuVýložník TP s upevňovacími třmeny pro bezšroubové upevnění mřížového žlabu.
Je-li výložník upevněn přímo na stěnu nebo jsou-li profily proti sobě sešroubovány, pak je nutné z důvodů stability vždy použít rozpěrku typu DS 4.
-
- Technické údaje
-
Technické údaje

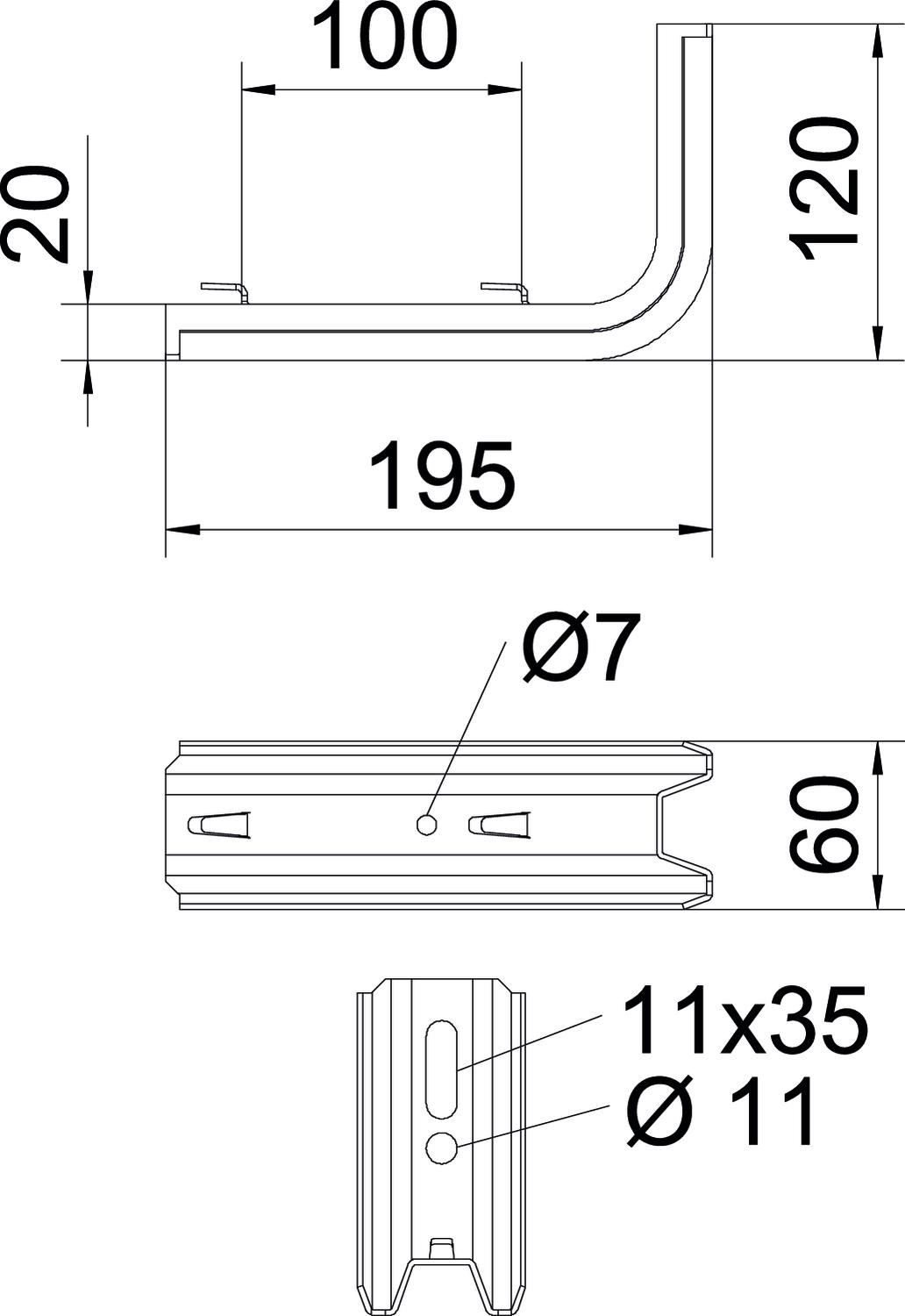

Barva pozinkováno CO2 stopa (GWP) od kolébky po bránu 0,9246 kg CO2e / 1 Kus Délka 195 mm F v kN 1 kN Maß W 100 mm Materiál Ocel Nerezová ocel, mořená Ne Povrch pásově zinkováno Pro šířku max. 150 mm Pro šířku min. 150 Provedení Nástěnný a závěsný výložník Rozměr B195mm Rozměr H 120 mm Rozměr B 60 mm Rozměr L 195 mm Šířka 60 mm Výška 120 mm Zachování funkčnosti Ne Technické údaje
Zatěžovací diagram výložníku TPSAG
-
Průhyb konce výložníku při dovoleném zatížení výložníku
-
Přípustné zatížení výložníku v kN bez zatížení člověkem
-
Rozpětí podpěr v mm
-
- Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Ochranný kryt
TPS KS OR 6364625 10 Kus
Rozpěrka FS
DS 4 FS 6416551 20 Kus - Ke stažení
-
