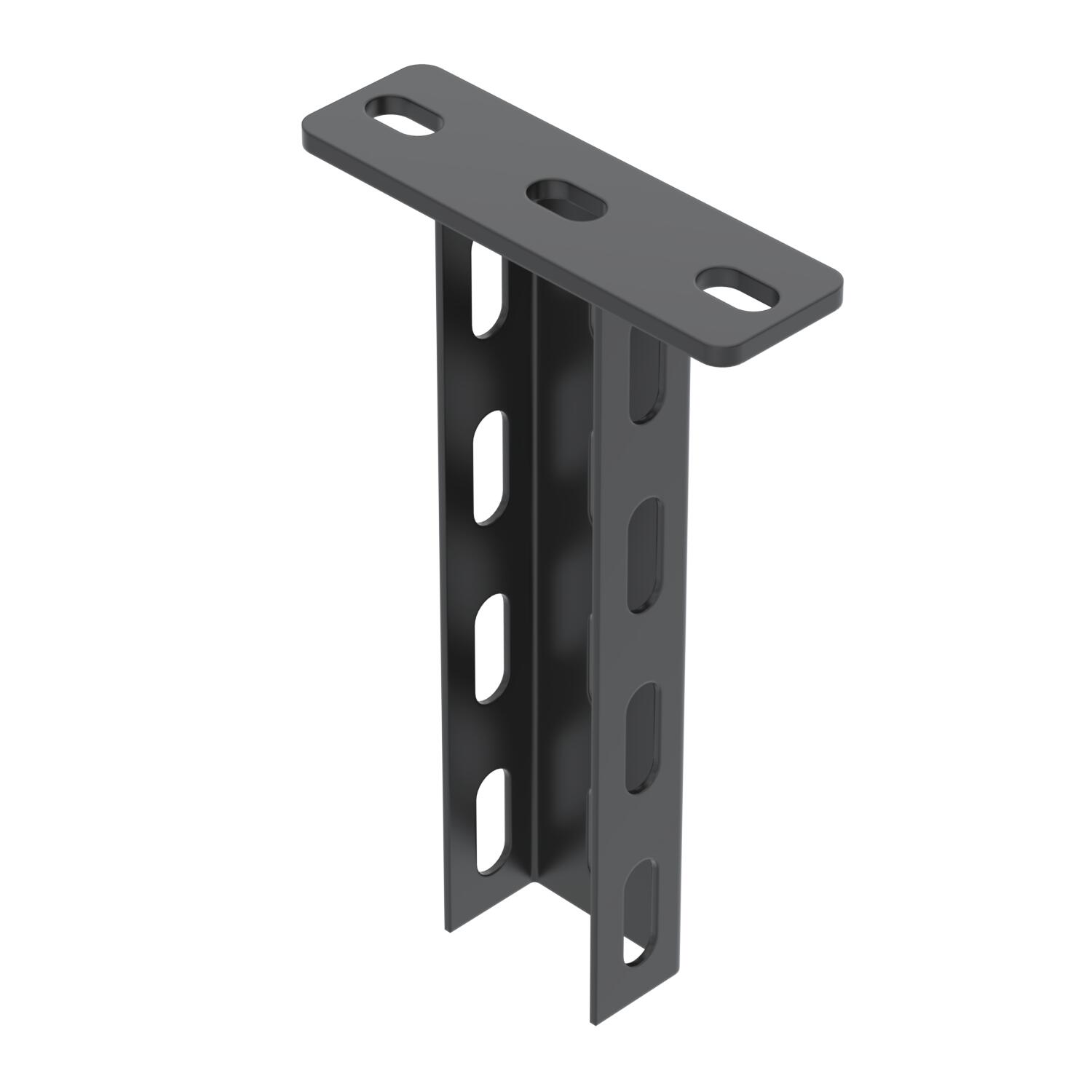

Závěs US 3 FTK, černý
Obj. č. 7265690 | EAN 4012196654598
- Popis výrobku
-

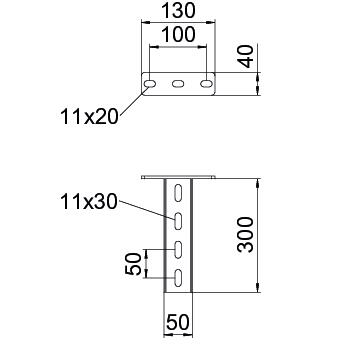

Popis výrobkuZávěs (profil U) rozměru 50 x 30 mm s navařenou základovou deskou. K upevnění na vodorovné betonové stropy a ocelové nosníky. Práškový nástřik v odstínu černá (RAL 9005). Od šířky výložníku 400 mm nebo při montáži výložníku na konec zavěšené podpěry se doporučuje použití rozpěrky typu DSK 25.
-
- Technické údaje
-
Technické údaje
Barva sytě černá; RAL 9005 CO2 stopa (GWP) od kolébky po bránu 0,0556 kg CO2e / 1 Kus Délka 200 mm Délka 0,65 ft Délka výložníku 200 2,7 kN Délka výložníku 400 1,5 kN Materiál Ocel Maximální zatížení v tahu 5 kN Povrch PES135 – polyester Provedení U - profil Rozměr 50x30x200 Rozměr L 200 mm Šířka 50 mm Tloušťka materiálu 2 mm Tloušťka plechu 0,08 in Výška 30 mm Zachování funkčnosti Ne - Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.

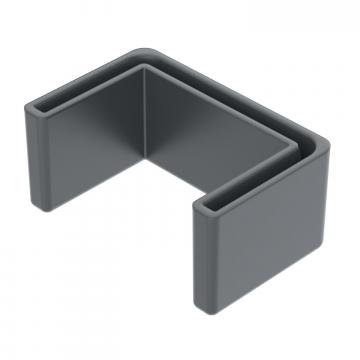

Ochranný kryt profilu US 3 černý
US 3 KS SW 6338456 20 Kus Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Šroub s plochou kulovou hlavou, s podložkou a maticí F
FRS 10x25 F 8.8 6407560 50 Kus

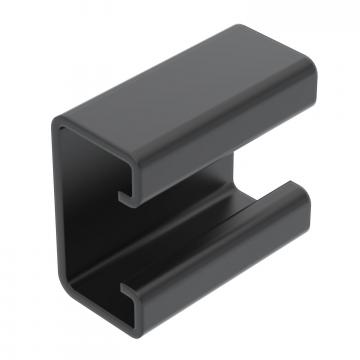

Rozpěrka FTK, černá
DSK 25 FTK SW 6479548 20 Kus
Šroub se šestihrannou hlavou M10 F
SKS 10x80 F 6418250 20 Kus - Ke stažení
-
Datový list US 3 K 20 FTK SW / 7265690 , 0.18MB , pdfEU prohlášení o shodě US 3 K 20 FTK SW / 7265690 , 0.13MB , pdfUK - Prohlášení shody US 3 K 20 FTK SW / 7265690 , 0.09MB , pdfREACH Prohlášení o shodě US 3 K 20 FTK SW / 7265690 , 0.12MB , pdfRoHS Prohlášení o shodě US 3 K 20 FTK SW / 7265690 , 0.13MB , pdfNávod k montáži Návod k montáži systémů profilů U , 2.02MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdf
