Závěs US 5 FT

Obj. č. 6341527 | EAN 4012196536771

Obj. č. / Typ

Délka

Barva	pozinkováno

Popis výrobku

Popis výrobku

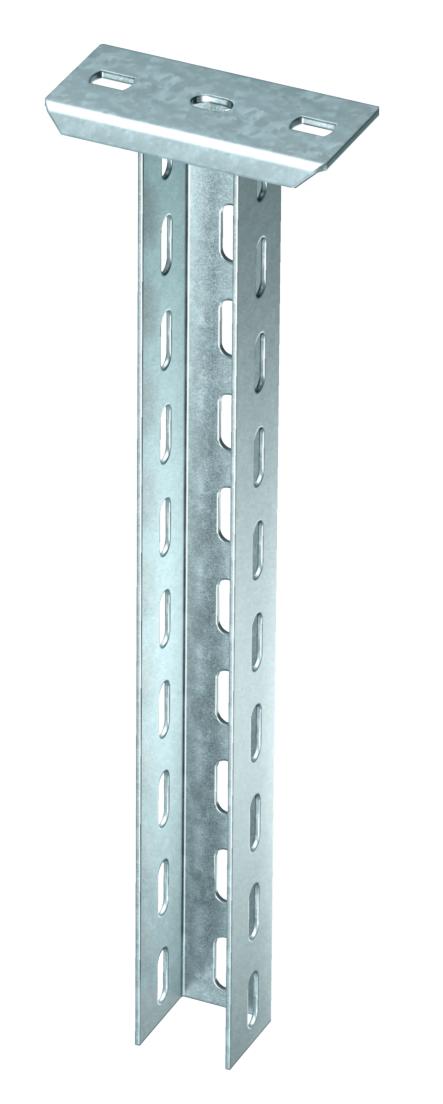

Závěs (profil U) rozměru 50 x 50 mm s navařenou základovou deskou.

K upevnění pod vodorovné betonové stropy a ocelové nosníky. Při oboustranné montáži výložníků nebo při montáži výložníků na konec závěsu je vhodné nasadit rozpěrku typu DSK 45.

Technické údaje

Technické údaje

Barva	pozinkováno
CO2 stopa (GWP) od kolébky po bránu	1,9947 kg CO2e / 1 Kus
Délka	200 mm
Délka výložníku 200	5,75 kN
Délka výložníku 400	3,1 kN
Délka výložníku 600	2,2 kN
Materiál	Ocel
Maximální zatížení v tahu	10 kN
Povrch	žárově zinkováno ponorem

Provedení	U - profil
Rozměr	50x50x200
Rozměr L	200 mm
S ozubením	Ne
Šířka	50 mm
Tloušťka materiálu	2,5 mm
Výška	50 mm
Zachování funkčnosti	Ano

Technické údaje

Zatěžovací diagram závěsu U typu US 5 K

Průhyb konce závěsu při dovoleném zatížení výložníku
Přípustné zatížení výložníku v kN bez zatížení člověkem
Délka výložníku v mm
Křivka zatížení s délkami profilů v mm

Všechny typy

Všechny typy

Typ	Délka	Barva	Obj. č.	Množství	Nejm. prod. jedn.
US 5 K 20 FT	200 mm	pozinkováno	6341527	Kus	1 Kus
US 5 K 30 FT	300 mm	pozinkováno	6341535	Kus	1 Kus
US 5 K 40 FT	400 mm	pozinkováno	6341543	Kus	1 Kus
US 5 K 50 FT	500 mm	pozinkováno	6341551	Kus	1 Kus
US 5 K 60 FT	600 mm	pozinkováno	6341578	Kus	1 Kus
US 5 K 70 FT	700 mm	pozinkováno	6341586	Kus	1 Kus
US 5 K 80 FT	800 mm	pozinkováno	6341594	Kus	1 Kus
US 5 K 90 FT	900 mm	pozinkováno	6341608	Kus	1 Kus
US 5 K 100 FT	1000 mm	pozinkováno	6341616	Kus	1 Kus
US 5 K 110 FT	1100 mm	pozinkováno	6341624	Kus	1 Kus
US 5 K 120 FT	1200 mm	pozinkováno	6341632	Kus	1 Kus

Příslušenství

Montážní příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Spojka profilu U FT	VUS 5 FT	6018505	Kus	10 Kus
Ochranný kryt	US 5 KS OR	6338462	Kus	20 Kus
Šroub s plochou kulovou hlavou, s podložkou a maticí F	FRS 10x25 F 8.8	6407560	Kus	50 Kus
Rozpěrka FT	DSK 45 FT	6416500	Kus	20 Kus
Šroub se šestihrannou hlavou M10 F	SKS 10x80 F	6418250	Kus	20 Kus
