Díl T 110 FT
Obj. č. 6038324 | EAN 4012197347765
- Popis výrobku
-

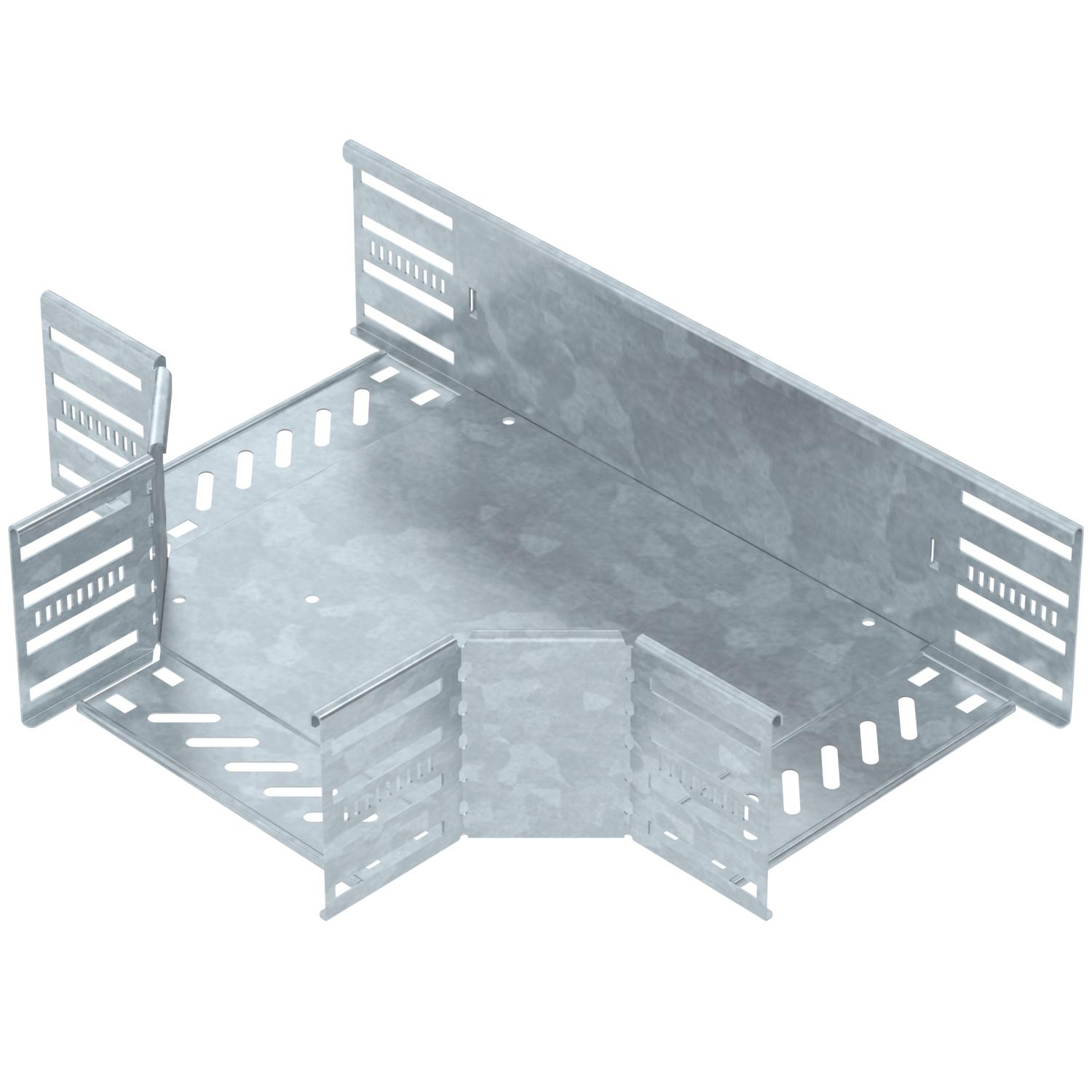

Popis výrobkuDíl T pro vytvoření vodorovné odbočky, tvarový díl pro naklapávací i šroubovací kabelové žlaby, výška bočnice 110 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru i ve venkovním prostředí. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje
Barva pozinkováno CO2 stopa (GWP) od kolébky po bránu 5,1032 kg CO2e / 1 Kus Doporučený počet šroubů 30 St. Druh spojky kabelového nosného systému Šroubovaný / upevněný svorkami Konstrukce Díl T vodorovný Materiál Ocel Nerezová ocel, mořená Ne Povrch žárově zinkováno ponorem Provedení pro velká rozpětí Ne Provedení spojky Integrovaná spojka Rozměr 110x200 Rozměr B 200 mm Rozmístění otvorů NATO Ne Šířka 200 mm Šířka odbočení 200 mm Teplotní rozsah použití, max. 120 °C Teplotní rozsah použití, min. -20 °C tloušťka bočnice 1,25 mm Tloušťka plechu 0,8 mm Výška 110 mm Zachování funkčnosti Ne - Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Víko dílu T DD
RTD 200 DD 6038644 1 Kus Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Ke stažení
-
Datový list RT 120 FT / 6038324 , 0.23MB , pdfEU prohlášení o shodě RT 120 FT / 6038324 , 0.12MB , pdfUK - Prohlášení shody RT 120 FT / 6038324 , 0.09MB , pdfREACH Prohlášení o shodě RT 120 FT / 6038324 , 0.12MB , pdfRoHS Prohlášení o shodě RT 120 FT / 6038324 , 0.13MB , pdfNávod k montáži Násuvné systémy kabelových žlabů Magic , 11.92MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdf
