Připojovací skříň generátoru, typ 2, s 4 pojistkami 10 A pro 4× 1 string IP65

Připojovací skříň generátoru, typ 2, s 4 pojistkami 10 A pro 4× 1 string

Obj. č. 5088651 | EAN 4012195780717

Obj. č. / Typ

Stupeň krytí	IP65

Popis výrobku

Popis výrobku

Systémové řešení s FV pojistkami pro FV střídače s 1 MPP trackerem

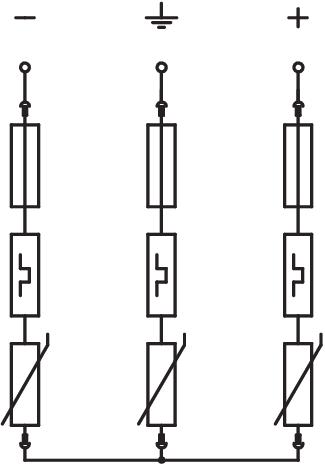

• Zapojení Y odolné proti chybám podle VDE 0100-712 (50539-12)
• Nízká ochranná úroveň DC: < 4,0 kV (Uoc max. = 1000 V DC s V20-C/0-500PV)
• (+) póly chráněny 4 FV pojistkami 10×38 mm, 10 A, 1000 V DC
• 4 (-) póly s kontaktními místy v pouzdře do 6 mm², paralelní zapojení, až 30 A DC na každé svorce

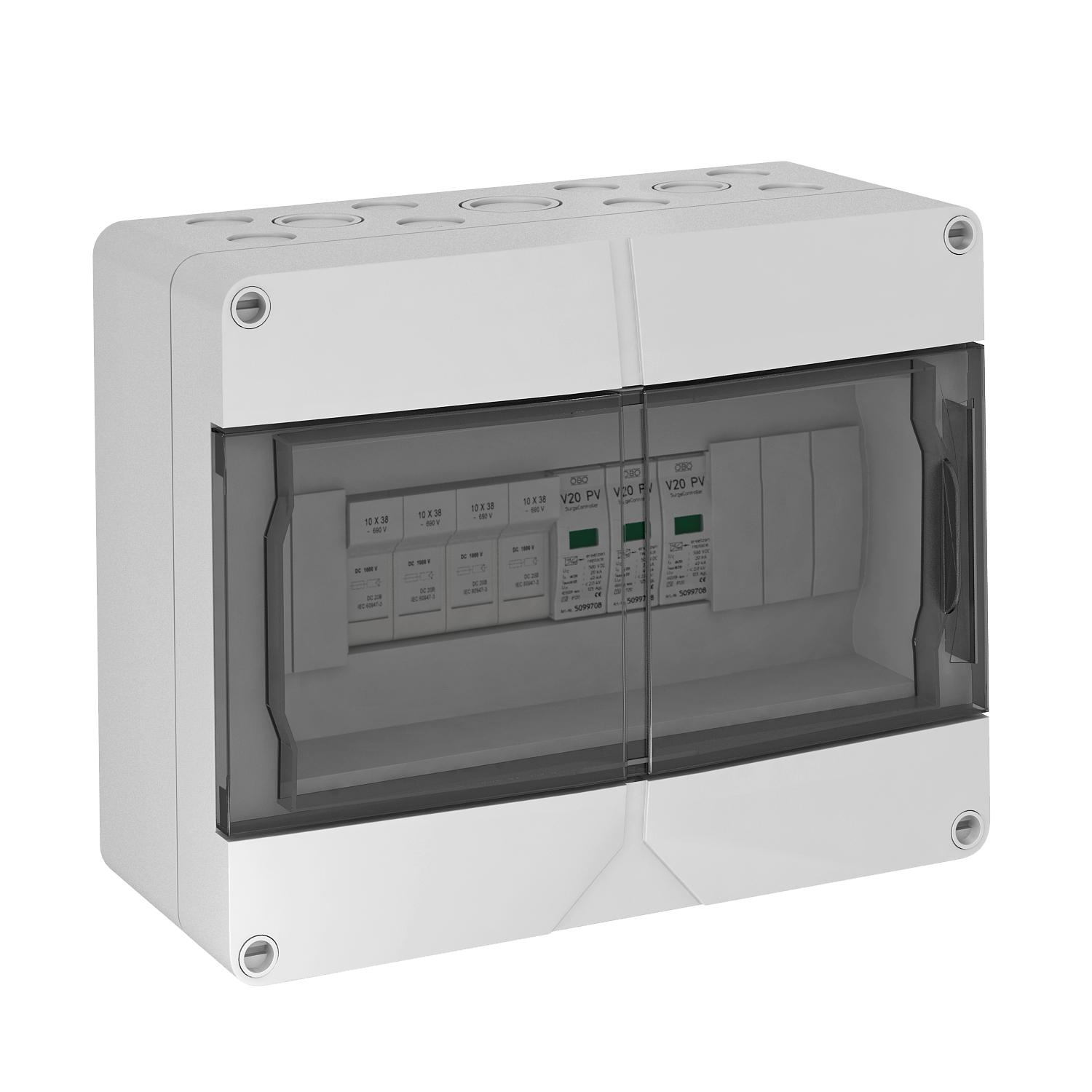

• Předem namontováno v polykarbonátovém pouzdře (IP65) odolném proti ultrafialovému záření a povětrnostním vlivům a vhodném pro použití v chráněném venkovním prostoru, vč. sady kabelových vývodek

K ochraně střídače FV systému na straně DC.
V případě nebezpečí kondenzace vody v důsledku větru, ledu, teploty nebo slunečního záření mohou být případně nutná další opatření!

Technické údaje

Technické údaje

Barva	světle šedá; RAL 7035
Dálková signalizace	Ne
Doba odezvy	<25 ns
Druh vývodů	Vývodka
Funkce monitorování	Ne

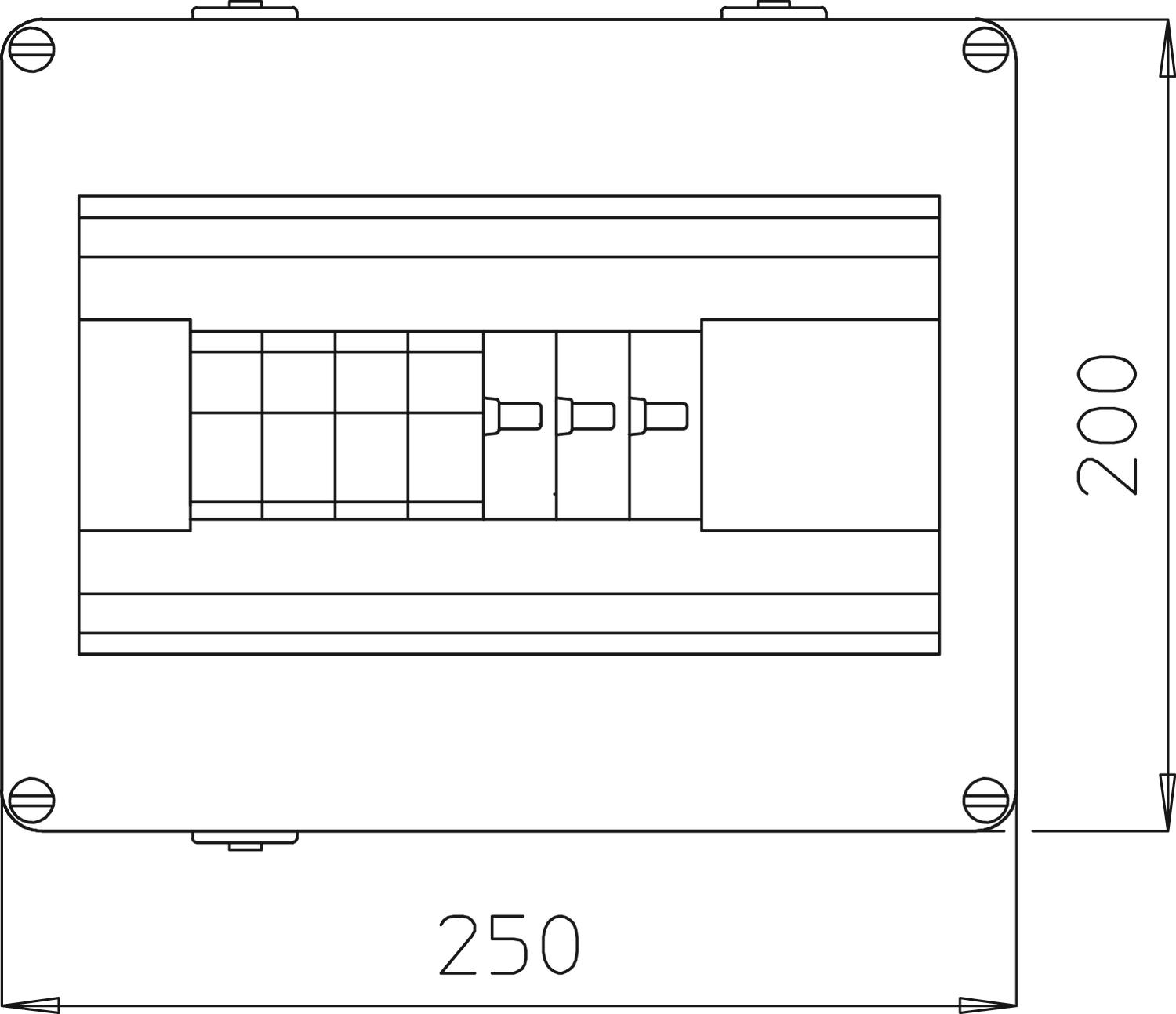

Hloubka	122 mm
Jiný tvar sítě	Ne
Jištění na vstupu	10 A
Jištění stringu	1 pólový
Jmenovitý impulzní svodový proud (8/20 µs)	20 kA
LPZ	1→2
Max. Vstupní napětí DC	1000 V
Max. Vstupní proud na string	30 A
Max. Výstupní proud	30 A
Maximální rázový svodový proud (8/20 μs)	40 kA
Nejvyšší trvalé napětí DC	1000 V
Osazeno odpínačem zátěže	Ne
Počet MPPT	1
Počet vstupů	4
Počet vstupů pro stringy	4
Počet vstupů pro vedení	16
Pro velikost pojistek	10x38 mm

Provedení	Typ 2 v pouzdře s 4 FV pojistkami (10 A)
Provozní teplota, max.	80 °C
Provozní teplota, min.	-40 °C
Rozměr	1000V DC
Signalizace na přístroji	Opticky
SPD dle EN 61643-11	Typ 2
SPD dle IEC 61643-1	class II
Stupeň krytí	IP65
Teplotní rozsah použití, max.	80 °C
Teplotní rozsah použití, min.	-40 °C
Tvar sítě	DC
Tvar sítě DC	Ano
Tvar sítě IT	Ne
Tvar sítě TN	Ne
Tvar sítě TN-C	Ne
Tvar sítě TN-C-S	Ne
Tvar sítě TN-S	Ne
Tvar sítě TT	Ne
Typ pojistky	gPV (ochrana FV v celé oblasti)
Vstupy na MPPT	4
Výstupy na MPPT	4
Způsob montáže	předem namontováno v pouzdře

Možnosti připojení

Anschlussart Generatoranschlusskasten	Pružinová svorka
Průřez pevného vodiče (plného/vícedrátového), max.	6 mm²

Průřez pevného vodiče (plného/vícedrátového), min.	0,5 mm²

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	2,3932 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	2,3932 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200
