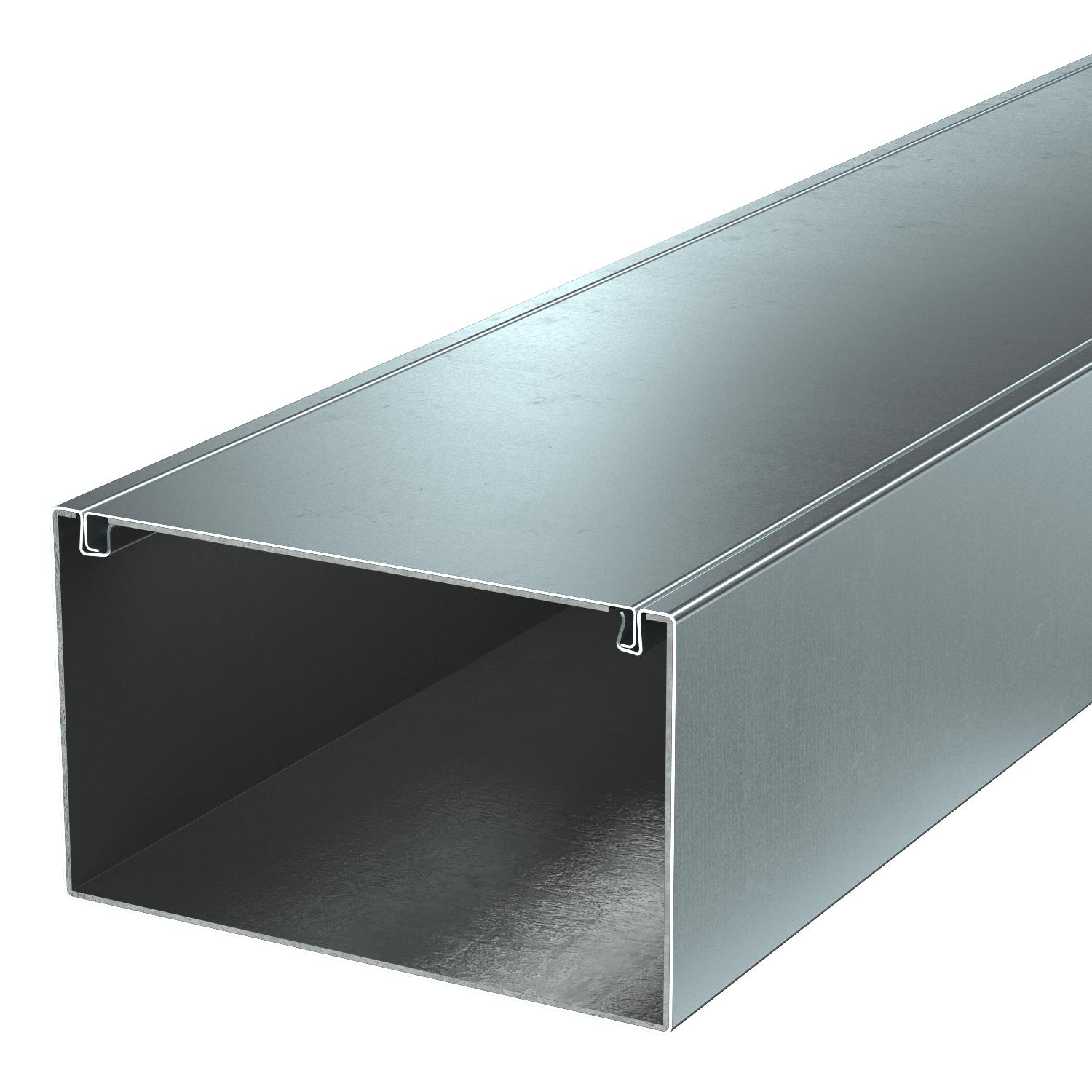

Instalační kanál s protipožární textilií PYROLINE® Rapid PLM, výška kanálu 120 mm, FS 2000 | 200 | 120 | pozinkováno

Instalační kanál s protipožární textilií PYROLINE® Rapid PLM, výška kanálu 120 mm, FS

Obj. č. 7218012 | EAN 4012197351236

Obj. č. / Typ	7218012 / PLM D 1220 FS

Délka	2000 mm

Rozměr B	200 mm

Rozměr H	120 mm

Barva	pozinkováno

Popis výrobku

Popis výrobku

Kovový instalační kanál s intumescentní protipožární textilií pro požárně bezpečné uložení kabelů. Klasifikovaný jako instalační kanál EI30, EI60 a EI90 podle EN 13501-2, zkoušený podle EN 1366-5. Kanál zamezuje po klasifikovanou dobu šíření ohně a chrání před účinky požáru kabelů.

Vhodný pro přímou montáž na stěnu a strop, pod systémové podlahy a na nosné systémy. Montáž míst styku bez použití nástrojů pomocí spojky PLM SI. Smějí se používat výhradně schválené, předem osazené tvarové díly. Víko se naklapává bez použití nástrojů a dovoluje rychlé revize a dodatečné osazování kabelů. Možnost montáže víka s přesazením pro nepřerušované vyrovnání potenciálů v celé trase kanálu.

Technické údaje

Technické údaje

Barva	pozinkováno
CO2 stopa (GWP) od kolébky po bránu	3,1395 kg CO2e / 1 metr
Délka	2000 mm
Klasifikace EI – instalační kanál	90
Materiál	Ocel
Možnost přepážek	Ano
Opláštění	Ocel
Počet stran, které mohou být vystaveny působení plamene	4
Povrch	pásově zinkováno

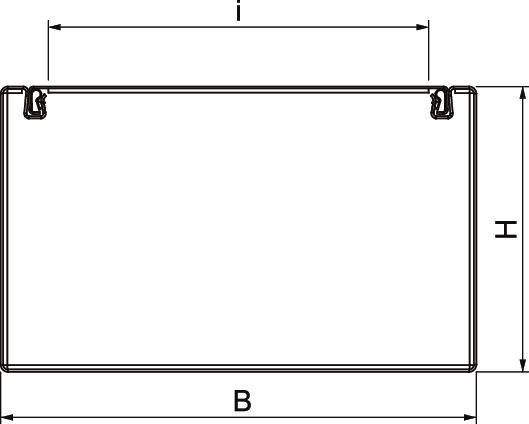

Rozměr	120x200x2000
Rozměr H	120 mm

Rozměr B	200 mm
Rozměr i	162 mm
S děrováním	Ano
Šířka	200 mm
Stupeň ochrany – kód IK	IK10
Upevnění víka	ostatní
Užitečný průřez	18500 mm²
Vnitřní šířka	194 mm
Vnitřní výška	114 mm
Výška	120 mm

Všechny typy

Všechny typy

Typ	Délka	Rozměr B	Rozměr H	Barva	Obj. č.	Množství	Nejm. prod. jedn.
PLM D 1220 FS	2000 mm	200 mm	120 mm	pozinkováno	7218012	m	2 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.

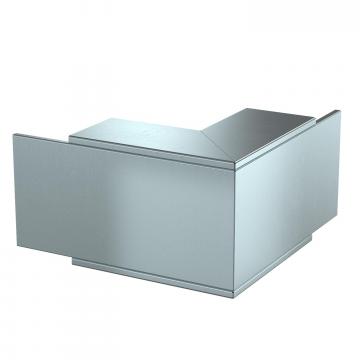

Vnější roh, výška kanálu 120 mm, FS	PLM EC 1220 FS	7218046	Kus	1 Kus

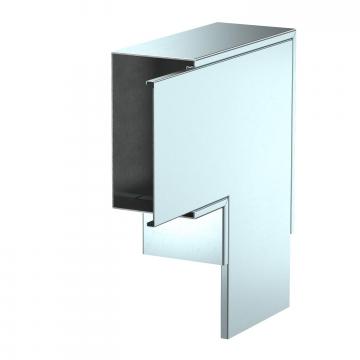

Plochý roh, výška kanálu 120 mm, FS	PLM FA 1220 FS	7218070	Kus	1 Kus

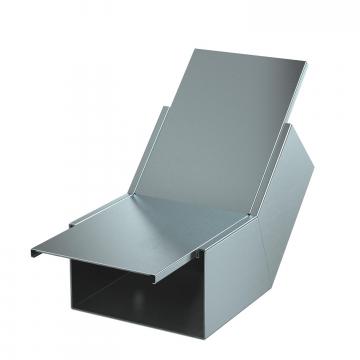

Svislý oblouk, stoupající, výška kanálu 120 mm, FS	PLM BR 1220 FS	7218118	Kus	1 Kus

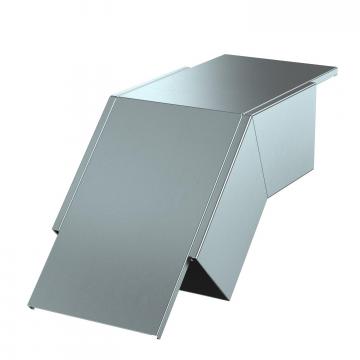

Svislý oblouk, klesající, výška kanálu 120 mm, FS	PLM BF 1220 FS	7218110	Kus	1 Kus

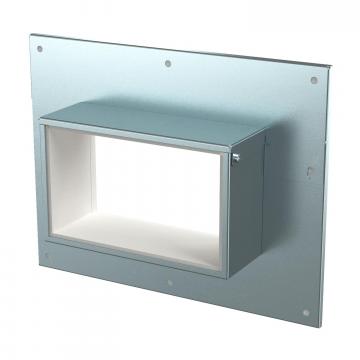

Nástěnný krycí díl, 3 a 4 stranný, výška kanálu 120 mm, FS	PLM WC 1220 FS	7218130	Kus	1 Kus

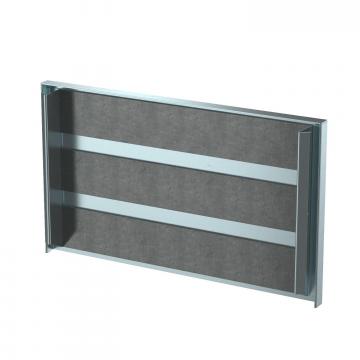

Koncový díl, výška kanálu 120 mm, FS	PLM EP 1220 FS	7218094	Kus	1 Kus
Pěnové těsnění, výška kanálu 120 mm	PLM CO 1220	7218162	Kus	1 Kus
Kabelový třmen pro montáž na stěnu, výška kanálu 120 mm	PLM WB 1220 FS	7218156	Kus	10 Kus
Kabelový třmen pro montáž na strop, výška kanálu 120 mm	PLM CB 1220 FS	7218150	Kus	10 Kus

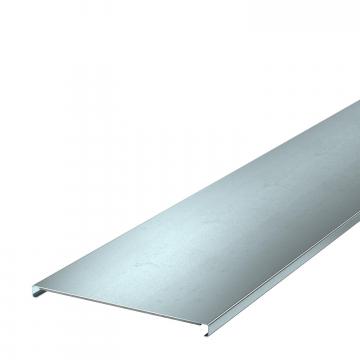

Víko instalačního kanálu, šířka kanálu 200 mm, FS	PLM LI 200 FS	7218024	m	2 m

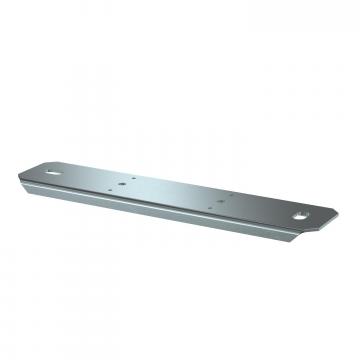

Úchyt, šířka kanálu 200 mm, FS	PLM SU 200 FS	7218168	Kus	1 Kus
Přepážka 110 FS	TSG 110 FS	6062122	m	3 m
