Instalační sloup, typ ISS130130 3000 | napnout | Hliník | bělavě šedá | Eloxováno

Instalační sloup, typ ISS130130

Obj. č. 6289405 | EAN 4012196770472

Obj. č. / Typ

Délka	3000 mm

Způsob upevnění	napnout

Materiál	Hliník

Barva

Povrch

Popis výrobku

Popis výrobku

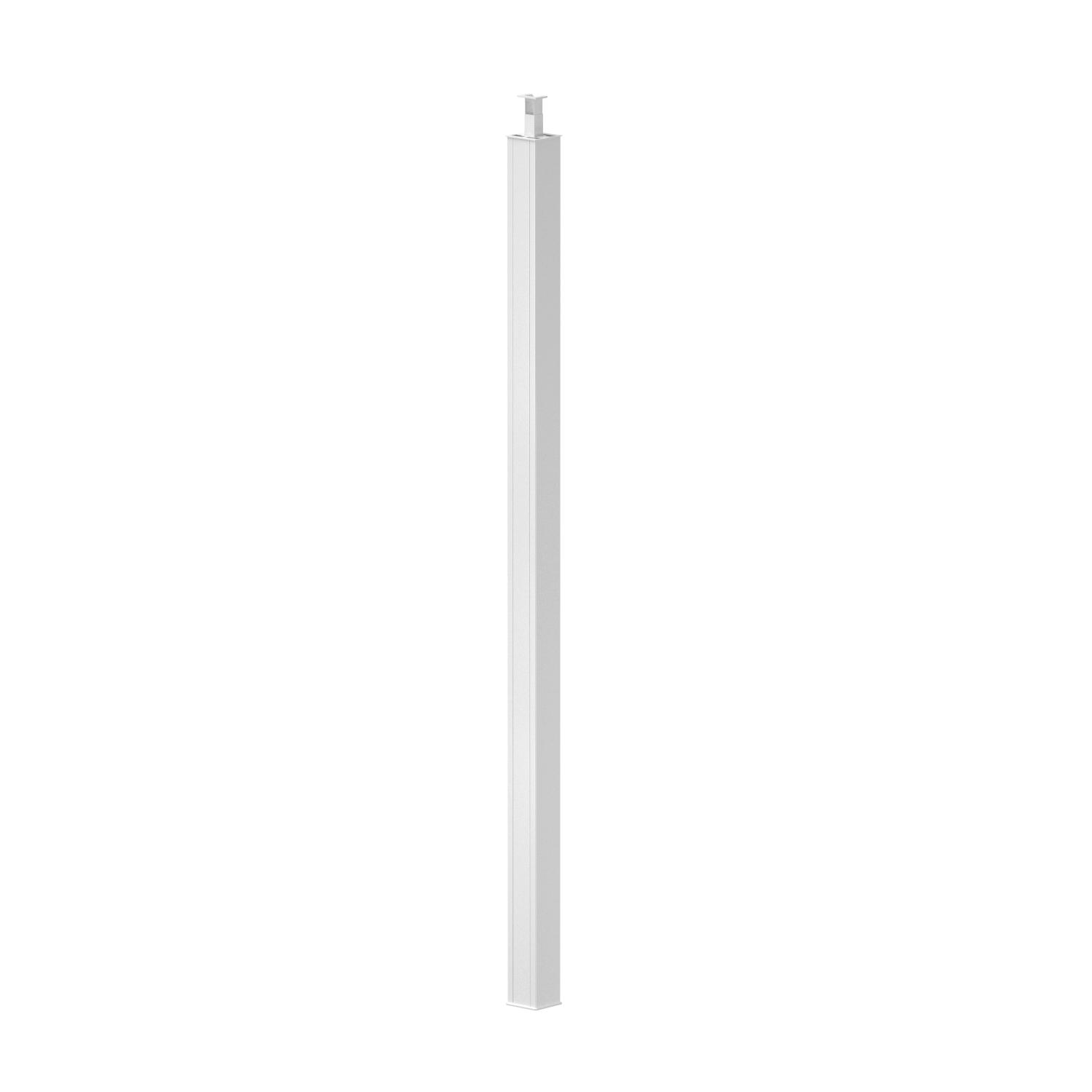

Instalační sloup podlaha/strop z hliníku (povrch eloxovaný nebo opatřený práškovým nástřikem v odstínu RAL 9010), s dvěma systémovými otvory 76,5 mm pro upevnění přístrojových krabic řady 71GD…

Instalační sloup je vybaven vnitřním upínacím zařízením, které umožňuje pohodlné upnutí mezi podlahu a strop. Díky výsuvnému teleskopu činí upínací rozsah 3 015–4 500 mm. Kabely a vedení je možné do hlavního profilu zavést teleskopickou čtyřhrannou trubkou i přímo zespodu nebo shora.

Instalační plocha pro spínače a zásuvky závisí na délce rozšiřujícího teleskopu. Je však nejméně (od podlahy) 1 m na každý systémový otvor.

Technické údaje

Technické údaje

Barva	bělavě šedá
Bez obsahu halogenů	Ano
CO2 stopa (GWP) od kolébky po bránu	142,7296 kg CO2e / 1 Kus
Délka	3000 mm
Kabelový vstup	nahoře/dole
Materiál	Hliník
Montáž na strop	Ano
Nastavitelný	Ano
Počet použitelných vrchních dílů	2
Počet protažení	2 St.
Podlahová montáž	Ano
Povrch	Eloxováno
Předem propojeno	Ne

Provedení	dvojstranný
Průběžný profil	Ano

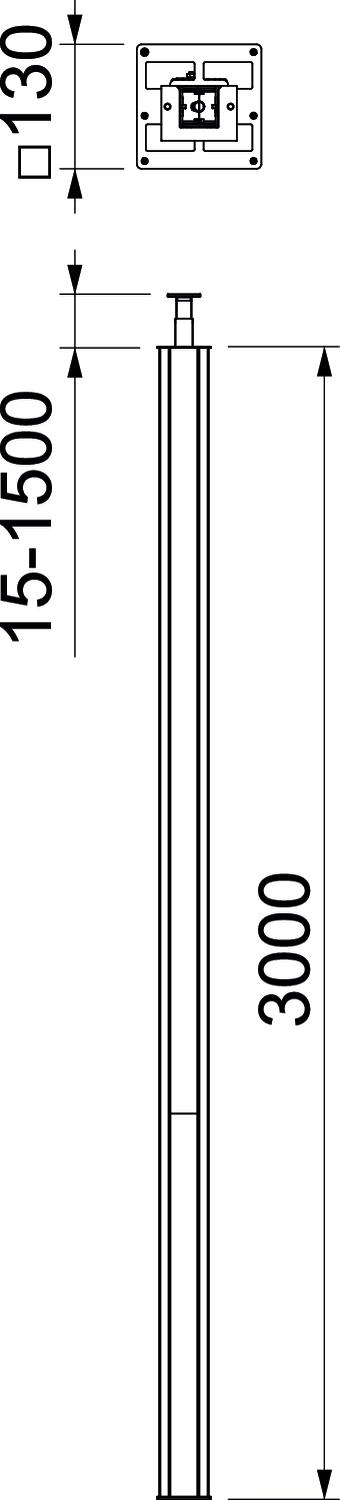

Rozměr	3000x130x130
Šířka	130 mm
Šířka vrchního dílu	76,5 mm
Tvar sloupu	Čtvercová
V závislosti na místě	Ne
Výška	130 mm
Výška sloupu, max.	4500 mm
Výška sloupu, min.	3015 mm
Výškové vyrovnání, max.	1500 mm
Výškové vyrovnání, min.	15 mm
Způsob upevnění	napnout

Všechny typy

Všechny typy

Typ	Délka	Způsob upevnění	Materiál	Barva	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
ISS130130EL	3000 mm	napnout	Hliník	bělavě šedá	Eloxováno	6289405	Kus	1 Kus

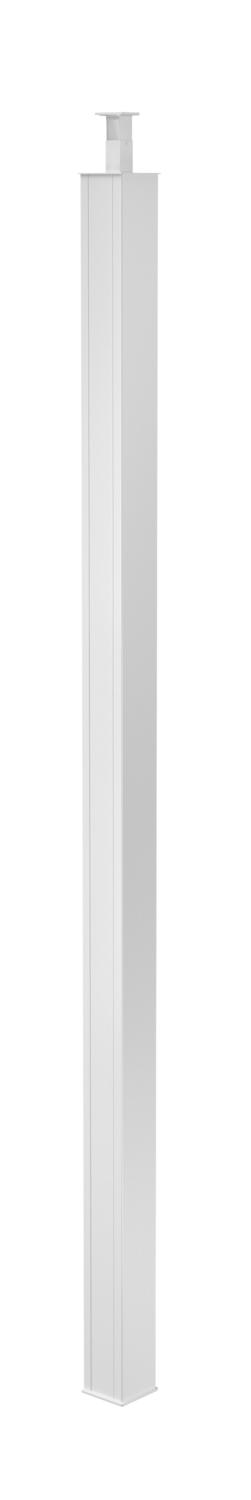

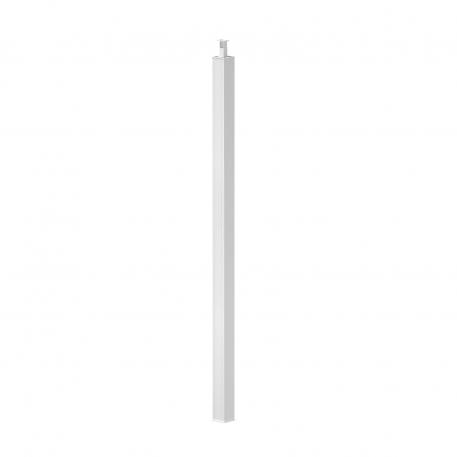

ISS130130RW	3000 mm	napnout	Hliník	čistě bílá; RAL 9010	-	6289407	Kus	1 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Přístrojová krabice 71GD6, jednoduchá	71GD6	6288610	Kus	5 Kus
Přístrojová krabice 71GD7-2, dvojitá	71GD7-2	6288608	Kus	2 Kus

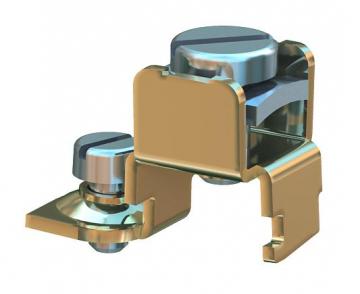

Úhlová zástrčka pro připojení ochranného vodiče	8AWR	6288704	Kus	10 Kus

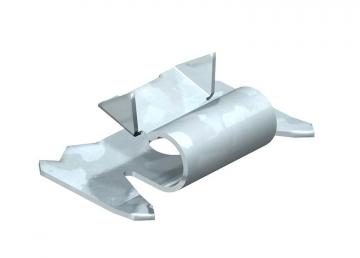

Zaklapávací spona RKV3V	RKV3V	6288700	Kus	20 Kus

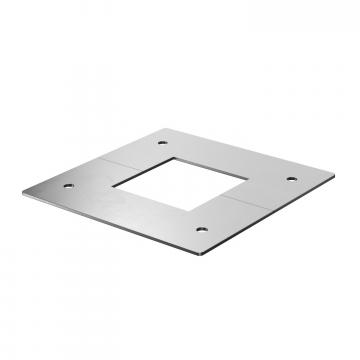

Stropní deska pro teleskop	DBT130130WA	6286821	Kus	1 Kus
Stropní deska pro sloupový profil	DBP130130WA	6286826	Kus	1 Kus

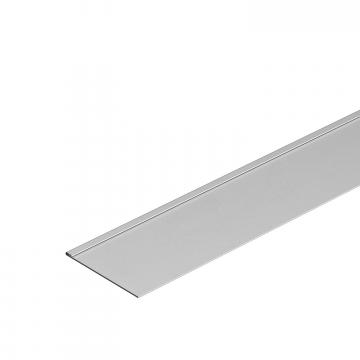

Přepážka	TW130130	6286835	m	1 m

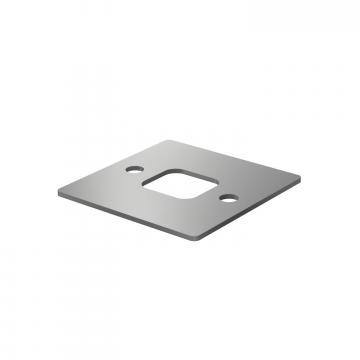

Gumová podložka	ISSGU130130	6286839	Kus	1 Kus
