Kabelový žebřík LG 60, 3 m VS FT 3000 | 200 | 1,5 | Ano | Ocel | žárově zinkováno ponorem

Kabelový žebřík LG 60, 3 m VS FT

Obj. č. 6208562 | EAN 4012195434153

Obj. č. / Typ

Délka	3000 mm

Šířka

tloušťka bočnice	1,5 mm

Zachování funkčnosti

Materiál	Ocel

Povrch	žárově zinkováno ponorem

Popis výrobku

Popis výrobku

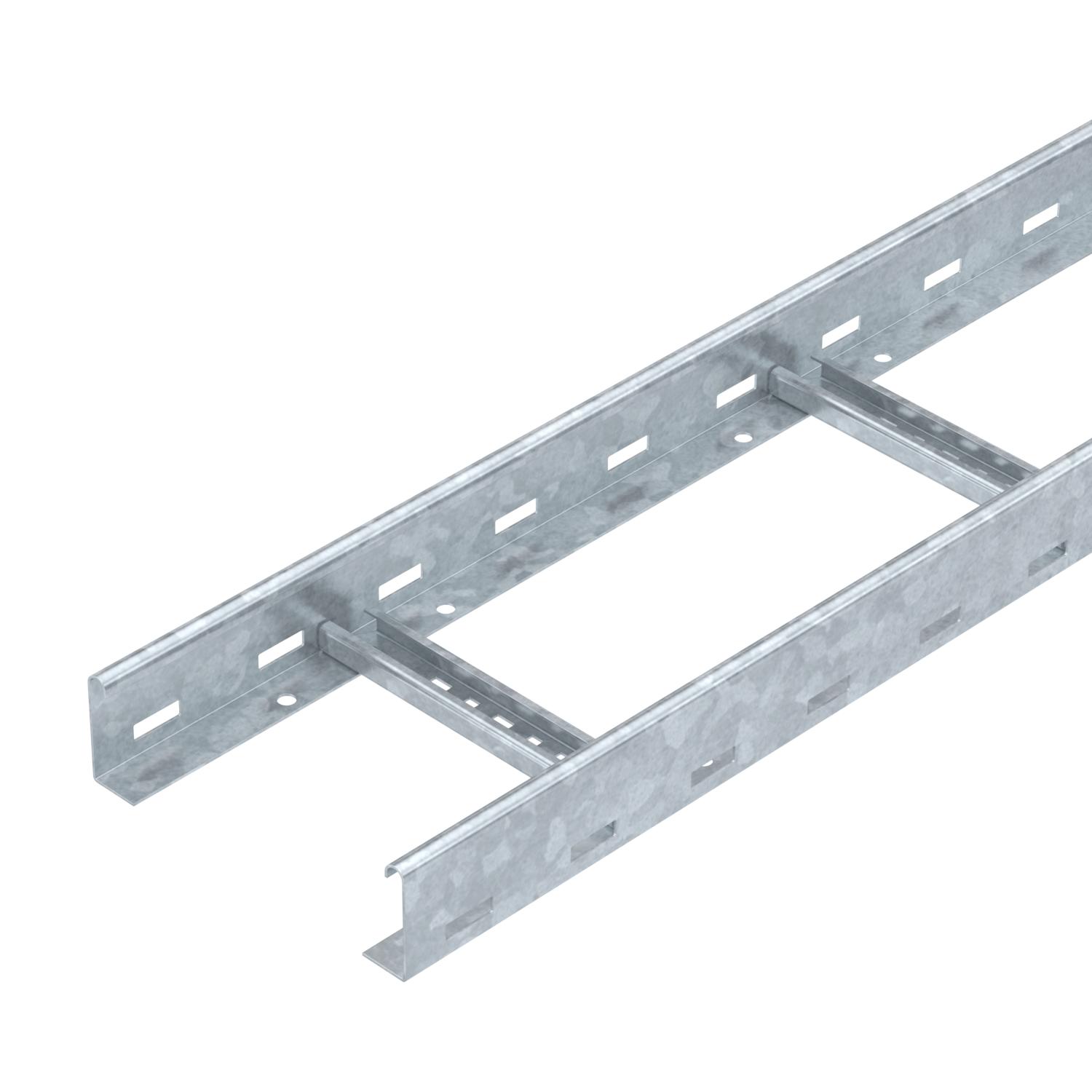

Kabelový žebřík s výškou bočnice 60 mm a s přinýtovaným nahoru otevřeným profilem C příčky.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.
Jiné šířky jsou k dispozici na dotaz.

Kabelový žebřík je dodáván složený.

Kabely je možné namontovat pomocí vhodné třmenové příchytky typu 2056.

Kabelové žebříky v šířkách od 200 mm do 400 mm jsou také přípustné pro svislou instalaci jako svislý žebřík v systémech se zachováním funkčnosti při požáru. Kabely je možné namontovat pomocí třmenové příchytky typu 2056 M schválené pro zachování funkčnosti.

Technické údaje

Technické údaje

Barva	pozinkováno
CO2 stopa (GWP) od kolébky po bránu	6,2603 kg CO2e / 1 metr
Délka	3000 mm
Děrování bočnice	Ano
Materiál	Ocel
Nerezová ocel, mořená	Ne
Povrch	žárově zinkováno ponorem
Požární ochrana	Zachování funkčnosti, normová nosná konstrukce
Provedení bočnice	plochý profil
Provedení příček	Profil děrovaný
Provedení pro velká rozpětí	Ne

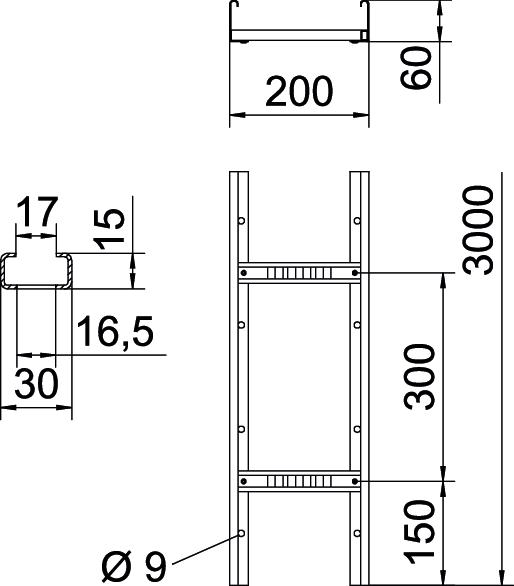

Rozměr	60x200x3000
Rozměr B	200 mm
Šířka	200 mm
Šířka výřezu, příčka	16,50

tloušťka bočnice	1,5 mm
Upevnění příčky	Slepé nýtování
Užitečný průřez	9800 mm²
Užitečný průřez	98 cm²
Výška	60 mm
Vzdálenost podpěr 1,5 m	3,1 kN/m
Vzdálenost podpěr 2,0 m	2,25 kN/m
Vzdálenost podpěr 2,5 m	1,5 kN/m
Vzdálenost podpěr 3,0 m	1,1 kN/m
Vzdálenost podpěr 3,5 m	0,75 kN/m
Vzdálenost podpěr 4,0 m	0,45 kN/m
Vzdálenost podpěr 4,5 m	0,3 kN/m
Vzdálenost podpěr 5,0 m	0,15 kN/m
Vzdálenost příček	300 mm
Zachování funkčnosti	Ano

Technické údaje

Zatěžovací diagram kabelového žebříku typu LG 60 VS

Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
Rozpětí podpěr v mm
Průhyb bočnice v mm při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením

Všechny typy

Všechny typy

Typ	Délka	Šířka	tloušťka bočnice	Zachování funkčnosti	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
LG 620 VS 3 FT	3000 mm	200 mm	1,5 mm	Ano	Ocel	žárově zinkováno ponorem	6208562	m	3 m
LG 630 VS 3 FT	3000 mm	300 mm	1,5 mm	Ano	Ocel	žárově zinkováno ponorem	6208566	m	3 m
LG 640 VS 3 FT	3000 mm	400 mm	1,5 mm	Ano	Ocel	žárově zinkováno ponorem	6208570	m	3 m
LG 650 VS 3 FT	3000 mm	500 mm	1,5 mm	Ne	Ocel	žárově zinkováno ponorem	6208574	m	3 m
LG 660 VS 3 FT	3000 mm	600 mm	1,5 mm	Ne	Ocel	žárově zinkováno ponorem	6208578	m	3 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Víko s otočnou západkou, FT	DRL 200 FT	6051367	m	3 m
Podélná spojka FT	LVG 60 FT	6208843	Kus	10 Kus
Kloubová spojka FT	LGVG 60 FT	6208944	Kus	10 Kus
Dilatační spojka	LDVG 60 FT	6208970	Kus	2 Kus
Multifunkční spojka FT	LMFV 620 FT	6225730	Kus	1 Kus
90° oblouk 60 FT	LB 90 620 R3 FT	6225062	Kus	1 Kus
Díl T 60 FT	LT 620 R3 FT	6225230	Kus	1 Kus
Vestavný odbočný díl 60 FT	LAA 620 R3 FT	6225870	Kus	1 Kus
Prvek s kloubovým obloukem 60 FT	LGBE 620 FT	6225470	Kus	1 Kus
Ochranný kryt 60	SKH 60 OR	6222537	Pár	40 Pár
Úhelník	LAW FT	6221513	Kus	10 Kus
Příchytka FT	LAS 60 FT	6221378	Kus	10 Kus
Přepážka 45 DD	TSG 45 DD	6062321	m	3 m
Rohový plech DD	LEB 25 DD	6221216	Kus	1 Kus
Rohový plech DD	LEB 50 DD	6221259	Kus	1 Kus
Odbočný plech FT	LAB 20 FT	6220436	Kus	1 Kus
Vkládací plech DD	ELB-L 20 DD	6103352	m	3 m
