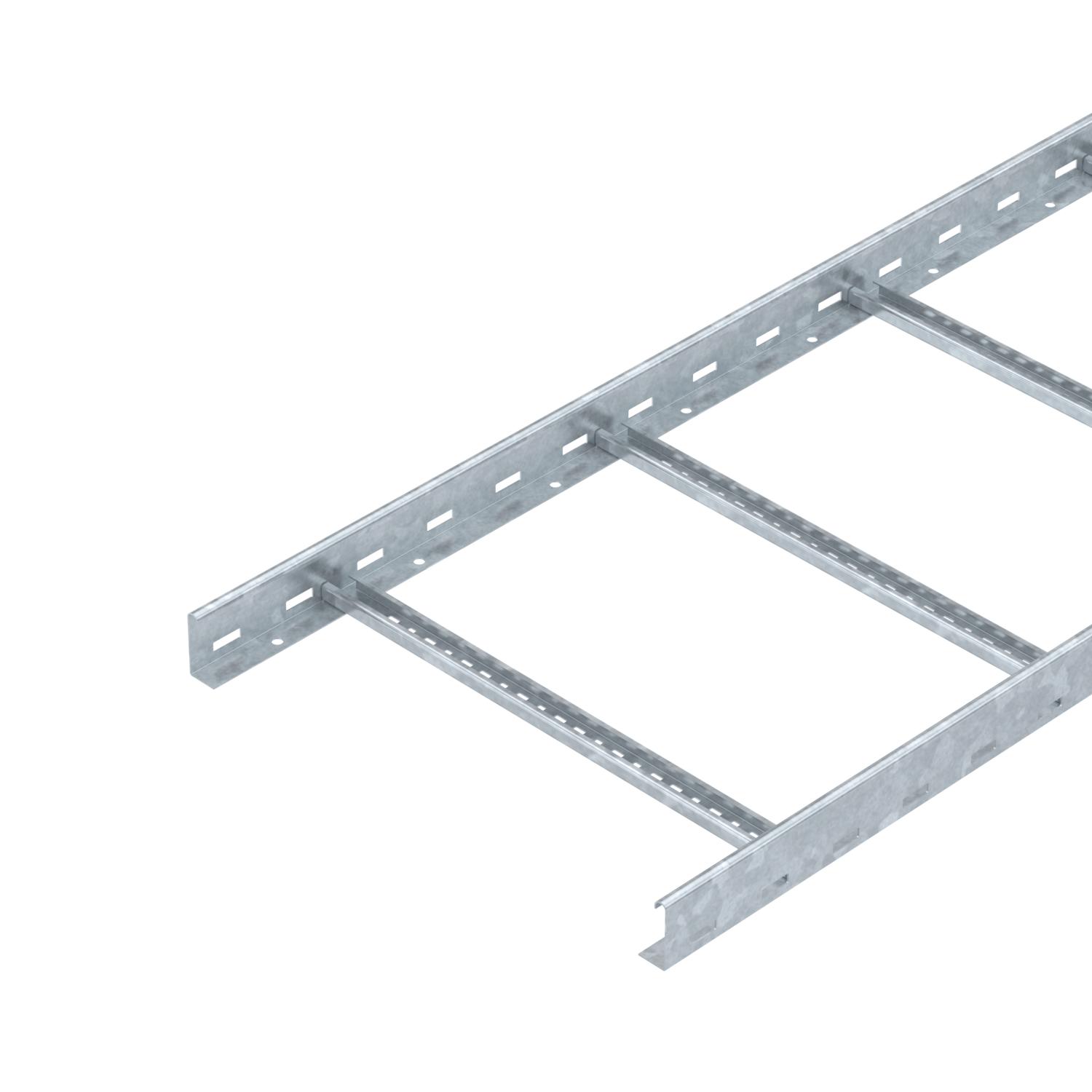

Kabelový žebřík LG 60, 3 m VS FT
Obj. č. 6208574 | EAN 4012195434214
- Popis výrobku
-
Popis výrobkuKabelový žebřík s výškou bočnice 60 mm a s přinýtovaným nahoru otevřeným profilem C příčky.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.
Jiné šířky jsou k dispozici na dotaz.
Kabelový žebřík je dodáván složený.
Vhodné třmenové příchytky 2056 H, Typ BS-H…
Kabelové žebříky o šířce od 200 mm do 400 mm jsou také schváleny pro stoupací trasy v systémech s elektrickou funkční integritou dle DIN 4102 část 12, resp. ČSN 73 0895. Kabely lze instalovat pomocí příchytek typu 2056 M, schválených pro systémy se zachováním funkčnosti.
-
- Technické údaje
-
Technické údaje

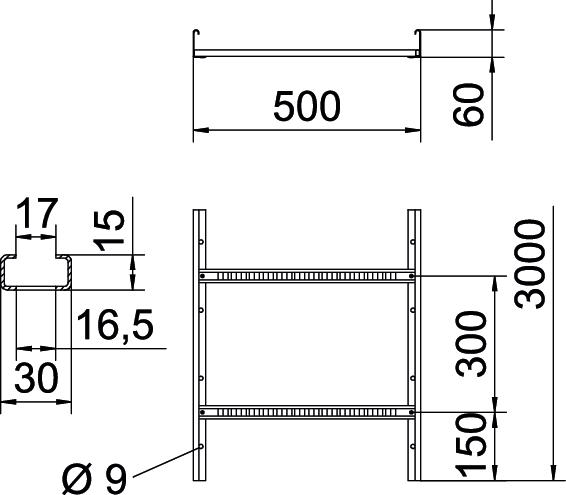

Barva pozinkováno Děrování bočnice Ano Materiál Ocel Nerezová ocel, mořená Ne Odpovídá požadavkům ROHS Ano Povrch žárově zinkováno ponorem Produktová řada Řada LG Provedení bočnice plochý profil Provedení příček Profil děrovaný Provedení pro velká rozpětí Ne Rozměr 60x500x3000 tloušťka bočnice 1,5 mm Upevnění příčky Slepé nýtování Užitečný průřez 24800 mm² Užitečný průřez 248 cm² Vzdálenost příček 300 mm Zachování funkčnosti Ne Rozměry
Délka 3000 mm Rozměr B 500 mm Šířka 500 mm Šířka výřezu, příčka 16,50 Výška 60 mm Zatížení
Vzdálenost podpěr 1,5 m 3,1 kN/m Vzdálenost podpěr 2,0 m 2,25 kN/m Vzdálenost podpěr 2,5 m 1,5 kN/m Vzdálenost podpěr 3,0 m 1,1 kN/m Vzdálenost podpěr 3,5 m 0,75 kN/m Vzdálenost podpěr 4,0 m 0,45 kN/m Vzdálenost podpěr 4,5 m 0,3 kN/m Vzdálenost podpěr 5,0 m 0,15 kN/m CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 7,9526 kg CO2e / 1 metr CO₂ Footprint (GWP) 7,9526 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit m Declared Unit Quantity 1 Technické údaje
Zatěžovací diagram kabelového žebříku typu LG 60 VS
-
Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
-
Rozpětí podpěr v mm
-
Průhyb bočnice v mm při dovolených kN/m
-
Schéma zatížení při zkušební metodě
-
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
-
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
-
