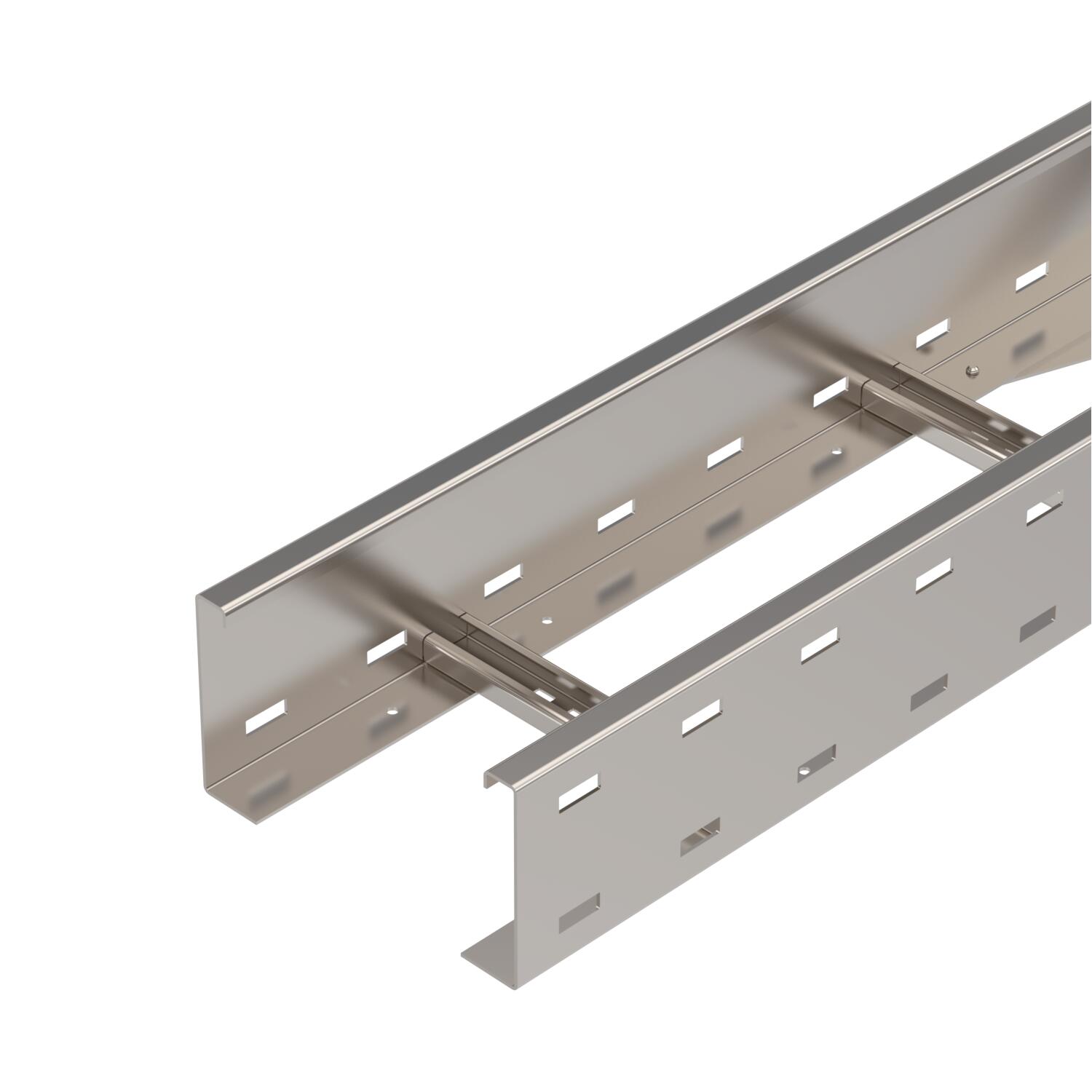

Kabelový žebřík pro velká rozpětí WKLG 110 A2
Obj. č. 6311202 | EAN 4012195037262
- Popis výrobku
-
Popis výrobkuKabelový žebřík pro velká rozpětí s děrovanou bočnicí o výšce 110 mm. Upevnění kabelů a vedení pomocí třmenové příchytky typu 2056.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.
Podélné spojky typu WRVL 110 je nutné zvlášť objednat.
-
- Technické údaje
-
Technické údaje
Barva ocelová Děrování bočnice Ano Materiál Nerez ocel, materiál 1.4307 Nerezová ocel, mořená Ne Povrch Holé, dodatečně ošetřeno Provedení bočnice Profil (otevřený) Provedení příček Profil děrovaný Provedení pro velká rozpětí Ano Rozměr 110x200 Rozměr 110x200x6000 tloušťka bočnice 2 mm Upevnění příčky Plně nýtováno Užitečný průřez 186 cm² Užitečný průřez 18600 mm² Zachování funkčnosti Ne Rozměry

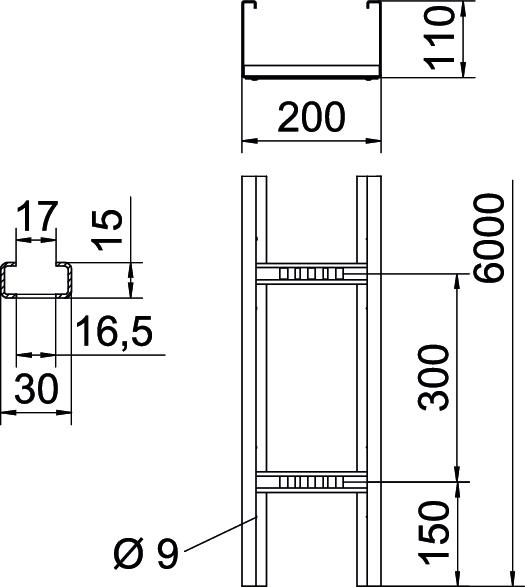

Délka 6000 mm Rozměr B 200 mm Rozměr L 6000 mm Šířka 200 mm Šířka výřezu, příčka 17,00 Výška 110 mm Zatížení
Vzdálenost podpěr 3,0 m 2,3 kN/m Vzdálenost podpěr 3,5 m 1,9 kN/m Vzdálenost podpěr 4,0 m 1,6 kN/m Vzdálenost podpěr 4,5 m 1,33 kN/m Vzdálenost podpěr 5,0 m 1,1 kN/m Vzdálenost podpěr 6,0 m 0,8 kN/m Vzdálenost podpěr 7,0 m 0,4 kN/m CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 28,2061 kg CO2e / 1 metr CO₂ Footprint (GWP) 28,2061 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) m Declared Unit Quantity (LCA) 1 Technické údaje
Zatěžovací diagram kabelového žebříku pro velká rozpětí typu WKLG 110
- Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Víko s otočnou západkou, A2
WDRL 1116 20 A2 6227360 3 m
Podélná spojka A2
WRVL 110 A2 6091229 2 Kus
Úhlová spojka 110 A2
WRWVK 110 A2 6091393 2 Kus
Ochranný kryt
SKHW 110 OR 6310398 20 Pár

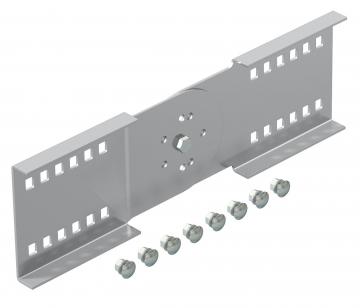

Kloubová spojka A2
WRGV 110 A2 6091338 2 Kus
Přepážka 85 A2
TSG 85 A2 6062173 3 m
90° oblouk 110 A2
WLB 90 112 A2 6312539 1 Kus - Ke stažení
-
