Kabelový žebřík pro velká rozpětí WKLG 110 A2
Obj. č. 6311218 | EAN 4012195037323
- Popis výrobku
-

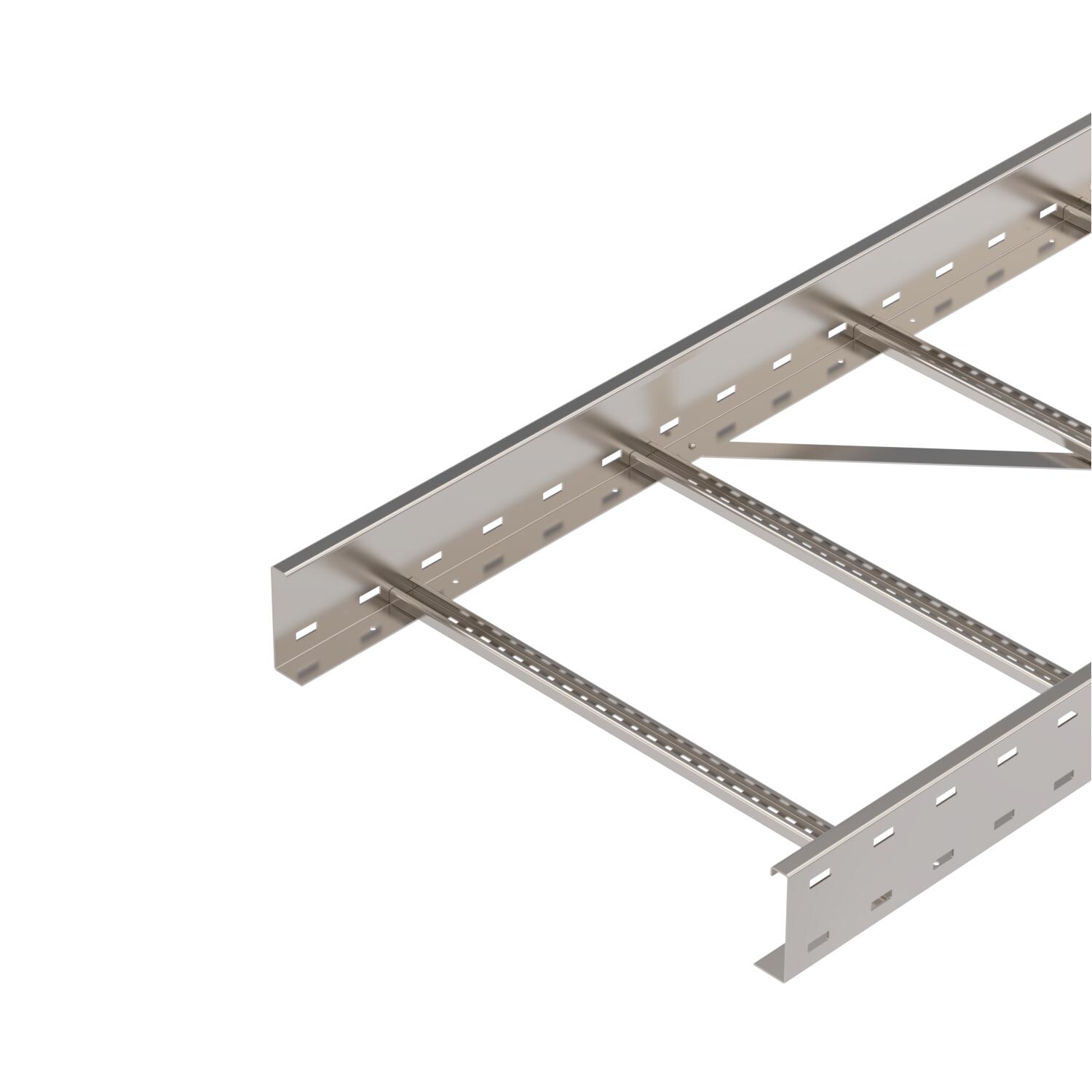

Popis výrobkuKabelový žebřík pro velká rozpětí s děrovanou bočnicí o výšce 110 mm. Upevnění kabelů a vedení pomocí třmenové příchytky typu 2056.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.
Podélné spojky typu WRVL 110 je nutné zvlášť objednat.
-
- Technické údaje
-
Technické údaje
Barva ocelová Děrování bočnice Ano Materiál Nerez ocel, materiál 1.4307 Nerezová ocel, mořená Ne Povrch Holé, dodatečně ošetřeno Provedení bočnice Profil (otevřený) Provedení příček Profil děrovaný Provedení pro velká rozpětí Ano Rozměr 110x600 Rozměr 110x600x6000 tloušťka bočnice 2 mm Upevnění příčky Plně nýtováno Užitečný průřez 56600 mm² Užitečný průřez 566 cm² Zachování funkčnosti Ne Rozměry

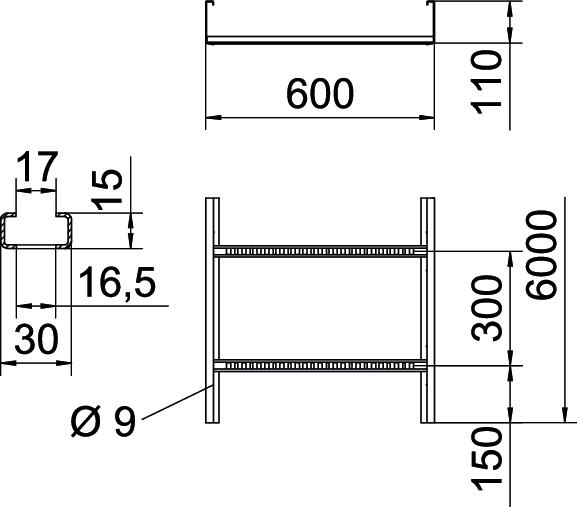

Délka 6000 mm Rozměr B 600 mm Rozměr L 6000 mm Šířka 600 mm Šířka výřezu, příčka 17,00 Výška 110 mm Zatížení
Vzdálenost podpěr 3,0 m 2,3 kN/m Vzdálenost podpěr 3,5 m 2,25 kN/m Vzdálenost podpěr 4,0 m 2,1 kN/m Vzdálenost podpěr 4,5 m 1,83 kN/m Vzdálenost podpěr 5,0 m 1,5 kN/m Vzdálenost podpěr 6,0 m 1 kN/m Vzdálenost podpěr 7,0 m 0,7 kN/m CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 33,146 kg CO2e / 1 metr CO₂ Footprint (GWP) 33,146 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) m Declared Unit Quantity (LCA) 1 Technické údaje
Zatěžovací diagram kabelového žebříku pro velká rozpětí typu WKLG 110
- Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Víko s otočnou západkou, A2
WDRL 1116 60 A2 6227368 3 m
Podélná spojka A2
WRVL 110 A2 6091229 2 Kus
Úhlová spojka 110 A2
WRWVK 110 A2 6091393 2 Kus
Ochranný kryt
SKHW 110 OR 6310398 20 Pár
Kloubová spojka A2
WRGV 110 A2 6091338 2 Kus
Přepážka 85 A2
TSG 85 A2 6062173 3 m
90° oblouk 110 A2
WLB 90 116 A2 6312547 1 Kus - Ke stažení
-
