Poznámka: Výroba tohoto výrobku bude ukončena. Náhradu naleznete zde: 6087116 / Kabelový žlab IKS 60 FS

Kabelový žlab DKS 60 FS

Obj. č. / Typ

Délka	3000 mm

Šířka

Tloušťka plechu

Zachování funkčnosti	Ne

Materiál	Ocel

Povrch	pásově zinkováno

Popis výrobku

Popis výrobku

DKS 60 = systém kabelových žlabů s mnohočetným děrováním s výškou bočnice 60 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Systém kabelových žlabů s mnohočetným děrováním ( podíl 30%) podle Směrnice VdS 2092 k montáži pod sprinklery.

Technické údaje

Barva	pozinkováno
CO2 stopa (GWP) od kolébky po bránu	4,4318 kg CO₂e / 1 metr
Délka	3000 mm
Délka	10 ft
Děrování bočnice	Ano
Druh spojky kabelového nosného systému	šroubovaný
Materiál	Ocel
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Povrch	pásově zinkováno
Provedení pro velká rozpětí	Ne
Provedení spojky	bez spojky
Rozměr	60 x 100
Rozměr	60x100x3000
Rozměr B	100 mm
Rozmístění otvorů NATO	Ne

Šířka	4 in
Šířka	100 mm
S vrchním dílem	Ne
Tloušťka plechu	0,04 in
Tloušťka plechu	1 mm
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	5800 mm²
Užitečný průřez	58 cm²
Vložka, sprinkler	Ano
Výška	60 mm
Výška	2 in

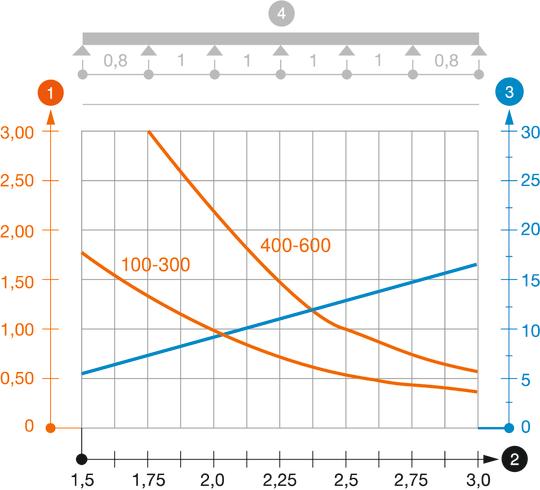

Vzdálenost podpěr 1,5 m	1,75 kN/m
Vzdálenost podpěr 2,0 m	0,95 kN/m
Vzdálenost podpěr 2,5 m	0,5 kN/m
Vzdálenost podpěr 3,0 m	0,4 kN/m
Zachování funkčnosti	Ne

Technické údaje

Všechny typy

Typ	Délka	Šířka	Tloušťka plechu	Zachování funkčnosti	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.

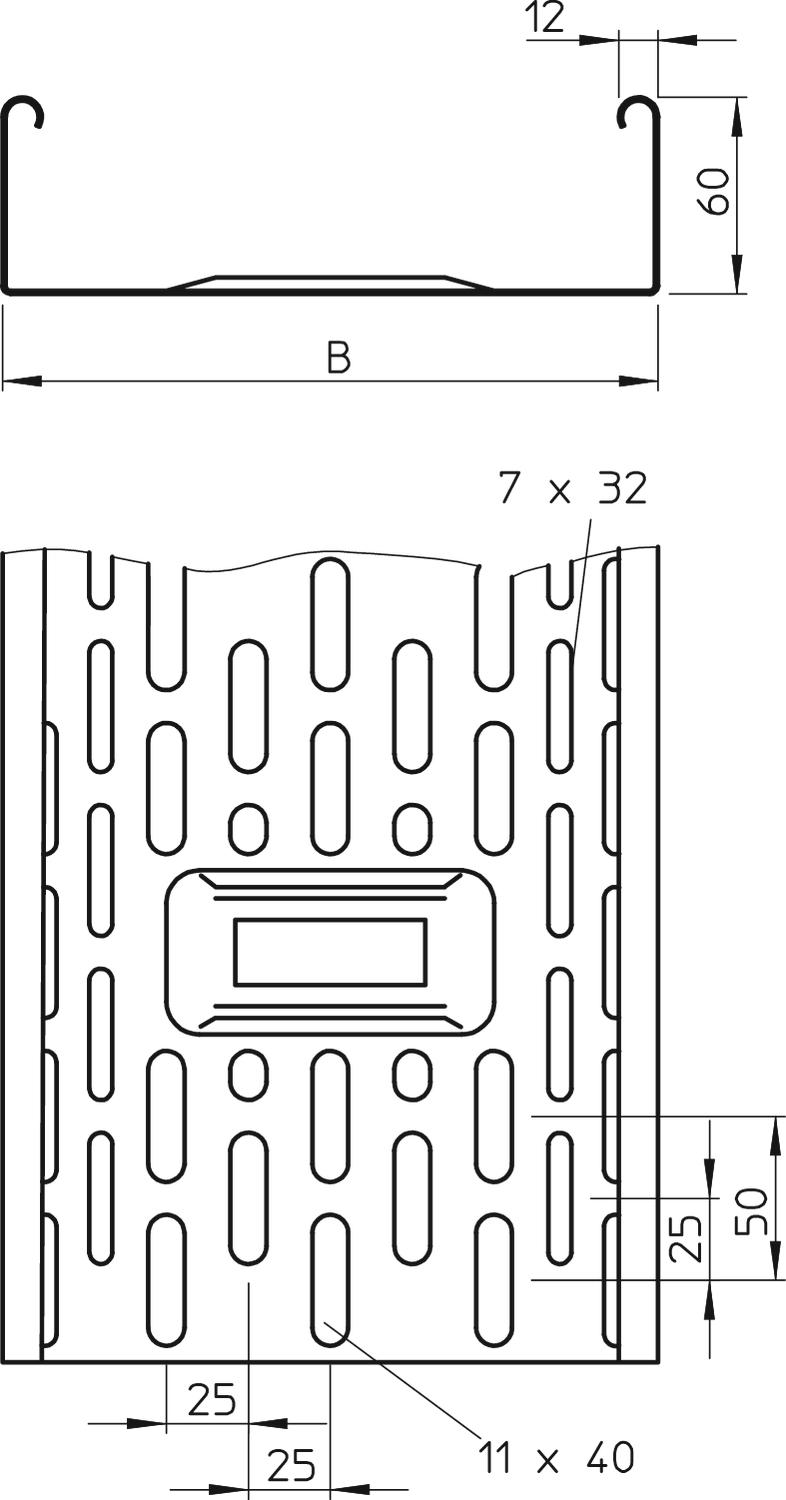

DKS 610 FS	3000 mm	100 mm	1 mm	Ne	Ocel	pásově zinkováno	6085016	m	3 m

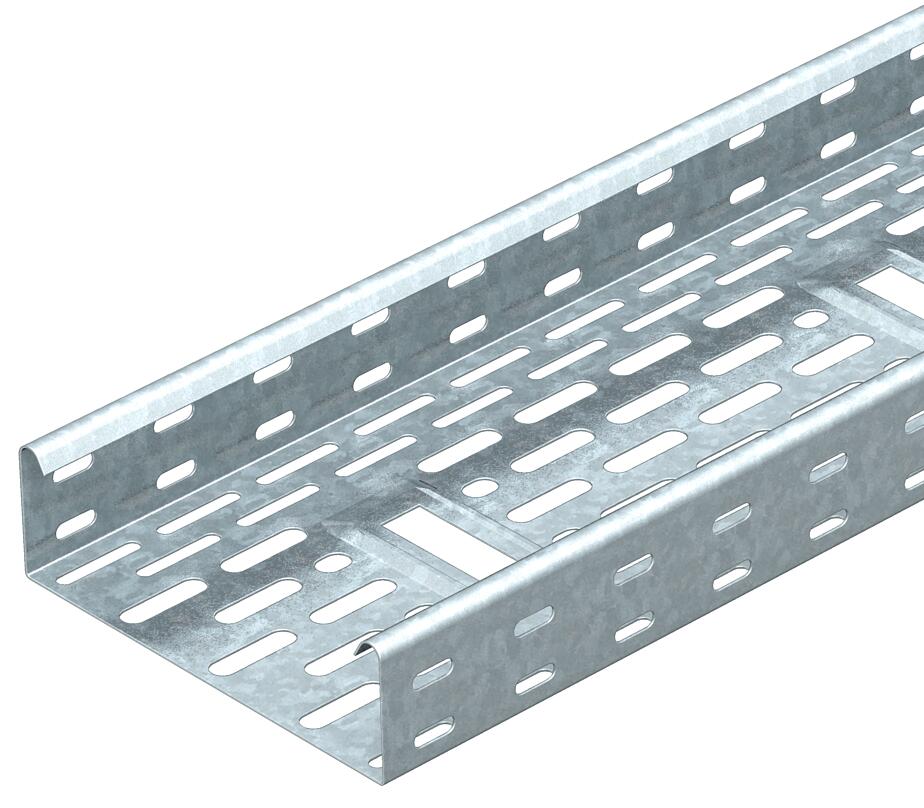

DKS 620 FS	3000 mm	200 mm	1 mm	Ne	Ocel	pásově zinkováno	6085032	m	3 m

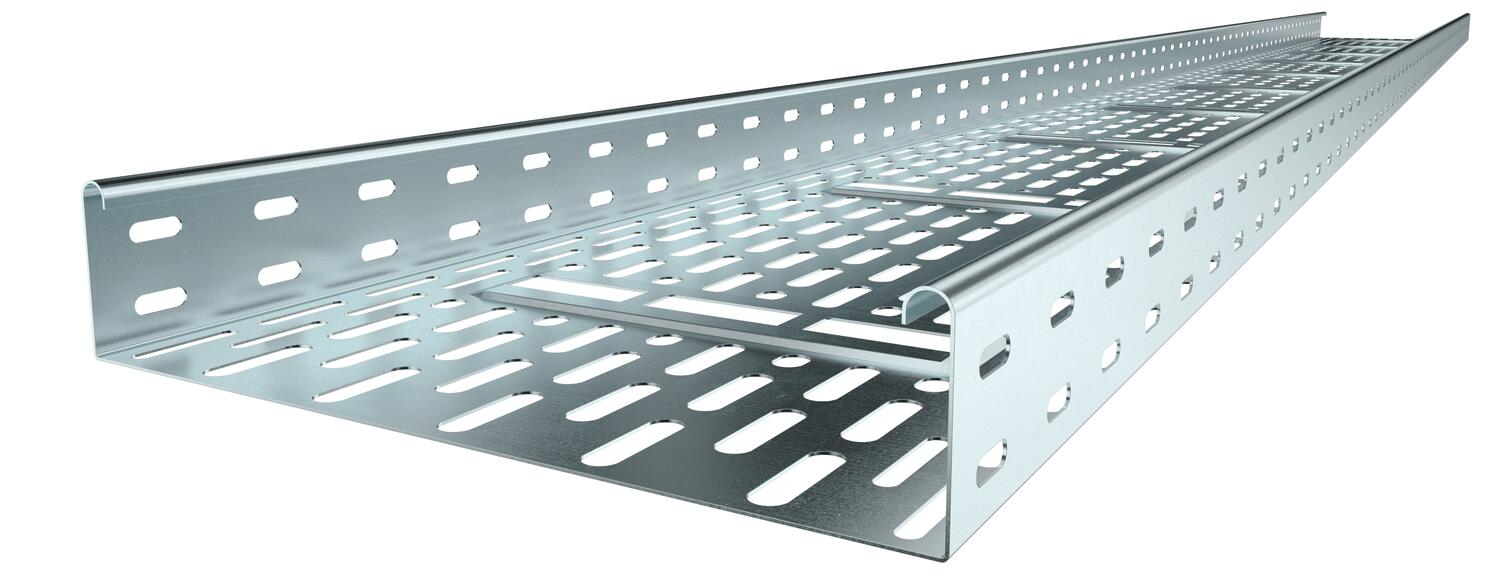

DKS 630 FS	3000 mm	300 mm	1 mm	Ne	Ocel	pásově zinkováno	6085059	m	3 m
DKS 640 FS	3000 mm	400 mm	1,5 mm	Ne	Ocel	pásově zinkováno	6085202	m	3 m
DKS 650 FS	3000 mm	500 mm	1,5 mm	Ne	Ocel	pásově zinkováno	6085229	m	3 m
DKS 660 FS	3000 mm	600 mm	1,5 mm	Ne	Ocel	pásově zinkováno	6085245	m	3 m

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.

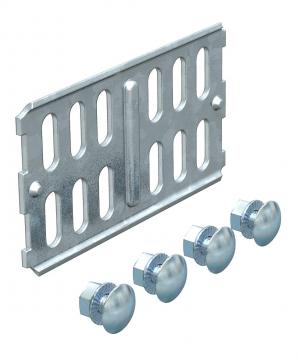

Podélné spojky FS	RLVK 60 FS	6067093	Kus	10 Kus
Podélná spojka FT	RLVK 60 FT	6067603	Kus	10 Kus

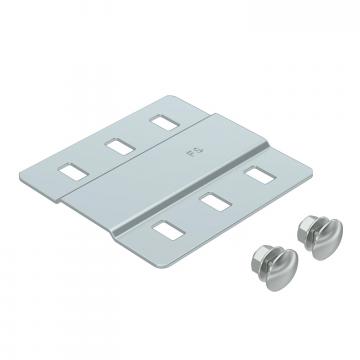

Spojovací lišta FS	SSLB 100 FS	7070205	Kus	20 Kus
Spojovací lišta DD	SSLB 100 DD	7070306	Kus	20 Kus

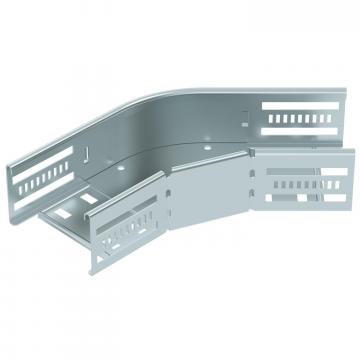

45° oblouk 60 FS	RB 45 610 FS	6036100	Kus	1 Kus

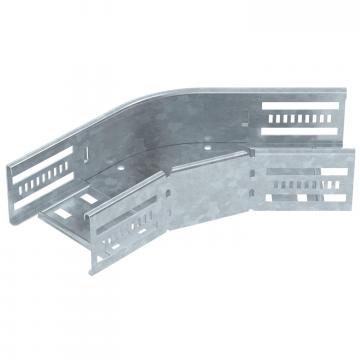

45° oblouk 60 FT	RB 45 610 FT	6036130	Kus	1 Kus

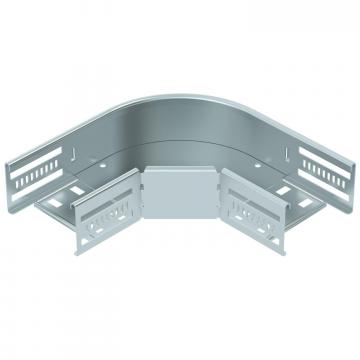

Oblouk 90°, bočnice 60 FS	RB 90 610 FS	6036560	Kus	1 Kus

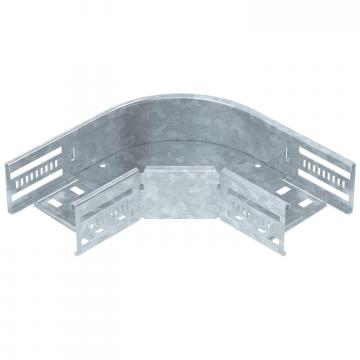

Oblouk 90°, bočnice 60 FT	RB 90 610 FT	6036590	Kus	1 Kus

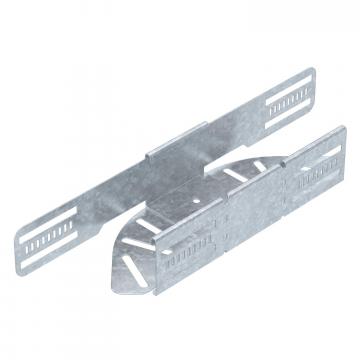

Oblouk s nastavitelným úhlem 60 FT	RB W 610 FT	6037120	Kus	1 Kus

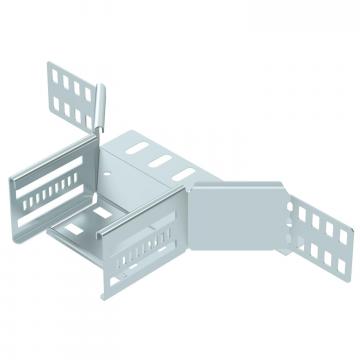

Vestavný odbočný díl 60 FS	RAA 610 FS	6042111	Kus	1 Kus
Vestavný odbočný díl 60 FT	RAA 610 FT	6042211	Kus	1 Kus

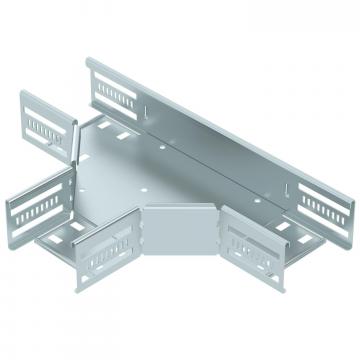

Díl T 60 FS	RT 610 FS	6038100	Kus	1 Kus

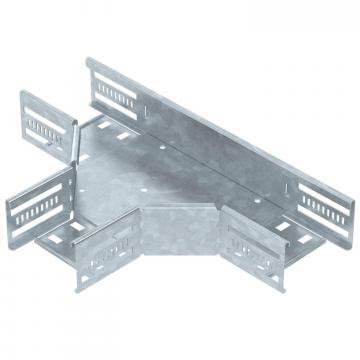

Díl T 60 FT	RT 610 FT	6038130	Kus	1 Kus

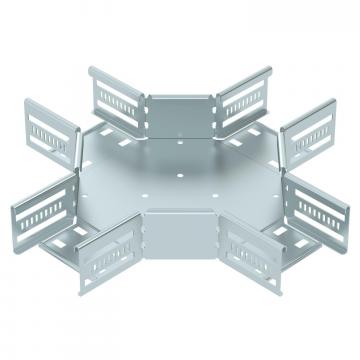

Křížení 60 FS	RK 610 FS	7027311	Kus	1 Kus
Víko s otočnou západkou, FS	DRL 100 FS	6052096	m	3 m
Víko s otočnou západkou, DD	DRL 100 DD	6052703	m	3 m
Přepážka 60 FS	TSG 60 FS	6062068	m	3 m
Přepážka 60 DD	TSG 60 DD	6062327	m	3 m

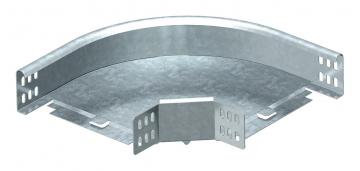

90° oblouk 60 FS	RB 90 610 FS	6043216	Kus	1 Kus
