Spojovací lišta FS 85 | 4 | 100 | 1,5

morepic-1

morepic-2

Spojovací lišta FS

Obj. č. 7070205 | EAN 4012196079971

Obj. č. / Typ

Šířka

Výška	4 mm

Rozměr B

Tloušťka plechu	1,5 mm

Popis výrobku

Popis výrobku

Spojovací lišta v širokém provedení pro použití u všech kabelových žlabů a kabelových žlabů pro velká rozpětí. Včetně upevňovacího materiálu.

Včetně příslušného upevňovacího materiálu.

Technické údaje

Technické údaje

Barva	pozinkováno
CO2 stopa (GWP) od kolébky po bránu	0,2841 kg CO2e / 1 Kus
Délka	100 mm
Kloubová spojka svislá	Ne
Kloubová spojka vodorovná	Ne
Materiál	Ocel
Nerezová ocel, mořená	Ne
Počet šroubů	2 St.
Povrch	pásově zinkováno
Provedení	Spojovací lišta
Provedení pro velká rozpětí	Ano

Rozměr	B100mm
Rozměr B	100 mm
Šířka	4 in
Šířka	85 mm
Tloušťka plechu	1,5 mm
Vhodný pro kabelový žebřík	Ne
Vhodný pro kabelový žlab	Ano
Vhodný pro mřížový žlab	Ne
Výška	4 mm
Zachování funkčnosti	Ano
Způsob spojení	Šroubová spojka

Všechny typy

Všechny typy

Typ	Šířka	Výška	Rozměr B	Tloušťka plechu	Obj. č.	Množství	Nejm. prod. jedn.
SSLB 100 FS	85 mm	4 mm	100 mm	1,5 mm	7070205	Kus	20 Kus
SSLB 200 FS	185 mm	4 mm	200 mm	1,5 mm	7070213	Kus	20 Kus
SSLB 300 FS	285 mm	4 mm	300 mm	1,5 mm	7070217	Kus	20 Kus
SSLB 400 FS	385 mm	4 mm	400 mm	1,5 mm	7070221	Kus	20 Kus
SSLB 500 FS	485 mm	4 mm	500 mm	1,5 mm	7070225	Kus	20 Kus
SSLB 550 FS	535 mm	4 mm	550 mm	1,5 mm	7070229	Kus	20 Kus
SSLB 600 FS	585 mm	4 mm	600 mm	1,5 mm	7070233	Kus	20 Kus

Ke stažení

Datový list SSLB 100 FS / 7070205 , 0.17MB , pdf

Příručka KTS cable tray systems , 1.61MB , pdf

Příručka Požární ochrana v elektrotechnice – příručka požárně bezpečné instalace budovy , 2.10MB , pdf

Brožura False ceiling installations , 2.70MB , pdf

Katalog Safety and protection installations – fire-tested routing systems , 19.95MB , pdf

Katalog Cable support systems , 54.52MB , pdf

EU prohlášení o shodě SSLB 100 FS / 7070205 , 0.12MB , pdf

UK - Prohlášení shody SSLB 100 FS / 7070205 , 0.09MB , pdf

Stáhnout

REACH Prohlášení o shodě SSLB 100 FS / 7070205 , 0.12MB , pdf

Stáhnout

RoHS Prohlášení o shodě SSLB 100 FS / 7070205 , 0.12MB , pdf

Stáhnout

Návod k montáži Násuvné systémy kabelových žlabů Magic , 12.23MB , pdf

Návod k montáži Návod k montáži šroubovacích systémů kabelových žlabů , 9.41MB , pdf

Návod k montáži Screwable cable trays with fittings for screwing and clamping , 5.98MB , pdf

Návod k montáži General information on the mounting , 2.65MB , pdf

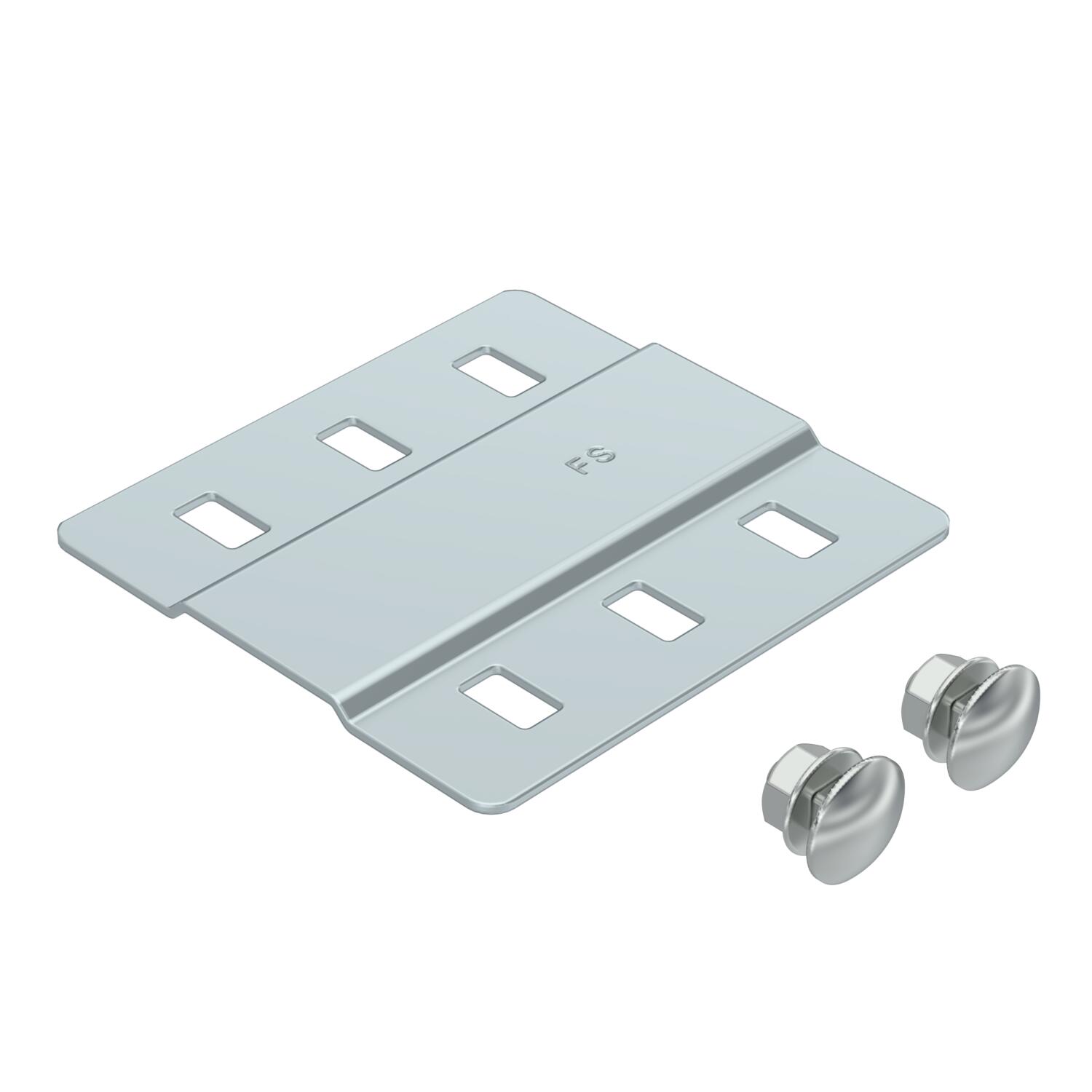

Výrobková grafika SSLB 100 FS / 7070205, 51.07 kB, jpg

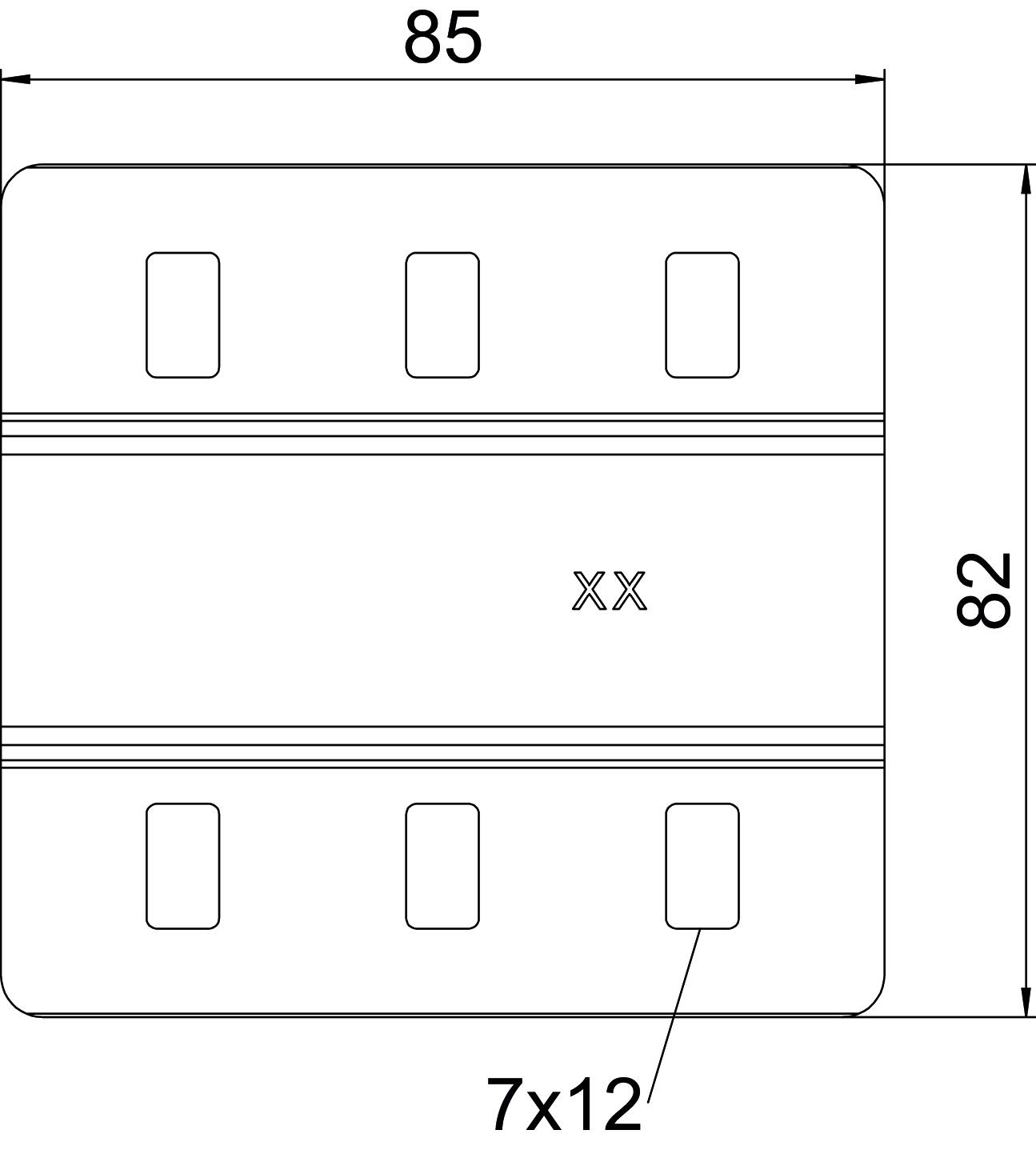

Rozměrový výkres SSLB 100 FS / 7070205, 60.30 kB, jpg

SSLB 100 FS / 7070205

7070205_KSTP1.stp, 274.69 kB

Stoßstellenleiste.rfa, 392.00 kB
