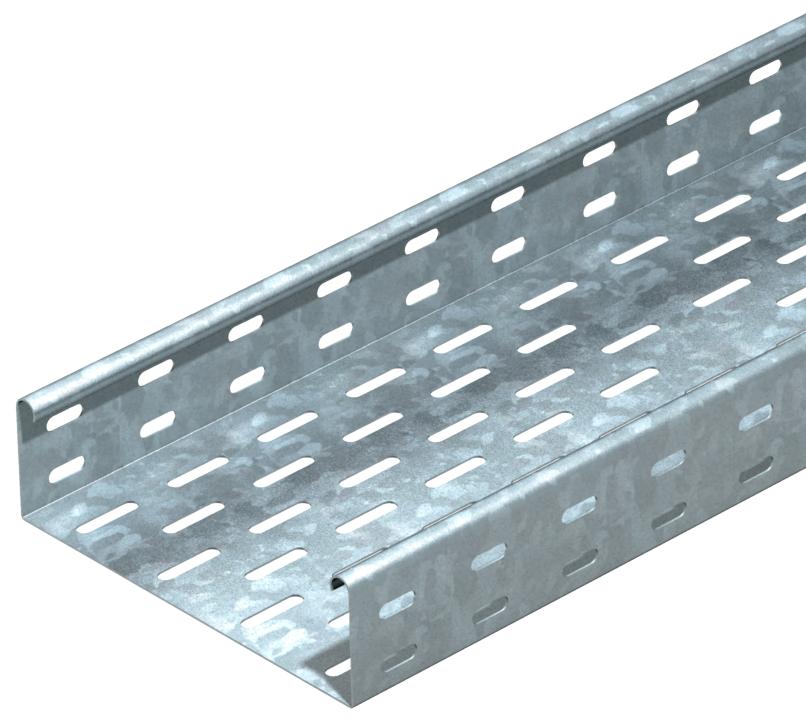

Kabelový žlab EKS 60 FS

Obj. č. / Typ

Délka	3000 mm

Šířka

Tloušťka plechu	2 mm

Zachování funkčnosti	Ne

Materiál	Ocel

Povrch	pásově zinkováno

Popis výrobku

Popis výrobku

EKS 60 = Systém extra těžkých kabelových žlabů s bočnicí 60 mm vysokou.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Podélné spojky je nutné u všech provedení objednat samostatně.

Technické údaje

Barva	pozinkováno
Děrování bočnice	Ano
Druh spojky kabelového nosného systému	šroubovaný
Materiál	Ocel
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Odpovídá požadavkům ROHS	Ano
Povrch	pásově zinkováno
Produktová řada	Řada EKS
Provedení pro velká rozpětí	Ne
Provedení spojky	bez spojky

Rozměr	60x100x3000
Rozměr	60 x 100
Rozmístění otvorů NATO	Ne
S vrchním dílem	Ne
Tloušťka plechu	0,1 in
Tloušťka plechu	2 mm
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	5800 mm²
Užitečný průřez	58 cm²
Zachování funkčnosti	Ne

Vzdálenost podpěr 1,5 m	3,3 kN/m
Vzdálenost podpěr 2,0 m	2,2 kN/m

Vzdálenost podpěr 2,5 m	1,6 kN/m
Vzdálenost podpěr 3,0 m	0,95 kN/m

CO2 stopa (GWP) od kolébky po bránu	8,5763 kg CO2e / 1 metr
CO₂ Footprint (GWP)	8,5763 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit	m
Declared Unit Quantity	1

Technické údaje

Všechny typy

Typ	Délka	Šířka	Tloušťka plechu	Zachování funkčnosti	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
EKS 610 FS	3000 mm	100 mm	2 mm	Ne	Ocel	pásově zinkováno	6056148	m	3 m
EKS 620 FS	3000 mm	200 mm	2 mm	Ne	Ocel	pásově zinkováno	6056229	m	3 m

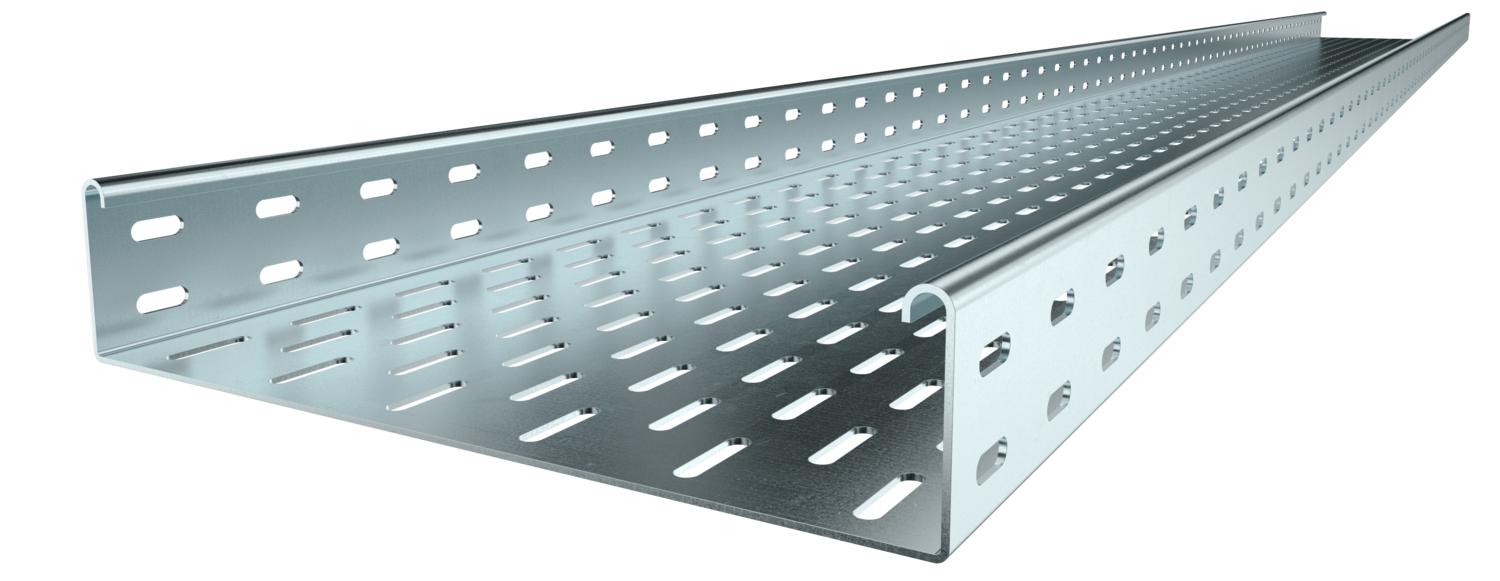

EKS 630 FS	3000 mm	300 mm	2 mm	Ne	Ocel	pásově zinkováno	6056326	m	3 m
EKS 640 FS	3000 mm	400 mm	2 mm	Ne	Ocel	pásově zinkováno	6056423	m	3 m
EKS 650 FS	3000 mm	500 mm	2 mm	Ne	Ocel	pásově zinkováno	6056520	m	3 m
EKS 660 FS	3000 mm	600 mm	2 mm	Ne	Ocel	pásově zinkováno	6056628	m	3 m

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Podélné spojky FS	RLVK 60 FS	6067093	Kus	10 Kus
Spojovací lišta FS	SSLB 100 FS	7070205	Kus	20 Kus
45° oblouk 60 FS	RB 45 610 FS	6036100	Kus	1 Kus
Oblouk 90°, bočnice 60 FS	RB 90 610 FS	6036560	Kus	1 Kus
Vestavný odbočný díl 60 FS	RAA 610 FS	6042111	Kus	1 Kus
Díl T 60 FS	RT 610 FS	6038100	Kus	1 Kus
Křížení 60 FS	RK 610 FS	7027311	Kus	1 Kus
Víko s otočnou západkou, FS	DRL 100 FS	6052096	m	3 m
Přepážka 60 FS	TSG 60 FS	6062068	m	3 m
90° oblouk 60 FS	RB 90 610 FS	6043216	Kus	1 Kus
