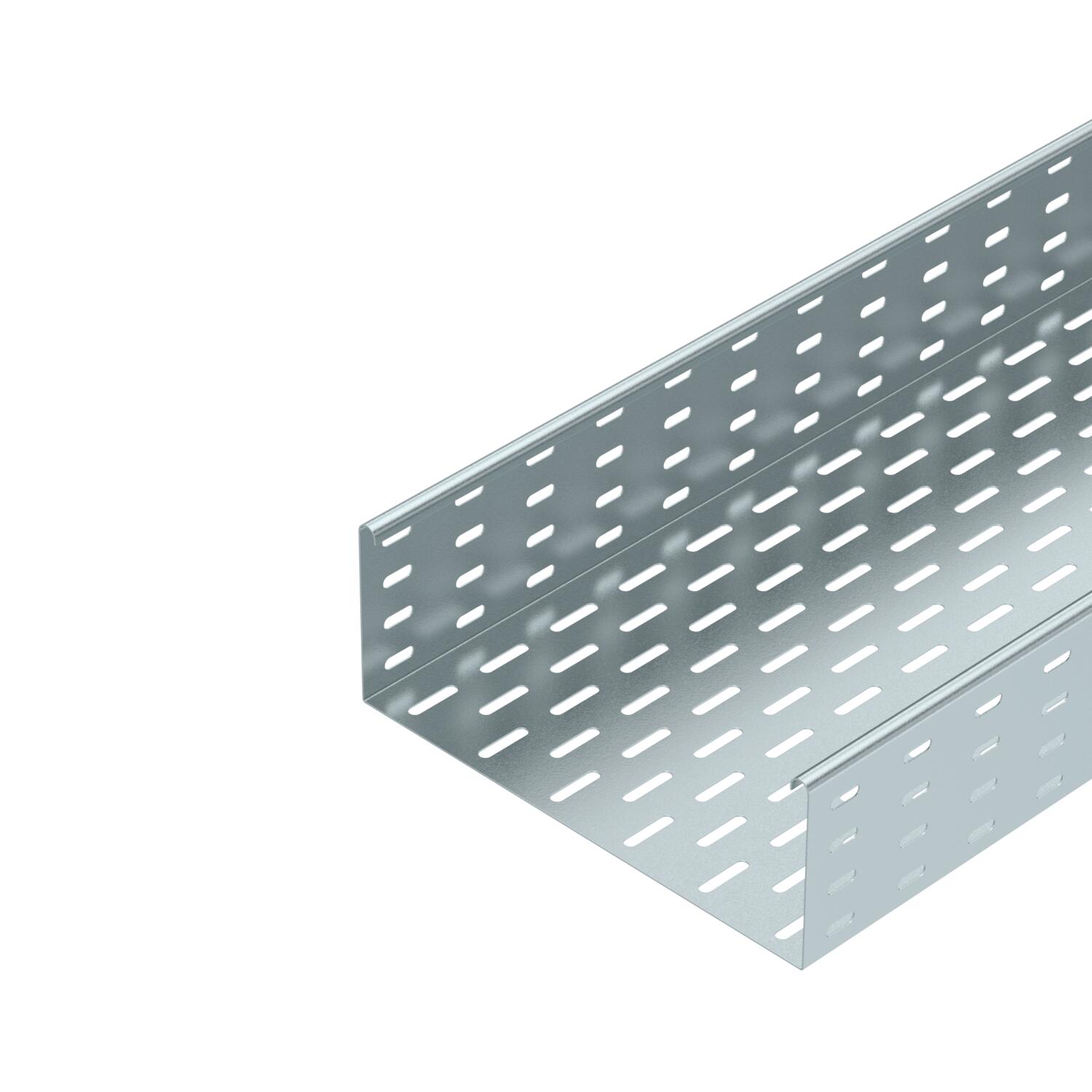

Kabelový žlab MKS 110 FS

Obj. č. / Typ

Délka	3000 mm

Šířka

Tloušťka plechu	1 mm

Zachování funkčnosti	Ne

Materiál	Ocel

Povrch	pásově zinkováno

Popis výrobku

Popis výrobku

MKS 110 = Systém středně těžkých kabelových žlabů s bočnicí výšky 110 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Technické údaje

Barva	pozinkováno
CO2 stopa (GWP) od kolébky po bránu	10,1972 kg CO2e / 1 metr
Délka	10 ft
Délka	3000 mm
Děrování bočnice	Ano
Dimension W	300 mm
Druh spojky kabelového nosného systému	šroubovaný
Materiál	Ocel
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Povrch	pásově zinkováno
Provedení pro velká rozpětí	Ne
Provedení spojky	bez spojky

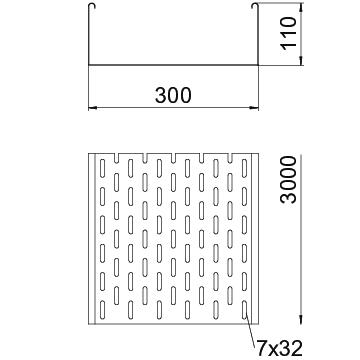

Rozměr	110 x 300
Rozměr	110x300x3000
Rozmístění otvorů NATO	Ne

Šířka	12 in
Šířka	300 mm
S vrchním dílem	Ne
Tloušťka plechu	0,04 in
Tloušťka plechu	1 mm
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	32800 mm²
Užitečný průřez	328 cm²
Výška	110 mm
Výška	4 in
Vzdálenost podpěr 1,5 m	1,85 kN/m
Vzdálenost podpěr 2,0 m	1,3 kN/m
Vzdálenost podpěr 2,5 m	0,75 kN/m
Vzdálenost podpěr 3,0 m	0,6 kN/m
Zachování funkčnosti	Ne

Technické údaje

Všechny typy

Typ	Délka	Šířka	Tloušťka plechu	Zachování funkčnosti	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
MKS 110 FS	3000 mm	100 mm	1 mm	Ne	Ocel	pásově zinkováno	6060102	m	3 m
MKS 120 FS	3000 mm	200 mm	1 mm	Ne	Ocel	pásově zinkováno	6060196	m	3 m
MKS 130 FS	3000 mm	300 mm	1 mm	Ne	Ocel	pásově zinkováno	6060307	m	3 m
MKS 140 FS	3000 mm	400 mm	1 mm	Ne	Ocel	pásově zinkováno	6060404	m	3 m
MKS 150 FS	3000 mm	500 mm	1 mm	Ne	Ocel	pásově zinkováno	6060412	m	3 m
MKS 155 FS	3000 mm	550 mm	1 mm	Ne	Ocel	pásově zinkováno	6060528	m	3 m

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Podélná a úhlová spojka 110 FS	RLVL 110 FS	6067131	Kus	10 Kus
Spojovací lišta FS	SSLB 300 FS	7070217	Kus	20 Kus
Oblouk 45°, bočnice 110 FS	RB 45 130 FS	6036304	Kus	1 Kus
Oblouk 90°, bočnice 110 FS	RB 90 130 FS	6036806	Kus	1 Kus
Vestavný odbočný díl 110 FS	RAA 130 FS	6042157	Kus	1 Kus
Díl T 110 FS	RT 130 FS	6038306	Kus	1 Kus
Křížení 110 FS	RK 130 FS	7027355	Kus	1 Kus
Víko s otočnou západkou, FS	DRL 300 FS	6052304	m	3 m
Přepážka 110 FS	TSG 110 FS	6062122	m	3 m
90° oblouk 110 FS	RB 90 130 FS	7001932	Kus	1 Kus
