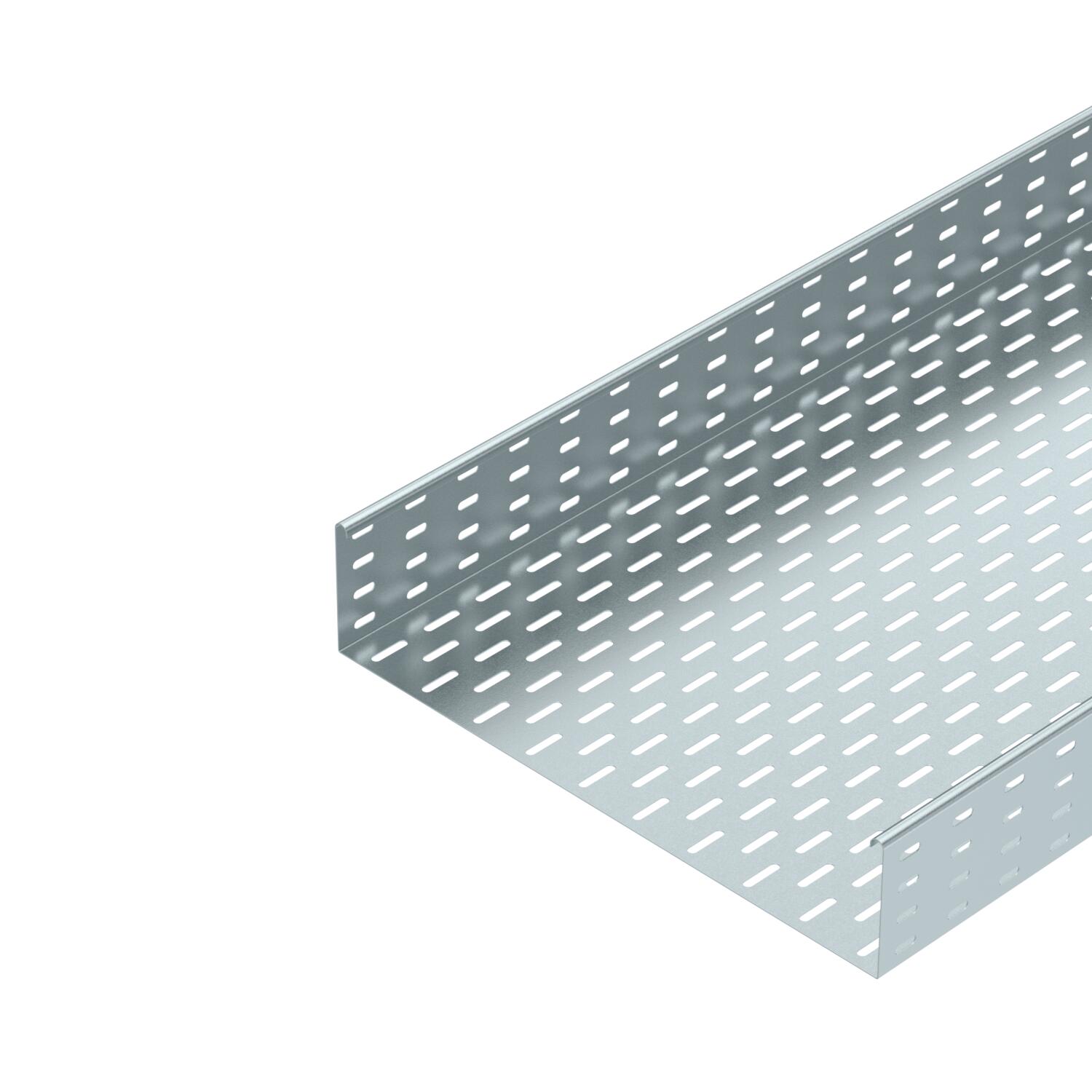

Kabelový žlab MKS 110 FS
Obj. č. 6060412 | EAN 4012196062058
- Popis výrobku
-
Popis výrobkuMKS 110 = Systém středně těžkých kabelových žlabů s bočnicí výšky 110 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
-
- Technické údaje
-
Technické údaje

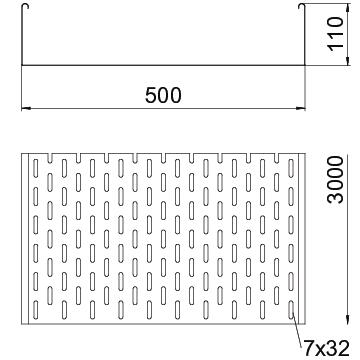

Barva pozinkováno Děrování bočnice Ano Druh spojky kabelového nosného systému šroubovaný Materiál Ocel Montážní děrování ve dně Ano Nerezová ocel, mořená Ne Odpovídá požadavkům ROHS Ano Povrch pásově zinkováno Produktová řada Řada MKS Provedení pro velká rozpětí Ne Provedení spojky bez spojky Rozměr 110x500x3000 Rozměr 110 x 500 Rozmístění otvorů NATO Ne S vrchním dílem Ne Tloušťka plechu 1 mm Tloušťka plechu 0,04 in Typ zkušebního zatížení podle IEC 61537 Typ II Užitečný průřez 548 cm² Užitečný průřez 54800 mm² Zachování funkčnosti Ne Rozměry
Délka 10 ft Délka 3000 mm Rozměr W 500 mm Šířka 500 mm Šířka 20 in Výška 110 mm Výška 4 in Zatížení
Vzdálenost podpěr 1,5 m 1,85 kN/m Vzdálenost podpěr 2,0 m 1,3 kN/m Vzdálenost podpěr 2,5 m 0,75 kN/m Vzdálenost podpěr 3,0 m 0,6 kN/m CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 13,7169 kg CO2e / 1 metr CO₂ Footprint (GWP) 13,7169 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit m Declared Unit Quantity 1 Technické údaje
Zatěžovací diagram kabelového žlabu typu MKS 110
-
Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
-
Rozpětí podpěr v mm
-
Průhyb bočnice v mm při dovolených kN/m
-
Schéma zatížení při zkušební metodě
-
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
-
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
-
- Všechny typy
-
Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Podélná a úhlová spojka 110 FS
RLVL 110 FS 6067131 10 Kus
Spojovací lišta FS
SSLB 500 FS 7070225 20 Kus
Oblouk 45°, bočnice 110 FS
RB 45 150 FS 6036308 1 Kus
Oblouk 90°, bočnice 110 FS
RB 90 150 FS 6036810 1 Kus
Vestavný odbočný díl 110 FS
RAA 150 FS 6042161 1 Kus
Díl T 110 FS
RT 150 FS 6038310 1 Kus
Křížení 110 FS
RK 150 FS 7027361 1 Kus
Víko s otočnou západkou, FS
DRL 500 FS 6052509 3 m
Přepážka 110 FS
TSG 110 FS 6062122 3 m - Ke stažení
-
