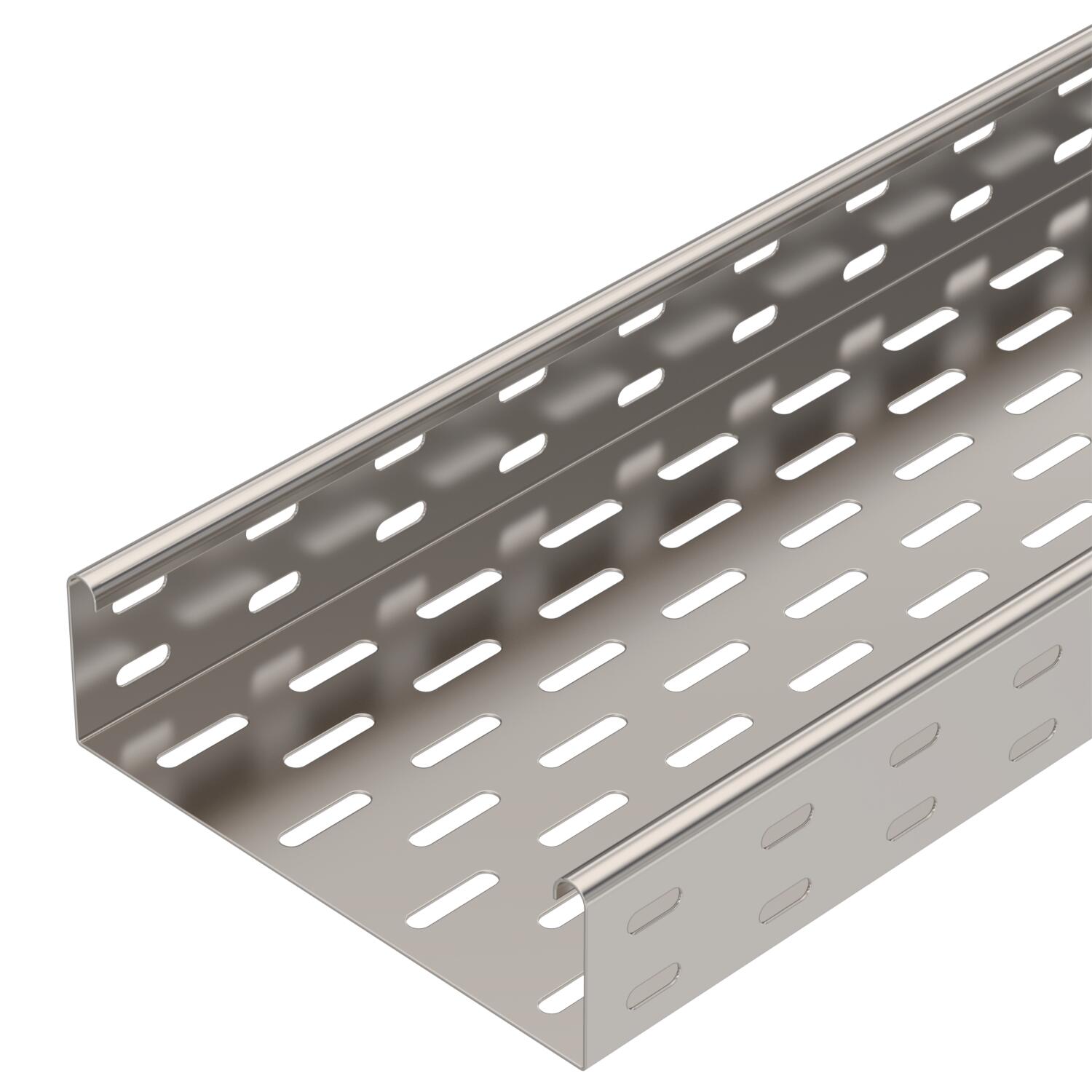

Kabelový žlab MKS 60 A2

Obj. č. / Typ

Délka	3000 mm

Šířka

Tloušťka plechu	1 mm

Zachování funkčnosti	Ne

Materiál	Nerez ocel, materiál 1.4307

Povrch	Holé, dodatečně ošetřeno

Popis výrobku

Popis výrobku

MKS 60 = Systém středně těžkých kabelových žlabů s bočnicí výšky 60 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Kabelový žlab je upevněn na výložníku šrouby FRS M6x 12.

Technické údaje

Barva	ocelová
CO2 stopa (GWP) od kolébky po bránu	12,9921 kg CO2e / 1 metr
Délka	3000 mm
Délka	10 ft
Děrování bočnice	Ano
Druh spojky kabelového nosného systému	šroubovaný
Maß W	200 mm
Materiál	Nerez ocel, materiál 1.4307
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Povrch	Holé, dodatečně ošetřeno
Provedení pro velká rozpětí	Ne
Provedení spojky	bez spojky

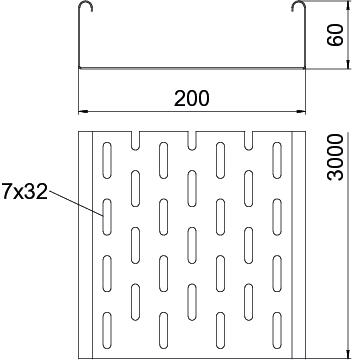

Rozměr	60x200x3000
Rozměr B	200 mm
Rozmístění otvorů NATO	Ne

Šířka	8 in
Šířka	200 mm
S vrchním dílem	Ne
Tloušťka plechu	0,04 in
Tloušťka plechu	1 mm
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	118 cm²
Užitečný průřez	11800 mm²
Výška	60 mm
Výška	2 in
Vzdálenost podpěr 1,5 m	1,5 kN/m
Vzdálenost podpěr 1,75 m	1,25 kN/m
Vzdálenost podpěr 2,0 m	1 kN/m
Vzdálenost podpěr 2,5 m	0,5 kN/m
Zachování funkčnosti	Ne

Technické údaje

Všechny typy

Typ	Délka	Šířka	Tloušťka plechu	Zachování funkčnosti	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
MKS 610 A2	3000 mm	100 mm	1 mm	Ne	Nerez ocel, materiál 1.4307	Holé, dodatečně ošetřeno	6056016	m	3 m
MKS 620 A2	3000 mm	200 mm	1 mm	Ne	Nerez ocel, materiál 1.4307	Holé, dodatečně ošetřeno	6056024	m	3 m
MKS 630 A2	3000 mm	300 mm	1 mm	Ne	Nerez ocel, materiál 1.4307	Holé, dodatečně ošetřeno	6056040	m	3 m
MKS 640 A2	3000 mm	400 mm	1 mm	Ne	Nerez ocel, materiál 1.4307	Holé, dodatečně ošetřeno	6056059	m	3 m

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Podélná spojka A2	RLVK 60 A2	6067654	Kus	10 Kus
Spojovací lišta A2	SSLB 200 A2	7070361	Kus	20 Kus
Oblouk 90°, bočnice 60 A2	RB 90 620 A2	6036624	Kus	1 Kus
Vestavný odbočný díl 60 A2	RAA 620 A2	6042315	Kus	1 Kus
Víko s otočnou západkou, A2	DRL 200 A2	6052894	m	3 m
Přepážka 60 A2	TSG 60 A2	6062084	m	3 m
