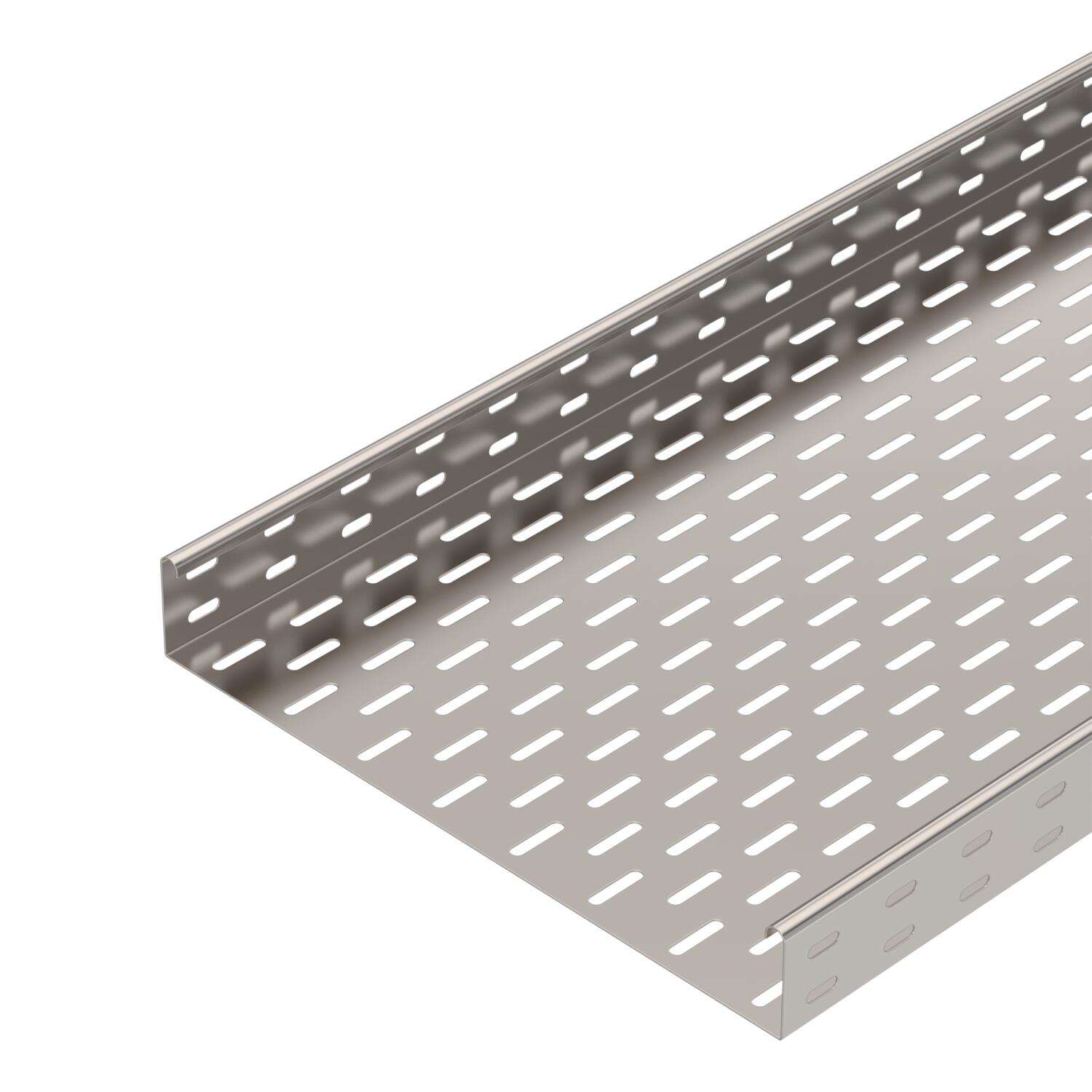

Kabelový žlab MKS 60 A2

Obj. č. / Typ

Délka	3000 mm

Šířka

Tloušťka plechu	1 mm

Zachování funkčnosti	Ne

Materiál	Nerez ocel, materiál 1.4307

Povrch	Holé, dodatečně ošetřeno

Popis výrobku

Popis výrobku

MKS 60 = Systém středně těžkých kabelových žlabů s bočnicí výšky 60 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Kabelový žlab je upevněn na výložníku šrouby FRS M6x 12.

Technické údaje

Barva	ocelová
Děrování bočnice	Ano
Druh spojky kabelového nosného systému	šroubovaný
Materiál	Nerez ocel, materiál 1.4307
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Povrch	Holé, dodatečně ošetřeno
Provedení pro velká rozpětí	Ne
Provedení spojky	bez spojky

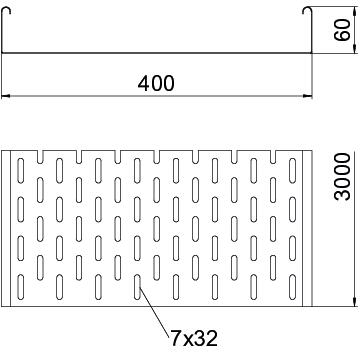

Rozměr	60x400x3000
Rozmístění otvorů NATO	Ne
S vrchním dílem	Ne
Tloušťka plechu	0,04 in
Tloušťka plechu	1 mm
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	238 cm²
Užitečný průřez	23800 mm²
Zachování funkčnosti	Ne

Vzdálenost podpěr 1,5 m	1,5 kN/m
Vzdálenost podpěr 1,75 m	1,25 kN/m

Vzdálenost podpěr 2,0 m	1 kN/m
Vzdálenost podpěr 2,5 m	0,5 kN/m

CO2 stopa (GWP) od kolébky po bránu	20,5232 kg CO2e / 1 metr
CO₂ Footprint (GWP)	20,5232 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	m
Declared Unit Quantity (LCA)	1

Technické údaje

Všechny typy

Typ	Délka	Šířka	Tloušťka plechu	Zachování funkčnosti	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
MKS 610 A2	3000 mm	100 mm	1 mm	Ne	Nerez ocel, materiál 1.4307	Holé, dodatečně ošetřeno	6056016	m	3 m
MKS 620 A2	3000 mm	200 mm	1 mm	Ne	Nerez ocel, materiál 1.4307	Holé, dodatečně ošetřeno	6056024	m	3 m
MKS 630 A2	3000 mm	300 mm	1 mm	Ne	Nerez ocel, materiál 1.4307	Holé, dodatečně ošetřeno	6056040	m	3 m
MKS 640 A2	3000 mm	400 mm	1 mm	Ne	Nerez ocel, materiál 1.4307	Holé, dodatečně ošetřeno	6056059	m	3 m

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Podélná spojka A2	RLVK 60 A2	6067654	Kus	10 Kus
Spojovací lišta A2	SSLB 400 A2	7070369	Kus	20 Kus
Oblouk 90°, bočnice 60 A2	RB 90 640 A2	6036628	Kus	1 Kus
Oblouk s nastavitelným úhlem 60 A2	RB W 640 A2	6037158	Kus	1 Kus
Vestavný odbočný díl 60 A2	RAA 640 A2	6042319	Kus	1 Kus
Víko s otočnou západkou, A2	DRL 400 A2	6052932	m	3 m
Přepážka 60 A2	TSG 60 A2	6062084	m	3 m
