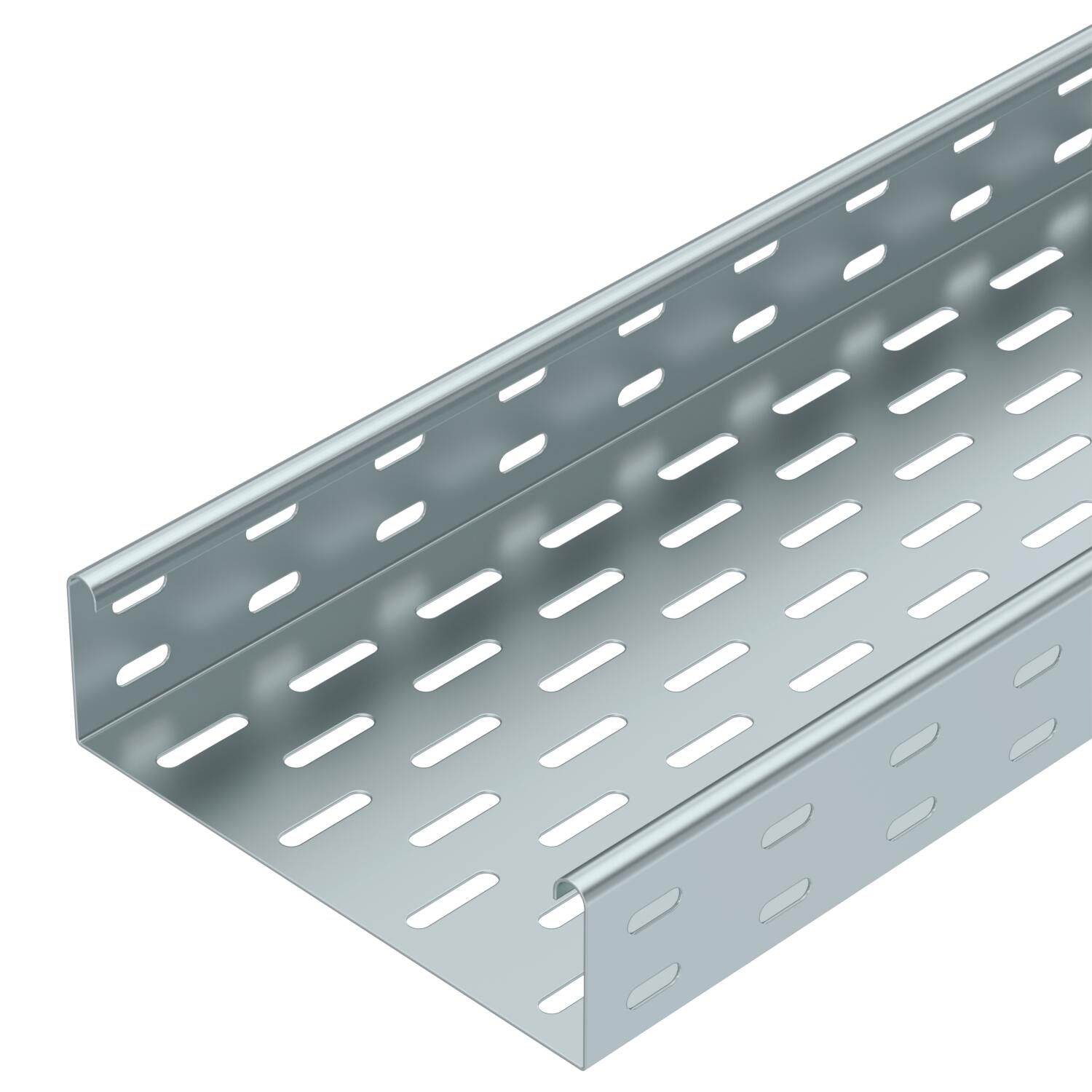

Kabelový žlab MKS 60 FS

Obj. č. / Typ

Délka	3000 mm

Šířka

Tloušťka plechu	1 mm

Zachování funkčnosti	Ne

Materiál	Ocel

Povrch	pásově zinkováno

Popis výrobku

Popis výrobku

MKS 60 = Systém středně těžkých kabelových žlabů s bočnicí výšky 60 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Technické údaje

Barva	pozinkováno
Děrování bočnice	Ano
Druh spojky kabelového nosného systému	šroubovaný
Materiál	Ocel
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Povrch	pásově zinkováno
Provedení pro velká rozpětí	Ne
Provedení spojky	bez spojky

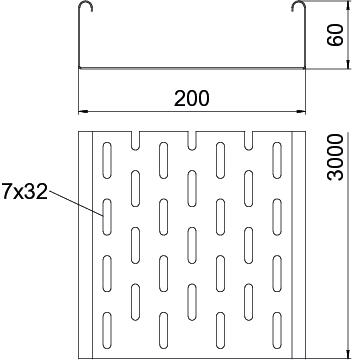

Rozměr	60 x 200

Rozměr	60x200x3000
Rozmístění otvorů NATO	Ne
S vrchním dílem	Ne
Tloušťka plechu	0,04 in
Tloušťka plechu	1 mm
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	118 cm²
Užitečný průřez	11800 mm²
Zachování funkčnosti	Ne

Vzdálenost podpěr 1,5 m	1,5 kN/m
Vzdálenost podpěr 1,75 m	1,25 kN/m

Vzdálenost podpěr 2,0 m	1 kN/m
Vzdálenost podpěr 2,5 m	0,5 kN/m

CO2 stopa (GWP) od kolébky po bránu	6,255 kg CO2e / 1 metr
CO₂ Footprint (GWP)	6,255 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	m
Declared Unit Quantity (LCA)	1

Technické údaje

Všechny typy

Typ	Délka	Šířka	Tloušťka plechu	Zachování funkčnosti	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
MKS 610 FS	3000 mm	100 mm	1 mm	Ne	Ocel	pásově zinkováno	6055109	m	3 m
MKS 615 FS	3000 mm	150 mm	1 mm	Ne	Ocel	pásově zinkováno	6055141	m	3 m
MKS 620 FS	3000 mm	200 mm	1 mm	Ne	Ocel	pásově zinkováno	6055206	m	3 m
MKS 630 FS	3000 mm	300 mm	1 mm	Ne	Ocel	pásově zinkováno	6055303	m	3 m
MKS 640 FS	3000 mm	400 mm	1 mm	Ne	Ocel	pásově zinkováno	6055400	m	3 m
MKS 650 FS	3000 mm	500 mm	1 mm	Ne	Ocel	pásově zinkováno	6055508	m	3 m
MKS 660 FS	3000 mm	600 mm	1 mm	Ne	Ocel	pásově zinkováno	6055524	m	3 m

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Podélné spojky FS	RLVK 60 FS	6067093	Kus	10 Kus
Spojovací lišta FS	SSLB 200 FS	7070213	Kus	20 Kus
45° oblouk 60 FS	RB 45 620 FS	6036104	Kus	1 Kus
Oblouk 90°, bočnice 60 FS	RB 90 620 FS	6036564	Kus	1 Kus
Oblouk s nastavitelným úhlem 60 FS	RB W 620 FS	6037104	Kus	1 Kus
Vestavný odbočný díl 60 FS	RAA 620 FS	6042115	Kus	1 Kus
Díl T 60 FS	RT 620 FS	6038104	Kus	1 Kus
Křížení 60 FS	RK 620 FS	7027313	Kus	1 Kus
Víko s otočnou západkou, FS	DRL 200 FS	6052207	m	3 m
Přepážka 60 FS	TSG 60 FS	6062068	m	3 m
90° oblouk 60 FS	RB 90 620 FS	6043224	Kus	1 Kus
