Kabelový žlab MKS 60 FS 3000 | 100 | 1 | Ne | Ocel | pásově zinkováno

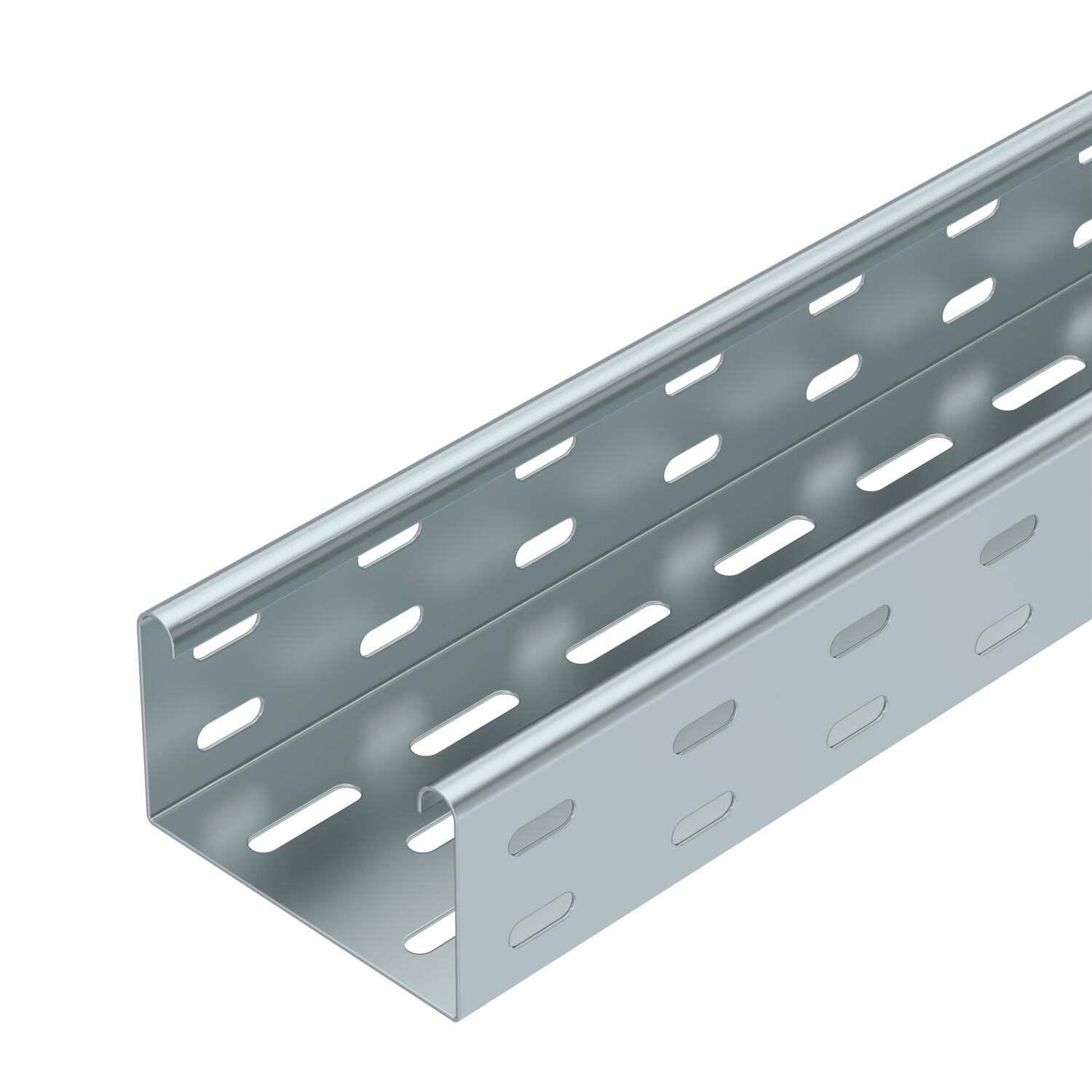

Kabelový žlab MKS 60 FS

Obj. č. 6055109 | EAN 4012196059652

Obj. č. / Typ

Délka	3000 mm

Šířka

Tloušťka plechu	1 mm

Zachování funkčnosti	Ne

Materiál	Ocel

Povrch	pásově zinkováno

Popis výrobku

Popis výrobku

MKS 60 = Systém středně těžkých kabelových žlabů s bočnicí výšky 60 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Otestován pro instalaci nad zavěšené požární stropy (šířka žlabů 100–400 mm, požární mechanické zatížení 30 minut, montážní provedení a parametry podle požárně-technických stanovisek)

Technické údaje

Technické údaje

Barva	pozinkováno
CO2 stopa (GWP) od kolébky po bránu	4,481 kg CO2e / 1 metr
Délka	3000 mm
Délka	10 ft
Děrování bočnice	Ano
Druh spojky kabelového nosného systému	šroubovaný
Maß W	100 mm
Materiál	Ocel
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Povrch	pásově zinkováno
Provedení pro velká rozpětí	Ne
Provedení spojky	bez spojky

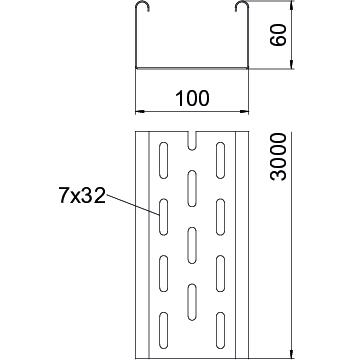

Rozměr	60x100x3000
Rozměr	60 x 100
Rozměr B	100 mm

Rozmístění otvorů NATO	Ne
Šířka	4 in
Šířka	100 mm
S vrchním dílem	Ne
Tloušťka plechu	1 mm
Tloušťka plechu	0,04 in
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	58 cm²
Užitečný průřez	5800 mm²
Výška	2 in
Výška	60 mm
Vzdálenost podpěr 1,5 m	1,5 kN/m
Vzdálenost podpěr 1,75 m	1,25 kN/m
Vzdálenost podpěr 2,0 m	1 kN/m
Vzdálenost podpěr 2,5 m	0,5 kN/m
Zachování funkčnosti	Ne

Technické údaje

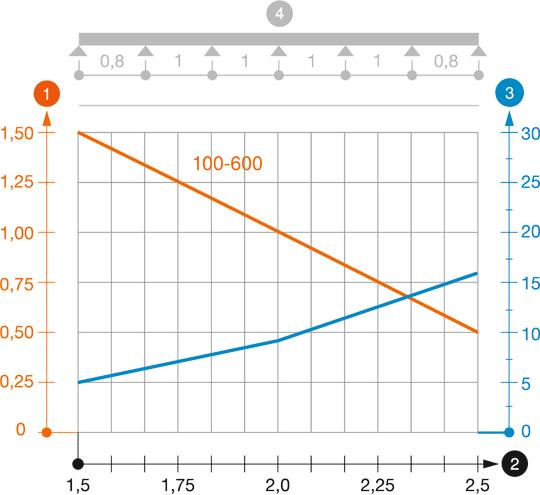

Zatěžovací diagram kabelového žlabu typu MKS 60

Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
Rozpětí podpěr v mm
Průhyb bočnice v mm při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením

Všechny typy

Všechny typy

Typ	Délka	Šířka	Tloušťka plechu	Zachování funkčnosti	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
MKS 610 FS	3000 mm	100 mm	1 mm	Ne	Ocel	pásově zinkováno	6055109	m	3 m
MKS 615 FS	3000 mm	150 mm	1 mm	Ne	Ocel	pásově zinkováno	6055141	m	3 m
MKS 620 FS	3000 mm	200 mm	1 mm	Ne	Ocel	pásově zinkováno	6055206	m	3 m
MKS 630 FS	3000 mm	300 mm	1 mm	Ne	Ocel	pásově zinkováno	6055303	m	3 m
MKS 640 FS	3000 mm	400 mm	1 mm	Ne	Ocel	pásově zinkováno	6055400	m	3 m
MKS 650 FS	3000 mm	500 mm	1 mm	Ne	Ocel	pásově zinkováno	6055508	m	3 m
MKS 660 FS	3000 mm	600 mm	1 mm	Ne	Ocel	pásově zinkováno	6055524	m	3 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Podélné spojky FS	RLVK 60 FS	6067093	Kus	10 Kus
Spojovací lišta FS	SSLB 100 FS	7070205	Kus	20 Kus
45° oblouk 60 FS	RB 45 610 FS	6036100	Kus	1 Kus
Oblouk 90°, bočnice 60 FS	RB 90 610 FS	6036560	Kus	1 Kus
Vestavný odbočný díl 60 FS	RAA 610 FS	6042111	Kus	1 Kus
Díl T 60 FS	RT 610 FS	6038100	Kus	1 Kus
Křížení 60 FS	RK 610 FS	7027311	Kus	1 Kus
Víko s otočnou západkou, FS	DRL 100 FS	6052096	m	3 m
Přepážka 60 FS	TSG 60 FS	6062068	m	3 m
90° oblouk 60 FS	RB 90 610 FS	6043216	Kus	1 Kus
