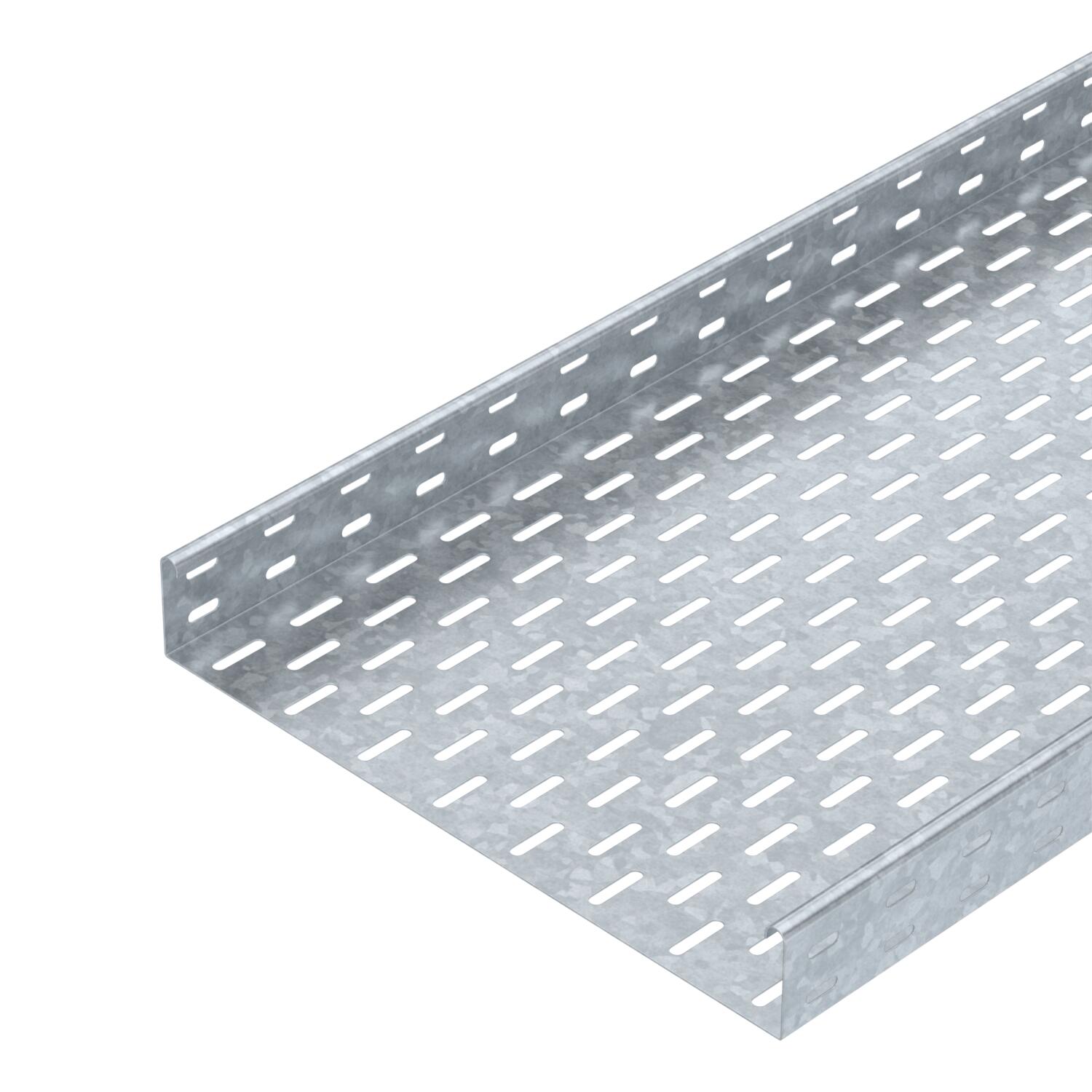

Kabelový žlab MKS 60 FT

Obj. č. / Typ

Délka	3000 mm

Šířka

Tloušťka plechu	1 mm

Zachování funkčnosti	Ne

Materiál	Ocel

Povrch	žárově zinkováno ponorem

Popis výrobku

Popis výrobku

MKS 60 = systém středně těžkých kabelových žlabů s bočnicí výšky 60 mm.

Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Technické údaje

Barva	pozinkováno
CO2 stopa (GWP) od kolébky po bránu	9,7683 kg CO2e / 1 metr
Délka	10 ft
Délka	3000 mm
Děrování bočnice	Ano
Dimension W	400 mm
Druh spojky kabelového nosného systému	šroubovaný
Materiál	Ocel
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Povrch	žárově zinkováno ponorem
Provedení pro velká rozpětí	Ne
Provedení spojky	bez spojky

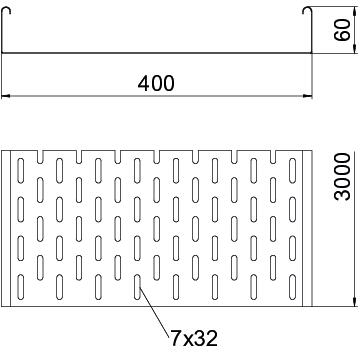

Rozměr	60x400x3000
Rozměr	60 x 400
Rozměr B	400 mm

Rozmístění otvorů NATO	Ne
Šířka	16 in
Šířka	400 mm
S vrchním dílem	Ne
Tloušťka plechu	1 mm
Tloušťka plechu	0,04 in
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	23800 mm²
Užitečný průřez	238 cm²
Výška	2 in
Výška	60 mm
Vzdálenost podpěr 1,5 m	1,5 kN/m
Vzdálenost podpěr 1,75 m	1,25 kN/m
Vzdálenost podpěr 2,0 m	1 kN/m
Vzdálenost podpěr 2,5 m	0,5 kN/m
Zachování funkčnosti	Ne

Technické údaje

Všechny typy

Typ	Délka	Šířka	Tloušťka plechu	Zachování funkčnosti	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
MKS 610 FT	3000 mm	100 mm	1 mm	Ne	Ocel	žárově zinkováno ponorem	6055532	m	3 m
MKS 615 FT	3000 mm	150 mm	1 mm	Ne	Ocel	žárově zinkováno ponorem	6055559	m	3 m
MKS 620 FT	3000 mm	200 mm	1 mm	Ne	Ocel	žárově zinkováno ponorem	6055575	m	3 m
MKS 630 FT	3000 mm	300 mm	1 mm	Ne	Ocel	žárově zinkováno ponorem	6055613	m	3 m
MKS 640 FT	3000 mm	400 mm	1 mm	Ne	Ocel	žárově zinkováno ponorem	6055664	m	3 m
MKS 650 FT	3000 mm	500 mm	1 mm	Ne	Ocel	žárově zinkováno ponorem	6055699	m	3 m
MKS 660 FT	3000 mm	600 mm	1 mm	Ne	Ocel	žárově zinkováno ponorem	6055710	m	3 m

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Podélná spojka FT	RLVK 60 FT	6067603	Kus	10 Kus
Spojovací lišta DD	SSLB 400 DD	7070322	Kus	20 Kus
Víko s otočnou západkou, FT	DRL 400 FT	6051413	m	3 m
45° oblouk 60 FT	RB 45 640 FT	6036138	Kus	1 Kus
Oblouk 90°, bočnice 60 FT	RB 90 640 FT	6036598	Kus	1 Kus
Vestavný odbočný díl 60 FT	RAA 640 FT	6042219	Kus	1 Kus
Víko s otočnou západkou, DD	DRL 400 DD	6052715	m	3 m
Přepážka 60 DD	TSG 60 DD	6062327	m	3 m
45° oblouk 60 FT	RB 45 640 FT	7066406	Kus	1 Kus
