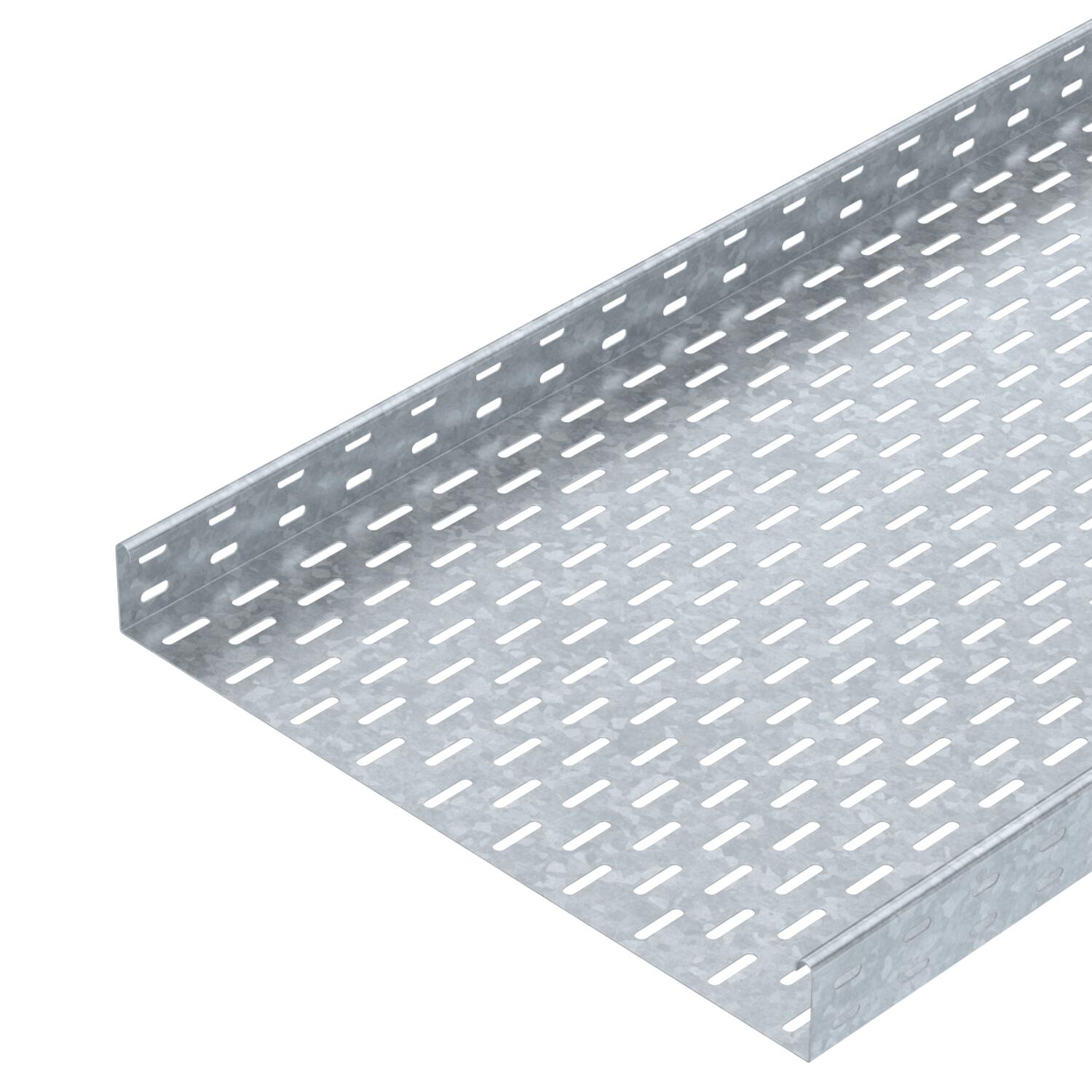

Kabelový žlab MKS 60 FT

Obj. č. / Typ

Délka	3000 mm

Šířka

Tloušťka plechu	1 mm

Zachování funkčnosti	Ne

Materiál	Ocel

Povrch	žárově zinkováno ponorem

Popis výrobku

Popis výrobku

MKS 60 = systém středně těžkých kabelových žlabů s bočnicí výšky 60 mm.

Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Technické údaje

Barva	pozinkováno
CO2 stopa (GWP) od kolébky po bránu	11,551 kg CO2e / 1 metr
Délka	3000 mm
Délka	10 ft
Děrování bočnice	Ano
Dimension W	500 mm
Druh spojky kabelového nosného systému	šroubovaný
Materiál	Ocel
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Povrch	žárově zinkováno ponorem
Provedení pro velká rozpětí	Ne
Provedení spojky	bez spojky

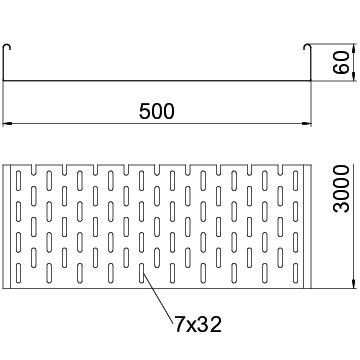

Rozměr	60x500x3000
Rozměr	60 x 500
Rozměr B	500 mm

Rozmístění otvorů NATO	Ne
Šířka	20 in
Šířka	500 mm
S vrchním dílem	Ne
Tloušťka plechu	0,04 in
Tloušťka plechu	1 mm
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	298 cm²
Užitečný průřez	29800 mm²
Výška	60 mm
Výška	2 in
Vzdálenost podpěr 1,5 m	1,5 kN/m
Vzdálenost podpěr 1,75 m	1,25 kN/m
Vzdálenost podpěr 2,0 m	1 kN/m
Vzdálenost podpěr 2,5 m	0,5 kN/m
Zachování funkčnosti	Ne

Technické údaje

Všechny typy

Typ	Délka	Šířka	Tloušťka plechu	Zachování funkčnosti	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
MKS 610 FT	3000 mm	100 mm	1 mm	Ne	Ocel	žárově zinkováno ponorem	6055532	m	3 m
MKS 615 FT	3000 mm	150 mm	1 mm	Ne	Ocel	žárově zinkováno ponorem	6055559	m	3 m
MKS 620 FT	3000 mm	200 mm	1 mm	Ne	Ocel	žárově zinkováno ponorem	6055575	m	3 m
MKS 630 FT	3000 mm	300 mm	1 mm	Ne	Ocel	žárově zinkováno ponorem	6055613	m	3 m
MKS 640 FT	3000 mm	400 mm	1 mm	Ne	Ocel	žárově zinkováno ponorem	6055664	m	3 m
MKS 650 FT	3000 mm	500 mm	1 mm	Ne	Ocel	žárově zinkováno ponorem	6055699	m	3 m
MKS 660 FT	3000 mm	600 mm	1 mm	Ne	Ocel	žárově zinkováno ponorem	6055710	m	3 m

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Podélná spojka FT	RLVK 60 FT	6067603	Kus	10 Kus
Spojovací lišta DD	SSLB 500 DD	7070326	Kus	20 Kus
Víko s otočnou západkou, FT	DRL 500 FT	6051448	m	3 m
45° oblouk 60 FT	RB 45 650 FT	6036140	Kus	1 Kus
Oblouk 90°, bočnice 60 FT	RB 90 650 FT	6036600	Kus	1 Kus
Víko s otočnou západkou, DD	DRL 500 DD	6052718	m	3 m
Přepážka 60 DD	TSG 60 DD	6062327	m	3 m
45° oblouk 60 FT	RB 45 650 FT	7066503	Kus	1 Kus
