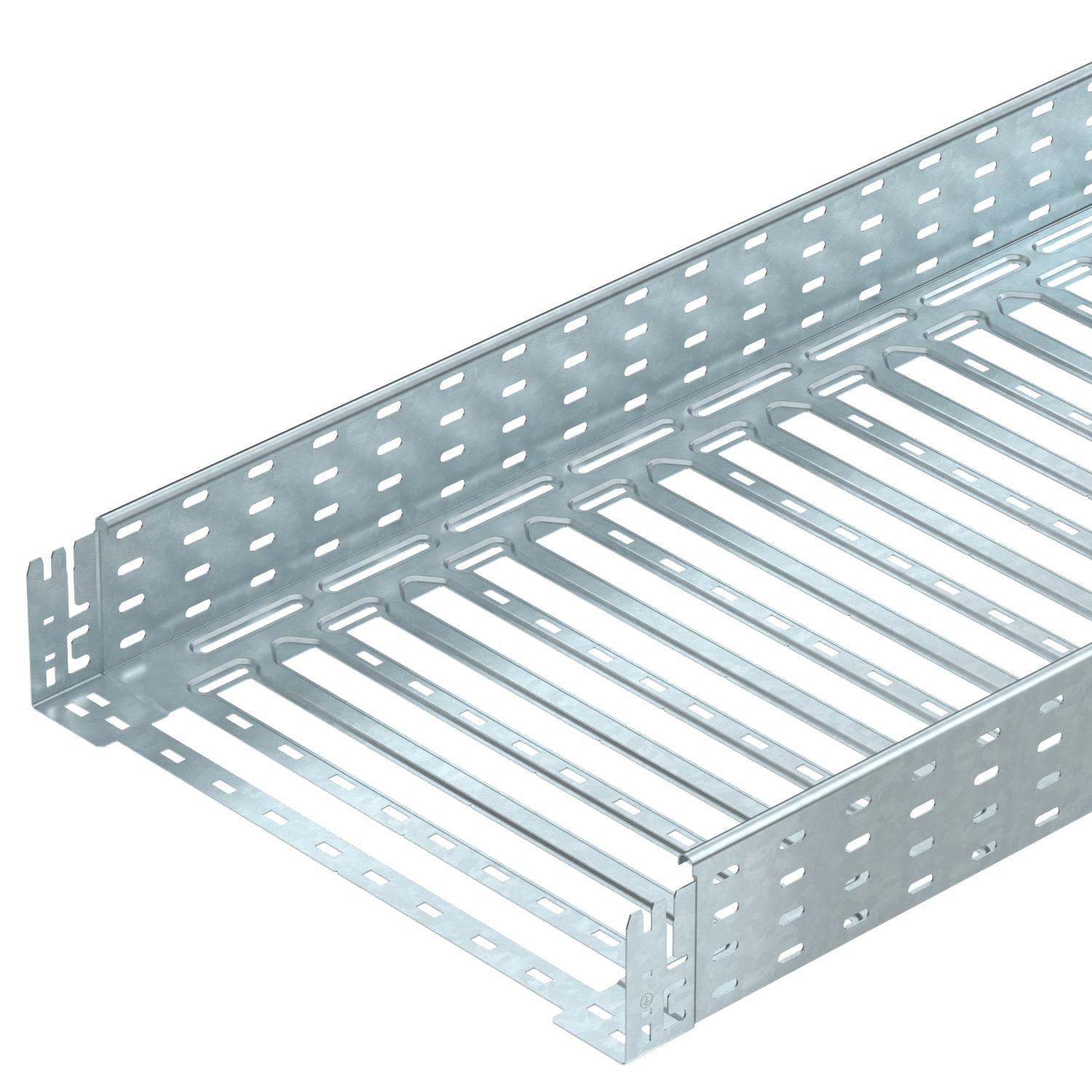

Kabelový žlab MKS-Magic® 110 FT
Obj. č. 6059183 | EAN 4012195831112
- Popis výrobku
-
Popis výrobkuKabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.
Kabelový žlab má nepřetržitou boční perforaci 7 x 20 mm pro instalaci dalších spojovacích a montážních komponent.
Od šířky kabelového žlabu 200 mm s 30% perforací. Podle směrnice VdS 2092 tedy vhodný i pro použití ve sprinklerových systémech.
-
- Technické údaje
-
Technické údaje
Barva pozinkováno CO₂ stopa (GWP) od kolébky po bránu 13,1351 kg CO₂e / 1 metr Délka 3050 mm Děrování bočnice Ano Druh spojky kabelového nosného systému Upevnění naklapnutím Magnetický útlum stínění bez víka 20 dB Magnetický útlum stínění s víkem 50 dB Materiál Ocel Montážní děrování ve dně Ano Nerezová ocel, mořená Ne Povrch žárově zinkováno ponorem Provedení pro velká rozpětí Ne Provedení spojky Integrovaná spojka Rozměr 110x500x3050 Rozměr B 500 mm Rozměr L 380 mm Rozměr x 396 mm Rozměr y 462 mm Rozmístění otvorů NATO Ne Šířka 500 mm S vrchním dílem Ne Tloušťka plechu 1 mm Typ zkušebního zatížení podle IEC 61537 Typ II Užitečná délka 3000 mm Užitečný průřez 54800 mm² Užitečný průřez 548 cm² Vložka, sprinkler Ano Výška 110 mm Vzdálenost podpěr 1,5 m 1,8 kN/m Vzdálenost podpěr 2,0 m 1,3 kN/m Vzdálenost podpěr 2,5 m 0,92 kN/m Vzdálenost podpěr 3,0 m 0,65 kN/m Zachování funkčnosti Ne Technické údaje
Zatěžovací diagram kabelového žlabu typu MKSM 110
-
Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
-
Rozpětí podpěr v mm
-
Průhyb bočnice v mm při dovolených kN/m
-
Schéma zatížení při zkušební metodě
-
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
-
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
-
- Všechny typy
-
Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Sada podélných spojek Magic DD
KTSMV 150 DD 6069122 1 Kus
Víko s otočnou západkou, FT
DRL 500 FT 6051448 3 m
Oblouk 45°, bočnice 110 FT
RB 45 150 FT 6036338 1 Kus
Oblouk 90°, bočnice 110 FT
RB 90 150 FT 6036840 1 Kus
Oblouk s nastavitelným úhlem 110 FT
RB W 150 FT 6037330 1 Kus
Vestavný odbočný díl 110 FT
RAA 150 FT 6042261 1 Kus
Víko s otočnou západkou, DD
DRL 500 DD 6052718 3 m
Přepážka 110 DD
TSG 110 DD 6062335 3 m - Ke stažení
-
Datový list MKSM 150 FT / 6059183 , 0.37MB , pdfEU prohlášení o shodě MKSM 150 FT / 6059183 , 0.13MB , pdfEnvironmentální prohlášení o produktu (EPD) MKSM 150 FT / 6059183 , 1.48MB , pdfUK - Prohlášení shody MKSM 150 FT / 6059183 , 0.09MB , pdfREACH Prohlášení o shodě MKSM 150 FT / 6059183 , 0.12MB , pdfRoHS Prohlášení o shodě MKSM 150 FT / 6059183 , 0.12MB , pdfSchvalovací značka Povolení značky VDE pro KTS-Magic , 0.18MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdf
