Kabelový žlab MKS-Magic® 110 FT 3050 | 200 | 110 | 1 | Ne | pozinkováno | Ocel | žárově zinkováno ponorem

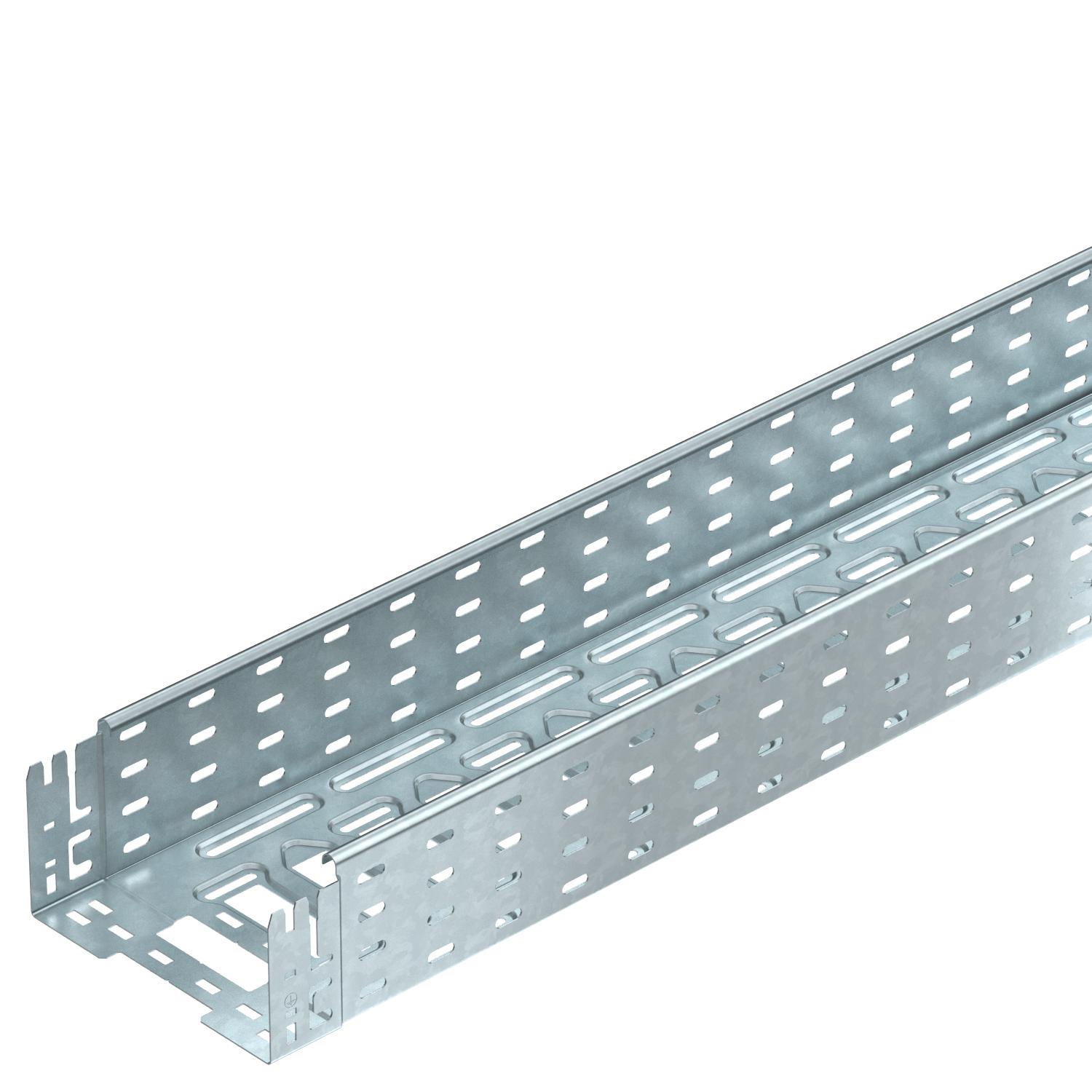

Kabelový žlab MKS-Magic® 110 FT

Obj. č. 6059177 | EAN 4012195831051

Obj. č. / Typ

Délka	3050 mm

Šířka

Výška	110 mm

Tloušťka plechu	1 mm

Zachování funkčnosti	Ne

Barva	pozinkováno

Materiál	Ocel

Povrch	žárově zinkováno ponorem

Popis výrobku

Popis výrobku

Kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Kabelový žlab má nepřetržitou boční perforaci 7 x 20 mm pro instalaci dalších spojovacích a montážních komponent.

Od šířky kabelového žlabu 200 mm s 30% perforací. Podle směrnice VdS 2092 tedy vhodný i pro použití ve sprinklerových systémech.

Nepřerušené vyrovnání potenciálů je zaručeno i bez doplňkových součástí.

Technické údaje

Technické údaje

Barva	pozinkováno
Děrování bočnice	Ano
Druh spojky kabelového nosného systému	Upevnění naklapnutím
Magnetický útlum stínění bez víka	20 dB
Magnetický útlum stínění s víkem	50 dB
Materiál	Ocel
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Povrch	žárově zinkováno ponorem
Provedení pro velká rozpětí	Ne
Provedení spojky	Integrovaná spojka

Rozměr	110x200x3050
Rozmístění otvorů NATO	Ne
S vrchním dílem	Ne
Tloušťka plechu	1 mm
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečná délka	3000 mm
Užitečný průřez	21800 mm²
Užitečný průřez	218 cm²
Vložka, sprinkler	Ano
Zachování funkčnosti	Ne

Rozměry

Délka	3050 mm
Rozměr B	200 mm
Rozměr L	80 mm
Rozměr x	96 mm

Rozměr y	162 mm
Šířka	200 mm
Výška	110 mm

Zatížení

Vzdálenost podpěr 1,5 m	2 kN/m
Vzdálenost podpěr 2,0 m	1,5 kN/m

Vzdálenost podpěr 2,5 m	1,07 kN/m
Vzdálenost podpěr 3,0 m	0,7 kN/m

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	8,0488 kg CO2e / 1 metr
CO₂ Footprint (GWP)	8,0488 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	m
Declared Unit Quantity (LCA)	1

Technické údaje

Zatěžovací diagram kabelového žlabu typu MKSM 110

Všechny typy

Všechny typy

Typ	Délka	Šířka	Výška	Tloušťka plechu	Zachování funkčnosti	Barva	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
MKSM 110 FT	3050 mm	100 mm	110 mm	1 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059173	m	3 m
MKSM 115 FT	3050 mm	150 mm	110 mm	1 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059175	m	3 m
MKSM 120 FT	3050 mm	200 mm	110 mm	1 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059177	m	3 m
MKSM 130 FT	3050 mm	300 mm	110 mm	1 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059179	m	3 m
MKSM 140 FT	3050 mm	400 mm	110 mm	1 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059181	m	3 m
MKSM 150 FT	3050 mm	500 mm	110 mm	1 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059183	m	3 m
MKSM 160 FT	3050 mm	600 mm	110 mm	1 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059185	m	3 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Sada podélných spojek Magic DD	KTSMV 120 DD	6069116	Kus	1 Kus
Víko s otočnou západkou, FT	DRL 200 FT	6051367	m	3 m
Oblouk 45°, bočnice 110 FT	RB 45 120 FT	6036332	Kus	1 Kus
Oblouk 90°, bočnice 110 FT	RB 90 120 FT	6036834	Kus	1 Kus
Oblouk s nastavitelným úhlem 110 FT	RB W 120 FT	6037324	Kus	1 Kus
Vestavný odbočný díl 110 FT	RAA 120 FT	6042255	Kus	1 Kus
Díl T 110 FT	RT 120 FT	6038324	Kus	1 Kus
Křížení 110 FT	RK 120 FT	7027453	Kus	1 Kus
Víko s otočnou západkou, DD	DRL 200 DD	6052709	m	3 m
Přepážka 110 DD	TSG 110 DD	6062335	m	3 m
