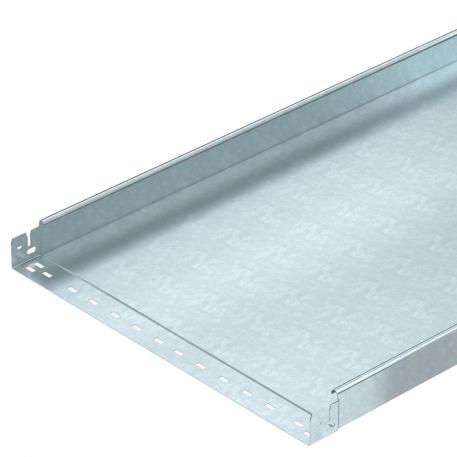

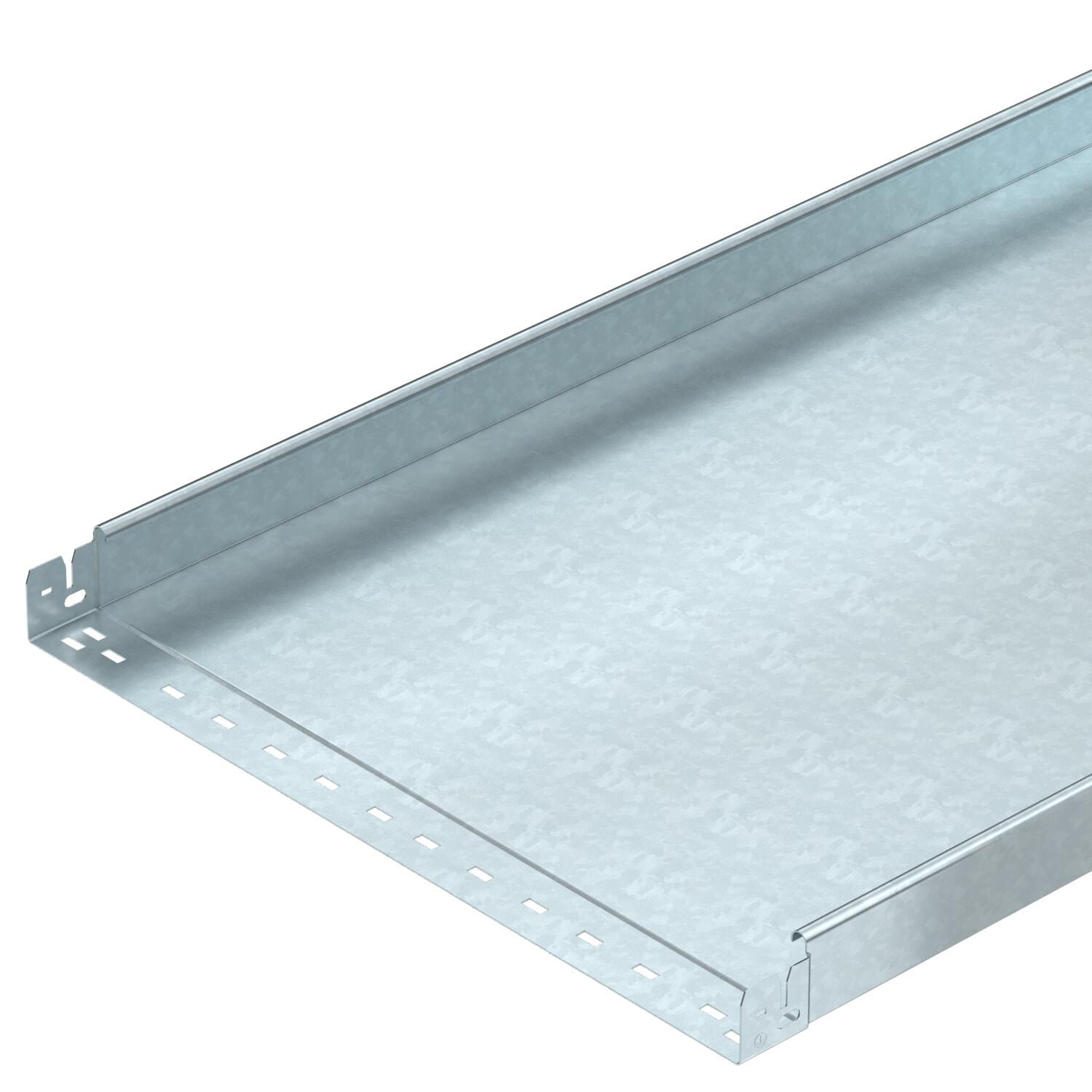

Kabelový žlab MKS-Magic® 60 neděrovaný FT

Obj. č. / Typ

Délka	3050 mm

Šířka

Výška	60 mm

Tloušťka plechu	1 mm

Zachování funkčnosti	Ne

Barva	pozinkováno

Materiál	Ocel

Povrch	žárově zinkováno ponorem

Popis výrobku

Popis výrobku

Neděrovaný kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Nepřerušené vyrovnání potenciálů je zaručeno i bez doplňkových součástí.

Technické údaje

Barva	pozinkováno
Děrování bočnice	Ne
Druh spojky kabelového nosného systému	Upevnění naklapnutím
Materiál	Ocel
Montážní děrování ve dně	Ne
Nerezová ocel, mořená	Ne
Povrch	žárově zinkováno ponorem
Provedení pro velká rozpětí	Ne
Provedení spojky	Integrovaná spojka

Rozměr	60x600x3050
Rozmístění otvorů NATO	Ne
S vrchním dílem	Ne
Tloušťka plechu	1 mm
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečná délka	3000 mm
Užitečný průřez	358 cm²
Užitečný průřez	35800 mm²
Zachování funkčnosti	Ne

Délka	3050 mm
Rozměr B	600 mm

Šířka	600 mm
Výška	60 mm

Vzdálenost podpěr 1,5 m	1,5 kN/m
Vzdálenost podpěr 1,75 m	1,25 kN/m

Vzdálenost podpěr 2,0 m	1 kN/m
Vzdálenost podpěr 2,5 m	0,5 kN/m

CO2 stopa (GWP) od kolébky po bránu	14,1218 kg CO2e / 1 metr
CO₂ Footprint (GWP)	14,1218 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	m
Declared Unit Quantity (LCA)	1

Technické údaje

Všechny typy

Typ	Délka	Šířka	Výška	Tloušťka plechu	Zachování funkčnosti	Barva	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
MKSMU 610 FT	3050 mm	100 mm	60 mm	1 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059248	m	3 m
MKSMU 615 FT	3050 mm	150 mm	60 mm	1 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059250	m	3 m
MKSMU 620 FT	3050 mm	200 mm	60 mm	1 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059252	m	3 m
MKSMU 630 FT	3050 mm	300 mm	60 mm	1 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059254	m	3 m
MKSMU 640 FT	3050 mm	400 mm	60 mm	1 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059256	m	3 m
MKSMU 650 FT	3050 mm	500 mm	60 mm	1 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059258	m	3 m
MKSMU 660 FT	3050 mm	600 mm	60 mm	1 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059260	m	3 m

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Víko s otočnou západkou, FT	DRL 600 FT	6051472	m	3 m
45° oblouk 60 FT	RB 45 660 FT	6036142	Kus	1 Kus
Víko s otočnou západkou, DD	DRL 600 DD	6052724	m	3 m
Přepážka 60 DD	TSG 60 DD	6062327	m	3 m
