Kabelový žlab MKS-Magic® 85 FT 3050 | 600 | 85 | 1 | Ne | pozinkováno | Ocel | žárově zinkováno ponorem

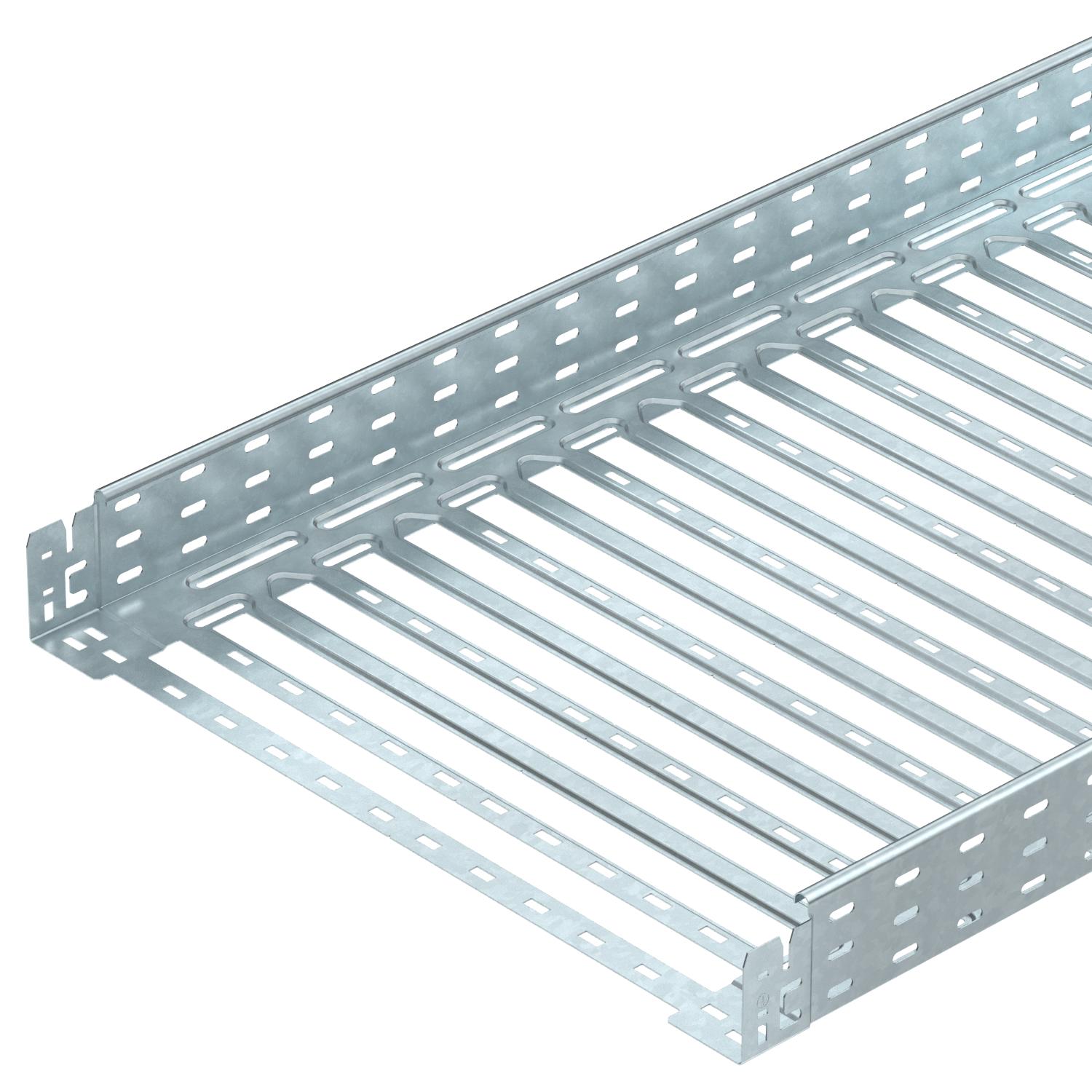

Kabelový žlab MKS-Magic® 85 FT

Obj. č. 6059109 | EAN 4012195830474

Obj. č. / Typ

Délka	3050 mm

Šířka

Výška	85 mm

Tloušťka plechu	1 mm

Zachování funkčnosti	Ne

Barva	pozinkováno

Materiál	Ocel

Povrch	žárově zinkováno ponorem

Popis výrobku

Popis výrobku

Kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Kabelový žlab má nepřetržitou boční perforaci 7 x 20 mm pro instalaci dalších spojovacích a montážních komponent.

Od šířky kabelového žlabu 200 mm s 30% perforací. Podle směrnice VdS 2092 tedy vhodný i pro použití ve sprinklerových systémech.

Nepřerušené vyrovnání potenciálů je zaručeno i bez doplňkových součástí.

Technické údaje

Technické údaje

Barva	pozinkováno
Děrování bočnice	Ano
Druh spojky kabelového nosného systému	Upevnění naklapnutím
Magnetický útlum stínění bez víka	20 dB
Magnetický útlum stínění s víkem	50 dB
Materiál	Ocel
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Povrch	žárově zinkováno ponorem
Provedení pro velká rozpětí	Ne
Provedení spojky	Integrovaná spojka

Rozměr	85x600x3050
Rozmístění otvorů NATO	Ne
S vrchním dílem	Ne
Tloušťka plechu	1 mm
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečná délka	3000 mm
Užitečný průřez	508 cm²
Užitečný průřez	50800 mm²
Vložka, sprinkler	Ano
Zachování funkčnosti	Ne

Rozměry

Délka	3050 mm
Rozměr B	600 mm
Rozměr L	480 mm
Rozměr x	496 mm

Rozměr y	562 mm
Šířka	600 mm
Výška	85 mm

Zatížení

Vzdálenost podpěr 1,5 m	1,4 kN/m
Vzdálenost podpěr 2,0 m	1,1 kN/m

Vzdálenost podpěr 2,5 m	0,85 kN/m

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	13,734 kg CO2e / 1 metr
CO₂ Footprint (GWP)	13,734 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	m
Declared Unit Quantity (LCA)	1

Technické údaje

Zatěžovací diagram kabelového žlabu typu MKSM 85

Všechny typy

Všechny typy

Typ	Délka	Šířka	Výška	Tloušťka plechu	Zachování funkčnosti	Barva	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
MKSM 810 FT	3050 mm	100 mm	85 mm	1 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059097	m	3 m
MKSM 820 FT	3050 mm	200 mm	85 mm	1 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059101	m	3 m
MKSM 830 FT	3050 mm	300 mm	85 mm	1 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059103	m	3 m
MKSM 840 FT	3050 mm	400 mm	85 mm	1 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059105	m	3 m
MKSM 850 FT	3050 mm	500 mm	85 mm	1 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059107	m	3 m
MKSM 860 FT	3050 mm	600 mm	85 mm	1 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059109	m	3 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Víko s otočnou západkou, FT	DRL 600 FT	6051472	m	3 m
Díl T 85 FT	RT 860 FT	6038240	Kus	1 Kus
Víko s otočnou západkou, DD	DRL 600 DD	6052724	m	3 m
Přepážka 85 DD	TSG 85 DD	6062331	m	3 m

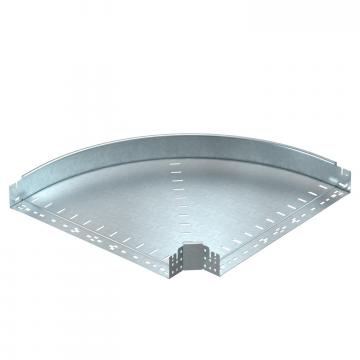

90° oblouk Magic 85 FT	RBM 90 860 FT	6041520	Kus	1 Kus
