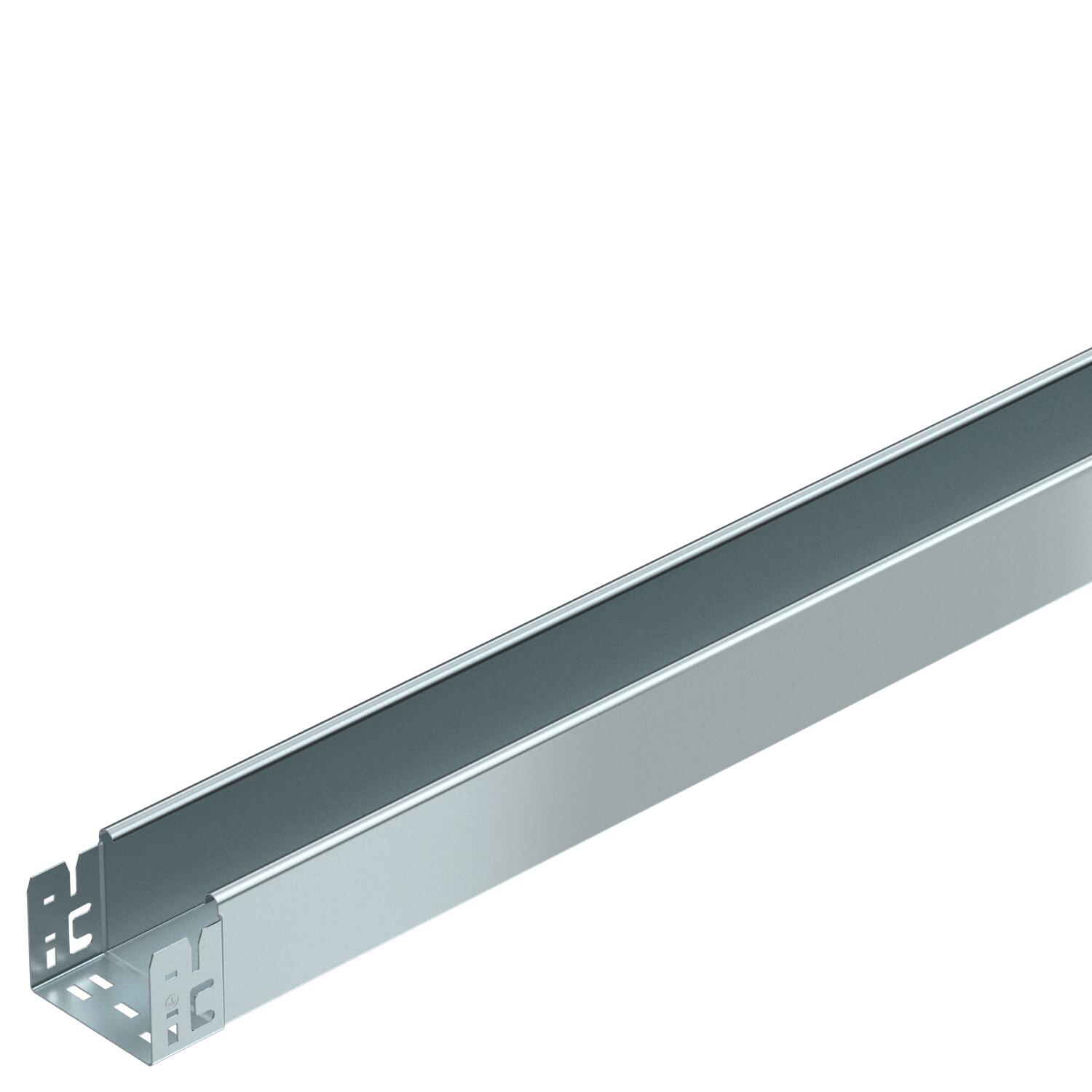

Kabelový žlab MKS-Magic® 85 neděrovaný FS

Obj. č. / Typ

Délka	3050 mm

Šířka

Výška	85 mm

Tloušťka plechu	1 mm

Zachování funkčnosti	Ne

Barva	pozinkováno

Materiál	Ocel

Povrch	pásově zinkováno

Popis výrobku

Popis výrobku

Neděrovaný kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Nepřerušené vyrovnání potenciálů je zaručeno i bez doplňkových součástí.

Technické údaje

Barva	pozinkováno
Děrování bočnice	Ne
Druh spojky kabelového nosného systému	Upevnění naklapnutím
Materiál	Ocel
Montážní děrování ve dně	Ne
Nerezová ocel, mořená	Ne
Povrch	pásově zinkováno
Provedení pro velká rozpětí	Ne
Provedení spojky	Integrovaná spojka

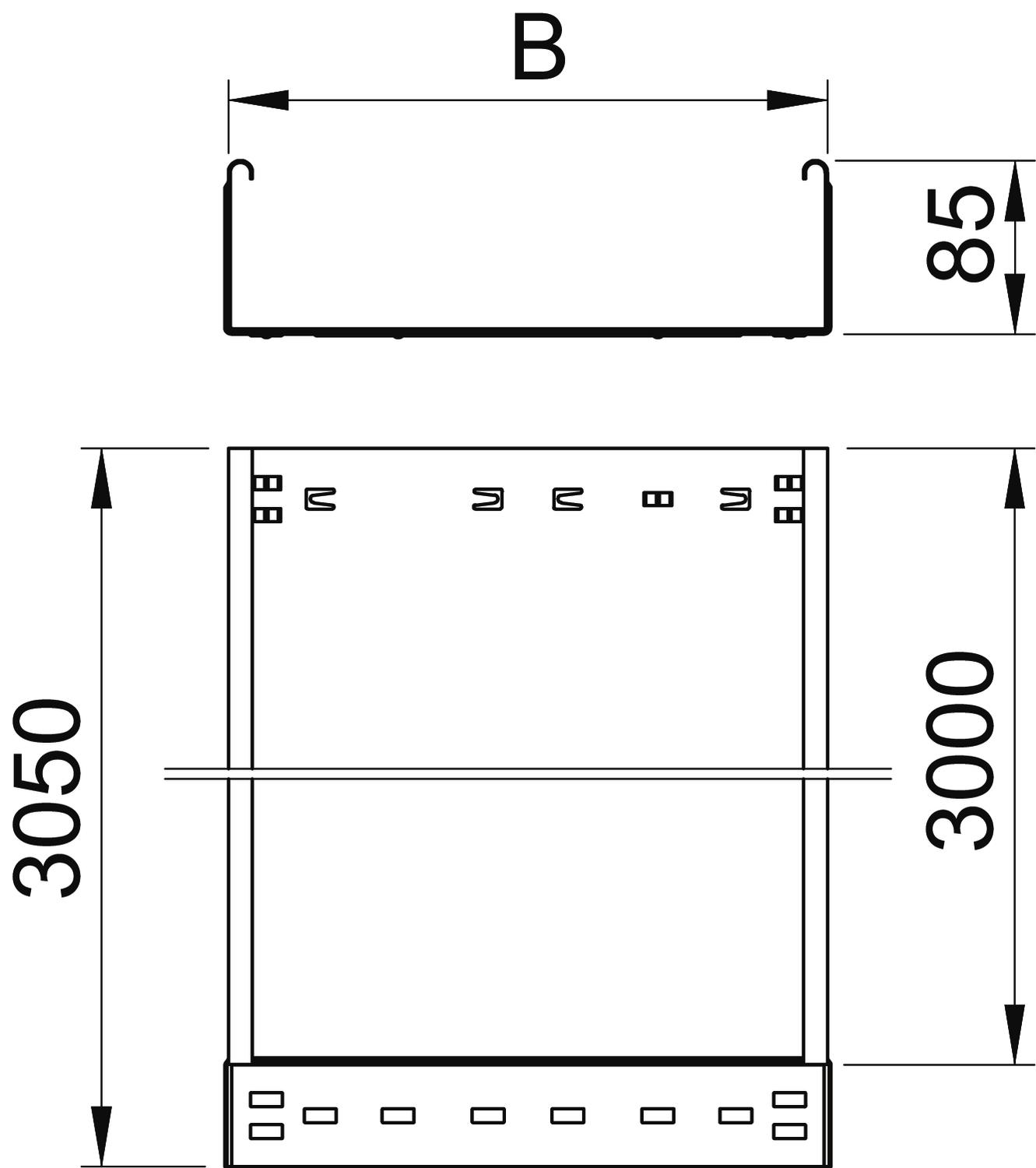

Rozměr	85x100x3050
Rozmístění otvorů NATO	Ne
S vrchním dílem	Ne
Tloušťka plechu	1 mm
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečná délka	3000 mm
Užitečný průřez	83 cm²
Užitečný průřez	8300 mm²
Zachování funkčnosti	Ne

Délka	3050 mm
Rozměr B	100 mm

Šířka	100 mm
Výška	85 mm

Vzdálenost podpěr 1,5 m	1,75 kN/m
Vzdálenost podpěr 1,75 m	1,4 kN/m

Vzdálenost podpěr 2,0 m	1,1 kN/m
Vzdálenost podpěr 2,5 m	0,5 kN/m

CO2 stopa (GWP) od kolébky po bránu	5,3178 kg CO2e / 1 metr
CO₂ Footprint (GWP)	5,3178 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	m
Declared Unit Quantity (LCA)	1

Technické údaje

Všechny typy

Typ	Délka	Šířka	Výška	Tloušťka plechu	Zachování funkčnosti	Barva	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
MKSMU 810 FS	3050 mm	100 mm	85 mm	1 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059308	m	3 m
MKSMU 820 FS	3050 mm	200 mm	85 mm	1 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059312	m	3 m

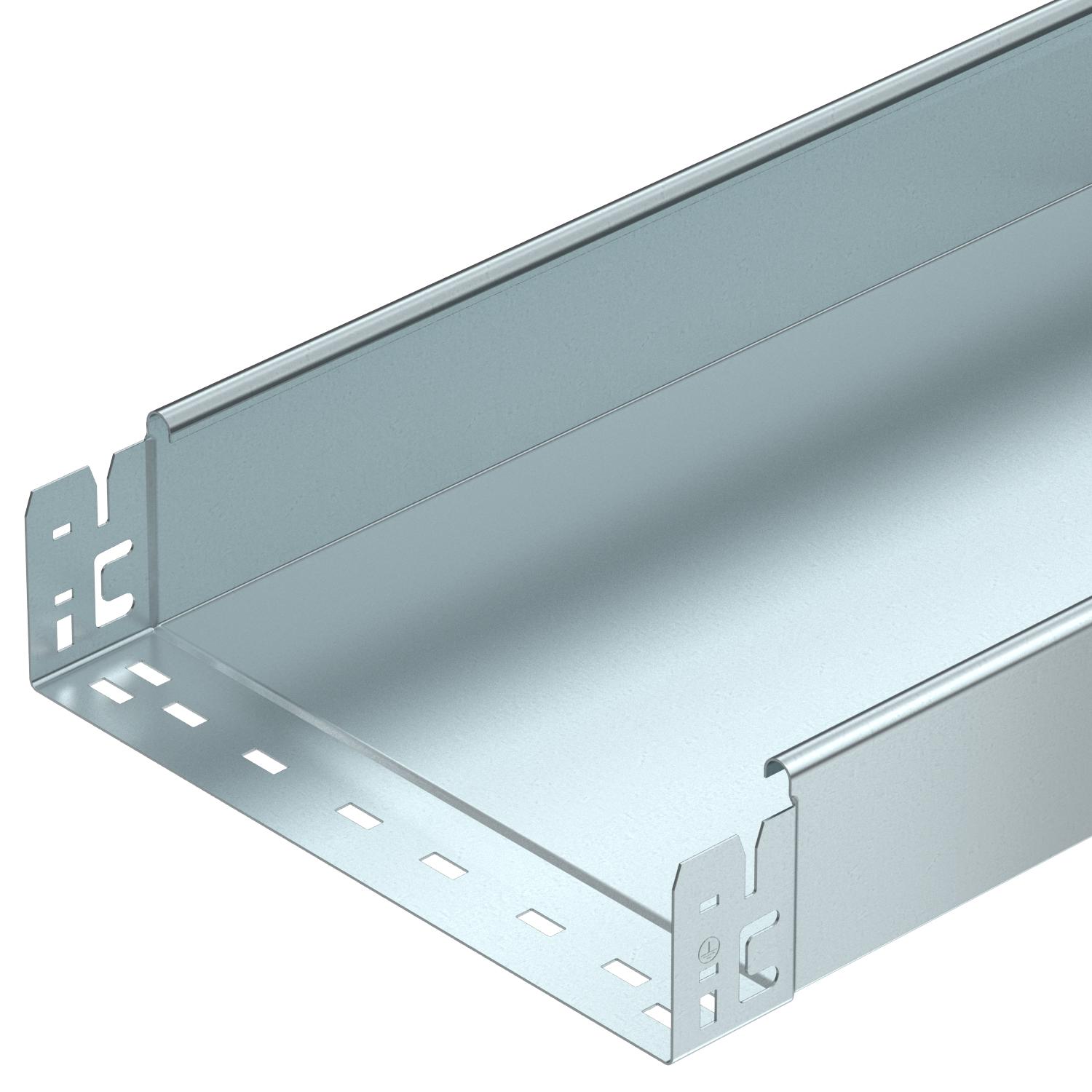

MKSMU 830 FS	3050 mm	300 mm	85 mm	1 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059314	m	3 m
MKSMU 840 FS	3050 mm	400 mm	85 mm	1 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059316	m	3 m
MKSMU 850 FS	3050 mm	500 mm	85 mm	1 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059318	m	3 m
MKSMU 860 FS	3050 mm	600 mm	85 mm	1 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059320	m	3 m

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Oblouk 90°, bočnice 85 FS	RB 90 810 FS	6036700	Kus	1 Kus
Díl T 85 FS	RT 810 FS	6038210	Kus	1 Kus
Víko s otočnou západkou, FS	DRL 100 FS	6052096	m	3 m
Přepážka 85 FS	TSG 85 FS	6062114	m	3 m
45° oblouk Magic 85 FS	RBM 45 810 FS	6041410	Kus	1 Kus
