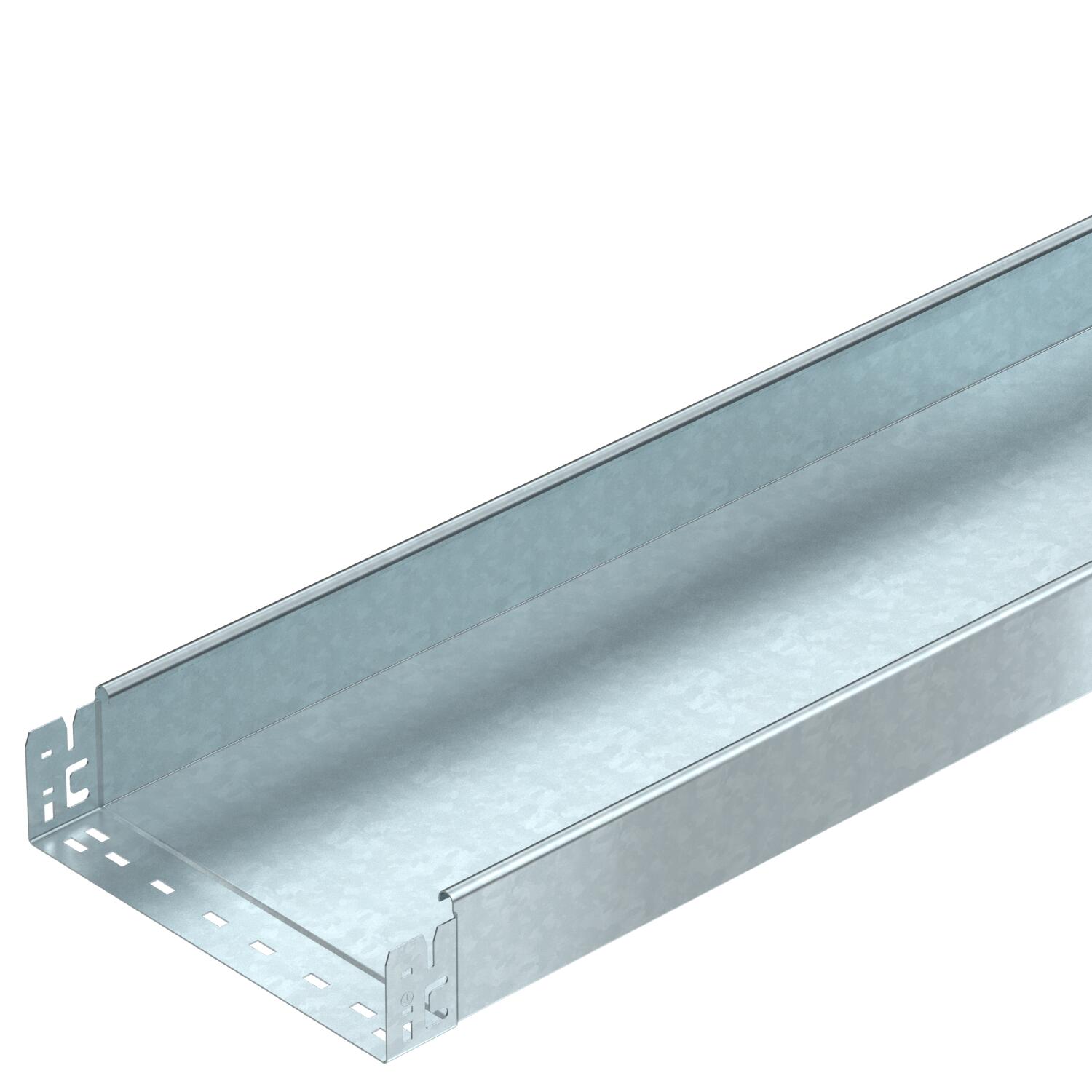

Kabelový žlab MKS-Magic® 85 neděrovaný FT

Obj. č. / Typ

Délka	3050 mm

Šířka

Výška	85 mm

Tloušťka plechu	1 mm

Zachování funkčnosti	Ne

Barva	pozinkováno

Materiál	Ocel

Povrch	žárově zinkováno ponorem

Popis výrobku

Popis výrobku

Neděrovaný kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Nepřerušené vyrovnání potenciálů je zaručeno i bez doplňkových součástí.

Technické údaje

Barva	pozinkováno
Děrování bočnice	Ne
Druh spojky kabelového nosného systému	Upevnění naklapnutím
Materiál	Ocel
Montážní děrování ve dně	Ne
Nerezová ocel, mořená	Ne
Povrch	žárově zinkováno ponorem
Provedení pro velká rozpětí	Ne
Provedení spojky	Integrovaná spojka

Rozměr	85x300x3050
Rozmístění otvorů NATO	Ne
S vrchním dílem	Ne
Tloušťka plechu	1 mm
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečná délka	3000 mm
Užitečný průřez	25300 mm²
Užitečný průřez	253 cm²
Zachování funkčnosti	Ne

Délka	3050 mm
Rozměr B	300 mm

Šířka	300 mm
Výška	85 mm

Vzdálenost podpěr 1,5 m	1,75 kN/m
Vzdálenost podpěr 1,75 m	1,4 kN/m

Vzdálenost podpěr 2,0 m	1,1 kN/m
Vzdálenost podpěr 2,5 m	0,5 kN/m

CO2 stopa (GWP) od kolébky po bránu	13,0365 kg CO2e / 1 metr
CO₂ Footprint (GWP)	13,0365 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	m
Declared Unit Quantity (LCA)	1

Technické údaje

Všechny typy

Typ	Délka	Šířka	Výška	Tloušťka plechu	Zachování funkčnosti	Barva	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
MKSMU 810 FT	3050 mm	100 mm	85 mm	1 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059325	m	3 m
MKSMU 820 FT	3050 mm	200 mm	85 mm	1 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059329	m	3 m
MKSMU 830 FT	3050 mm	300 mm	85 mm	1 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059331	m	3 m
MKSMU 840 FT	3050 mm	400 mm	85 mm	1 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059333	m	3 m
MKSMU 850 FT	3050 mm	500 mm	85 mm	1 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059335	m	3 m

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Víko s otočnou západkou, FT	DRL 300 FT	6051383	m	3 m
Oblouk 45°, bočnice 85 FT	RB 45 830 FT	6036234	Kus	1 Kus
Díl T 85 FT	RT 830 FT	6038234	Kus	1 Kus
Víko s otočnou západkou, DD	DRL 300 DD	6052712	m	3 m
Přepážka 85 DD	TSG 85 DD	6062331	m	3 m
90° oblouk Magic 85 FT	RBM 90 830 FT	6041514	Kus	1 Kus
