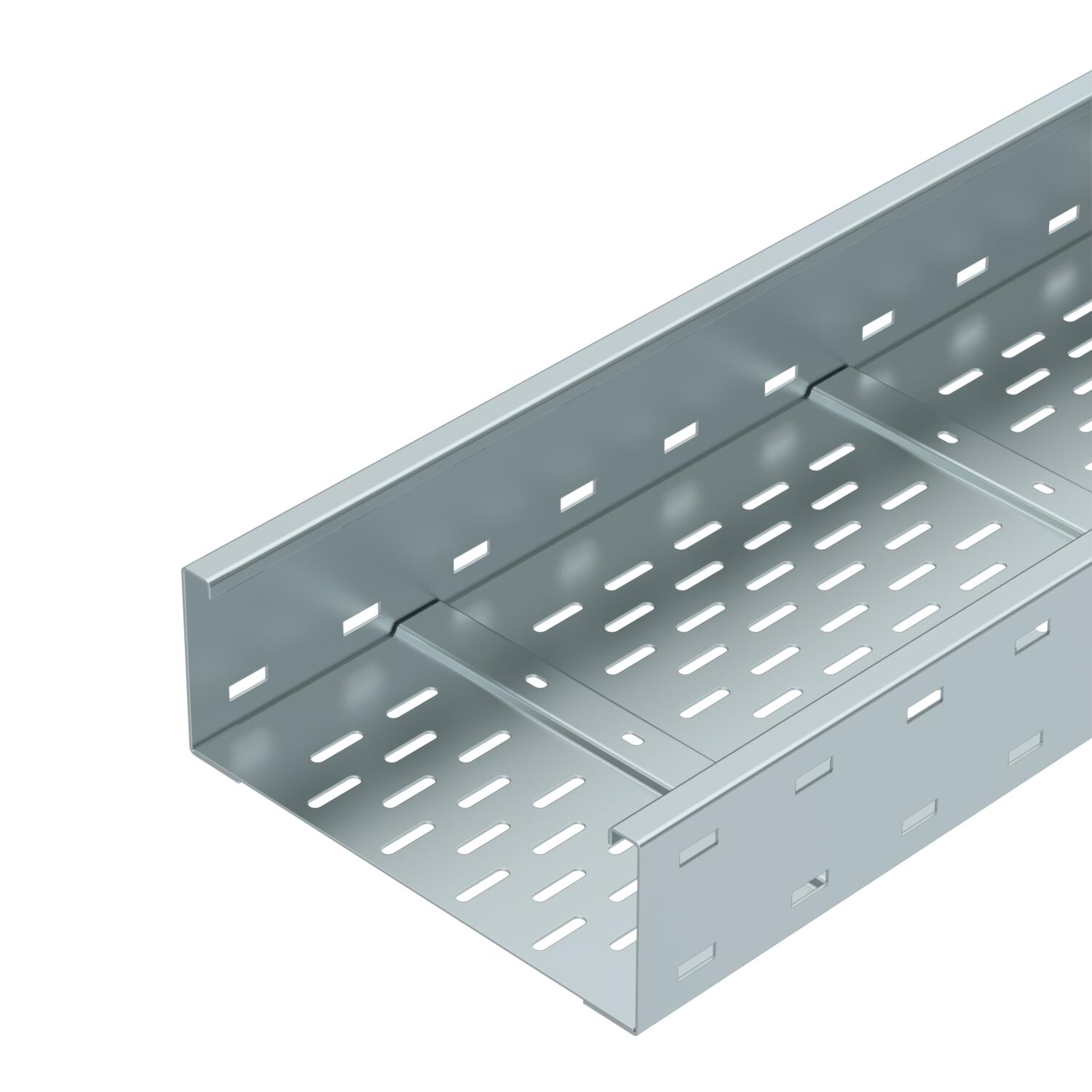

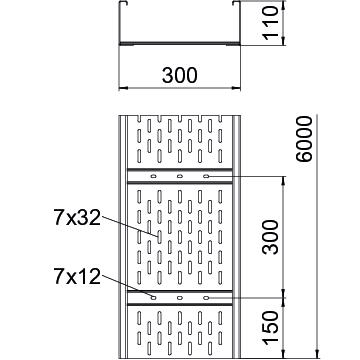

Kabelový žlab pro velká rozpětí WKSG 110 FS
Obj. č. 6098115 | EAN 4012196351497
- Popis výrobku
-
Popis výrobkuSystém kabelových žlabů pro velká rozpětí, děrovaný, s výškou bočnice 110 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
Podélné spojky typu WRVL 110 je nutné zvlášť objednat.
-
- Technické údaje
-
Technické údaje
Barva pozinkováno Děrování bočnice Ano Druh spojky kabelového nosného systému šroubovaný Magnetický útlum stínění bez víka 20 dB Magnetický útlum stínění s víkem 50 dB Materiál Ocel Montážní děrování ve dně Ano Nerezová ocel, mořená Ne Odpovídá požadavkům ROHS Ano Povrch pásově zinkováno Produktová řada Řada WKSG Provedení pro velká rozpětí Ano Provedení spojky bez spojky Rozměr 300 x 110 Rozměr 110x300x6000 Tloušťka plechu 2 mm Užitečná délka 6000 mm Užitečný průřez 30500 mm² Užitečný průřez 305 cm² Zachování funkčnosti Ne Rozměry
Délka 6000 mm Rozměr H 10 mm Rozměr B 300 mm Rozměr L 6000 mm Šířka 300 mm Výška 110 mm Zatížení
Vzdálenost podpěr 3,0 m 2,5 kN/m Vzdálenost podpěr 3,5 m 2,01 kN/m Vzdálenost podpěr 4,0 m 1,6 kN/m Vzdálenost podpěr 4,5 m 1,32 kN/m Vzdálenost podpěr 5,0 m 1,1 kN/m Vzdálenost podpěr 6,0 m 0,75 kN/m Vzdálenost podpěr 7,0 m 0,45 kN/m Vzdálenost podpěr 8,0 m 0,2 kN/m CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 19,4635 kg CO2e / 1 metr CO₂ Footprint (GWP) 19,4635 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit m Declared Unit Quantity 1 Technické údaje
Zatěžovací diagram kabelového žlabu pro velká rozpětí typu WKSG 110
-
Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
-
Rozpětí podpěr v mm
-
Průhyb bočnice v mm při dovolených kN/m
-
Schéma zatížení při zkušební metodě
-
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
-
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
-
