Kabelový žlab pro velká rozpětí WKSG 110 FS
Obj. č. 6098119 | EAN 4012196351558
- Popis výrobku
-

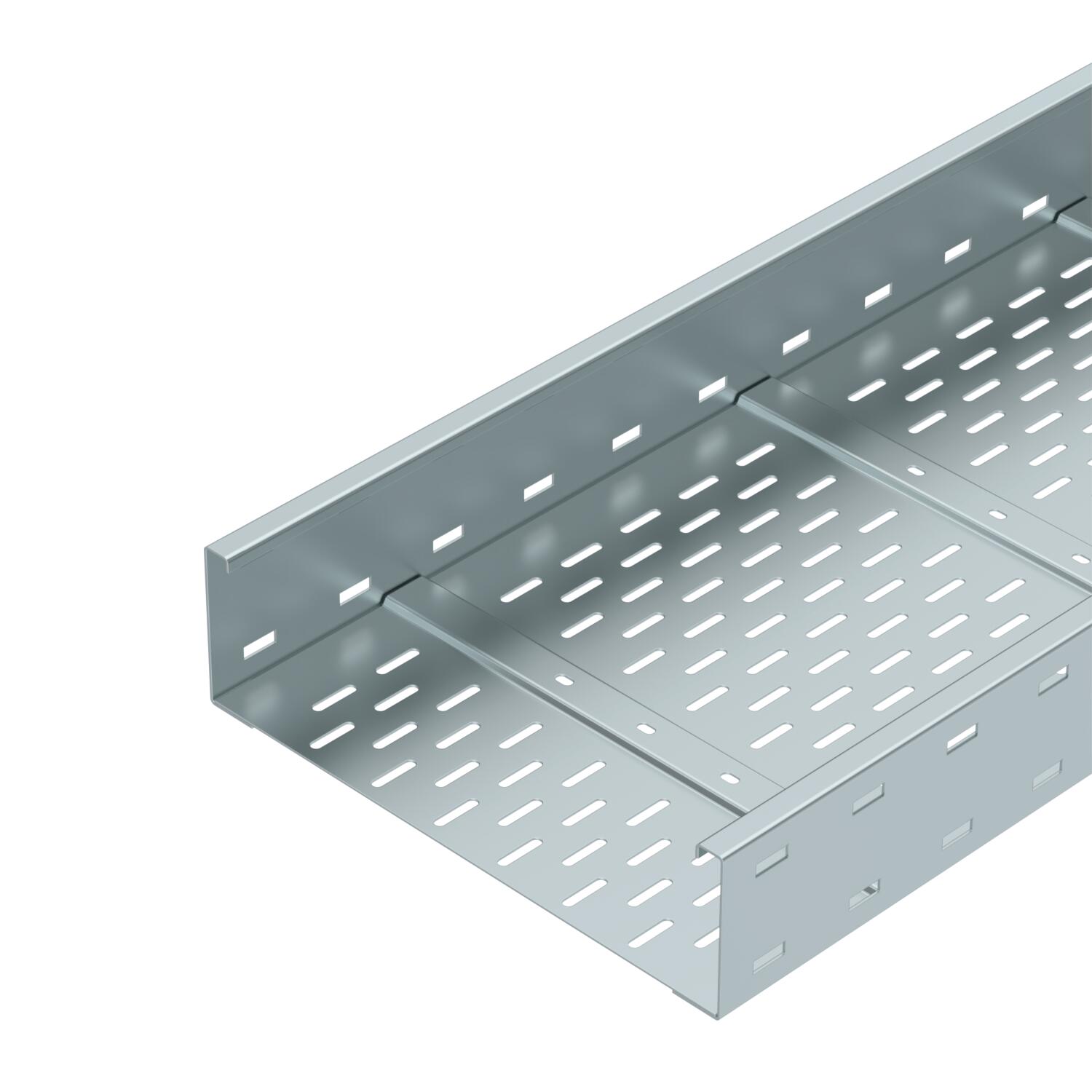

Popis výrobkuSystém kabelových žlabů pro velká rozpětí, děrovaný, s výškou bočnice 110 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
Podélné spojky typu WRVL 110 je nutné zvlášť objednat.
-
- Technické údaje
-
Technické údaje
Barva pozinkováno Děrování bočnice Ano Druh spojky kabelového nosného systému šroubovaný Magnetický útlum stínění bez víka 20 dB Magnetický útlum stínění s víkem 50 dB Materiál Ocel Montážní děrování ve dně Ano Nerezová ocel, mořená Ne Odpovídá požadavkům ROHS Ano Povrch pásově zinkováno Produktová řada Řada WKSG Provedení pro velká rozpětí Ano Provedení spojky bez spojky Rozměr 400 x 110 Rozměr 110x400x6000 Tloušťka plechu 2 mm Užitečná délka 6000 mm Užitečný průřez 40800 mm² Užitečný průřez 408 cm² Zachování funkčnosti Ne Rozměry
Délka 6000 mm Rozměr H 10 mm Rozměr B 400 mm Rozměr L 6000 mm Šířka 400 mm Výška 110 mm Zatížení
Vzdálenost podpěr 3,0 m 2,9 kN/m Vzdálenost podpěr 3,5 m 2,43 kN/m Vzdálenost podpěr 4,0 m 2 kN/m Vzdálenost podpěr 4,5 m 1,72 kN/m Vzdálenost podpěr 5,0 m 1,5 kN/m Vzdálenost podpěr 6,0 m 1 kN/m Vzdálenost podpěr 7,0 m 0,7 kN/m Vzdálenost podpěr 8,0 m 0,4 kN/m CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 22,1046 kg CO2e / 1 metr CO₂ Footprint (GWP) 22,1046 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit m Declared Unit Quantity 1 Technické údaje

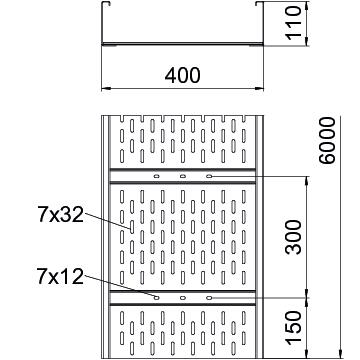

Zatěžovací diagram kabelového žlabu pro velká rozpětí typu WKSG 110
-
Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
-
Rozpětí podpěr v mm
-
Průhyb bočnice v mm při dovolených kN/m
-
Schéma zatížení při zkušební metodě
-
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
-
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
-
- Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Víko s otočnou západkou, FS
WDRL 1116 40 FS 6227449 3 m
Podélné spojky FS
WRVL 110 FS 6091164 2 Kus
Úhlová spojka 110 FS
WRWVK 110 FS 6091377 2 Kus
Úhlová spojka pro velká rozpětí 110 FS
WRWVV 110 FS 6091379 2 Kus
Spojovací lišta FS
SSLB 400 FS 7070221 20 Kus
Kloubová spojka FS
WRGV 110 FS 6091318 2 Kus
90° oblouk 110 FS
WRB 90 140 FS 6098312 1 Kus
Vestavný odbočný díl 110 FS
WRAA 140 FS 6098413 1 Kus
Rohový vestavný díl 110 FS
WEAS 110 FS 6098475 1 Kus
Přepážka 85 FS
TSG 85 FS 6062114 3 m - Ke stažení
-
Datový list WKSG 140 FS / 6098119 , 0.29MB , pdfEU prohlášení o shodě WKSG 140 FS / 6098119 , 0.13MB , pdfUK - Prohlášení shody WKSG 140 FS / 6098119 , 0.09MB , pdfREACH Prohlášení o shodě WKSG 140 FS / 6098119 , 0.13MB , pdfRoHS Prohlášení o shodě WKSG 140 FS / 6098119 , 0.13MB , pdfEnvironmentální prohlášení o produktu (EPD) WKSG 140 FS / 6098119 , 2.03MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdf
