Kabelový žlab RKS-Magic® 35 FS 3050 | 100 | 35 | 0,75 | Ne | pozinkováno | Ocel | pásově zinkováno

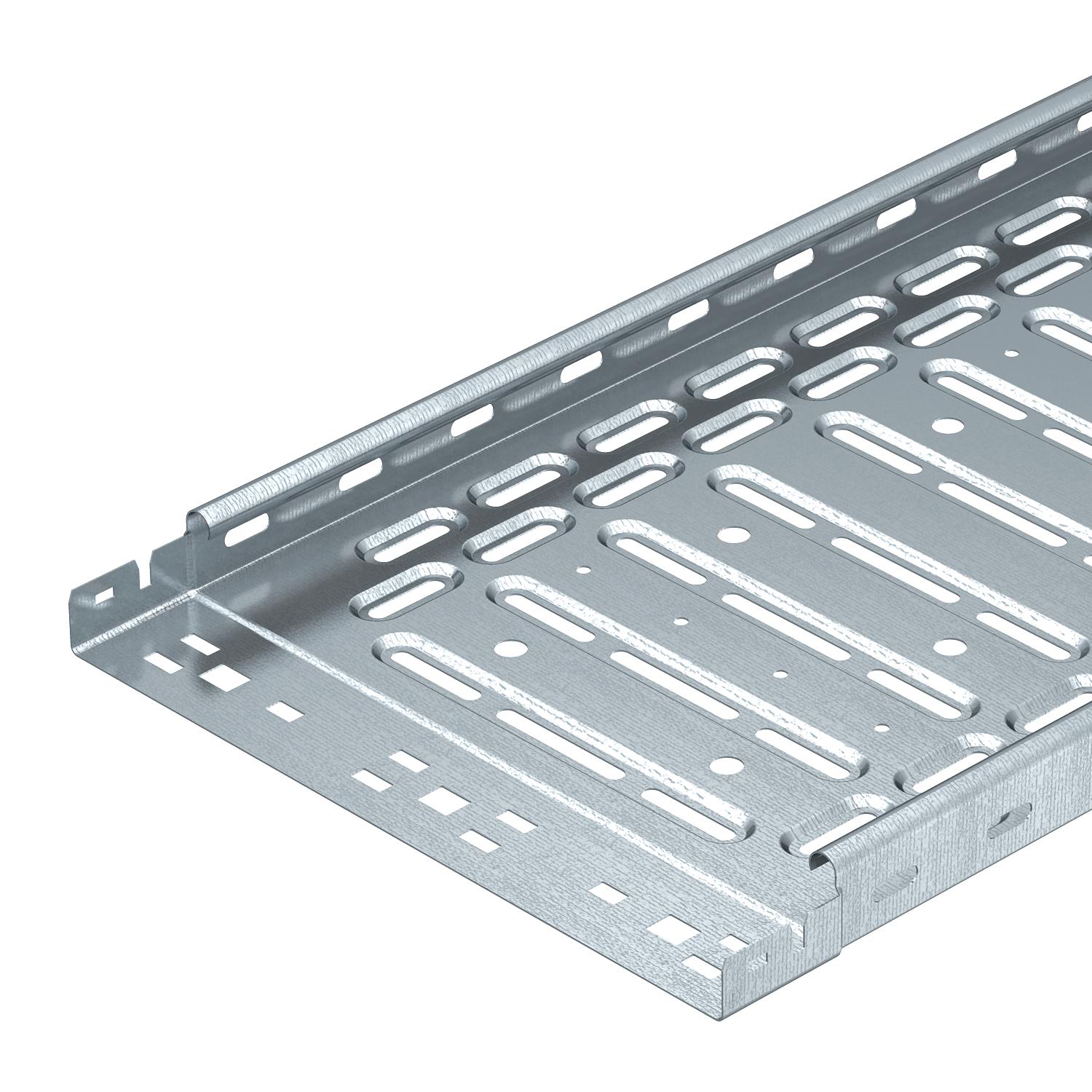

Kabelový žlab RKS-Magic® 35 FS

Obj. č. 6047417 | EAN 4012195390848

Obj. č. / Typ

Délka	3050 mm

Šířka

Výška	35 mm

Tloušťka plechu	0,75 mm

Zachování funkčnosti	Ne

Barva	pozinkováno

Materiál	Ocel

Povrch	pásově zinkováno

Popis výrobku

Popis výrobku

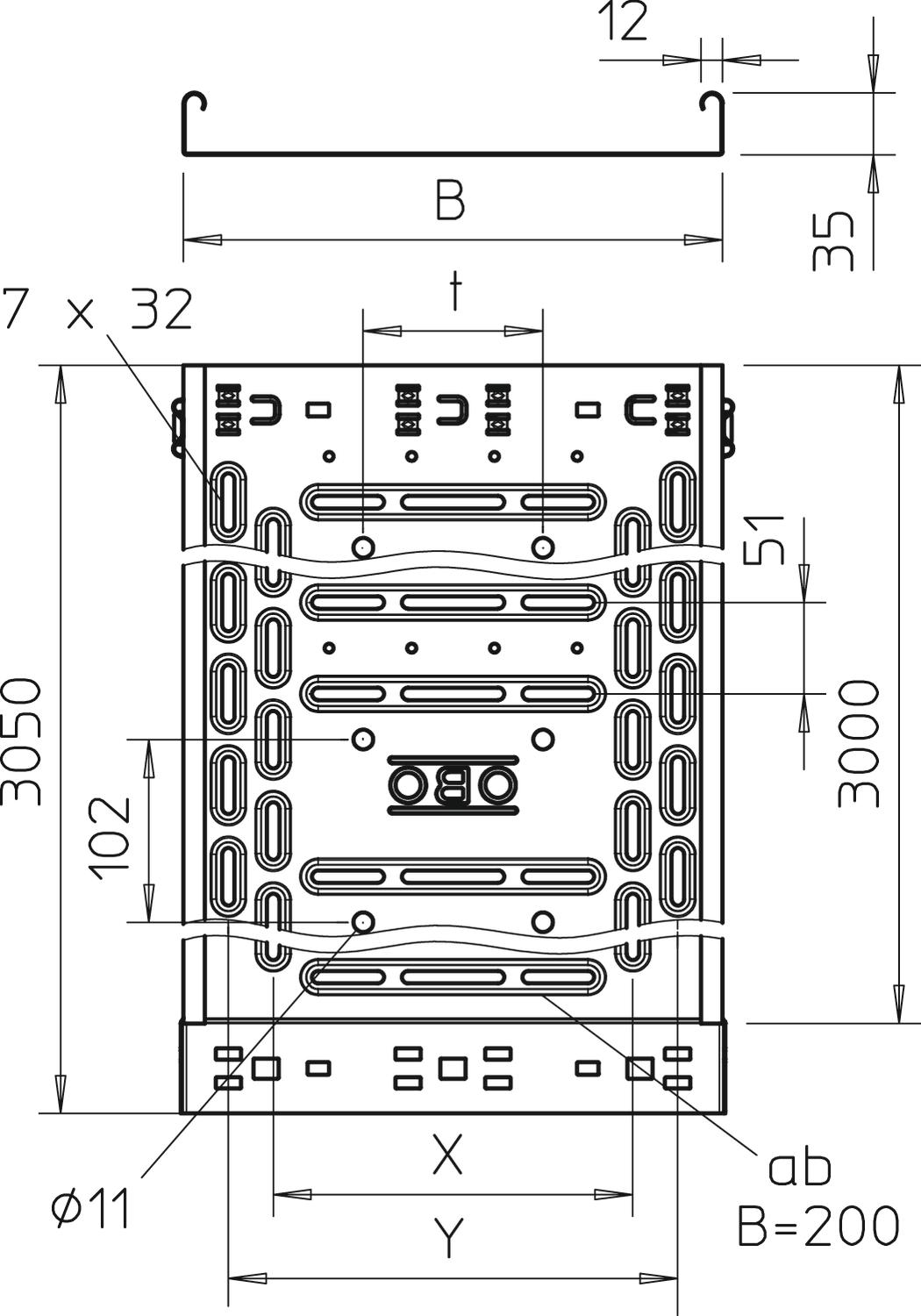

Kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Kabelový žlab disponuje po celé délce bočním děrováním 7 × 20 mm pro instalaci doplňkových spojovacích a montážních dílů.

Děrování pro přímé zavěšení závitové tyče má průměr 11 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Nepřerušené vyrovnání potenciálů je zaručeno i bez doplňkových součástí.

Technické údaje

Technické údaje

Barva	pozinkováno
CO2 stopa (GWP) od kolébky po bránu	2,5373 kg CO2e / 1 metr
Délka	10 ft
Délka	3050 mm
Děrování bočnice	Ano
Děrování dna	1
Druh spojky kabelového nosného systému	Upevnění naklapnutím
Magnetický útlum stínění bez víka	20 dB
Magnetický útlum stínění s víkem	50 dB
Materiál	Ocel
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Povrch	pásově zinkováno
Provedení pro velká rozpětí	Ne
Provedení spojky	Integrovaná spojka
Rozměr	35x100x3050
Rozměr B	100 mm
Rozměr y	50 mm

Rozmístění otvorů NATO	Ne
Šířka	4 in
Šířka	100 mm
S vrchním dílem	Ne
Tloušťka plechu	0,75 mm
Tloušťka plechu	0,03 in
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečná délka	3000 mm
Užitečný průřez	33 cm²
Užitečný průřez	3300 mm²
Výška	1 in
Výška	35 mm
Vzdálenost podpěr 1,0 m	1,1 kN/m
Vzdálenost podpěr 1,5 m	0,5 kN/m
Vzdálenost podpěr 2,0 m	0,3 kN/m
Vzdálenost podpěr 2,5 m	0,15 kN/m
Vzdálenost podpěr 3,0 m	0,1 kN/m
Zachování funkčnosti	Ne

Technické údaje

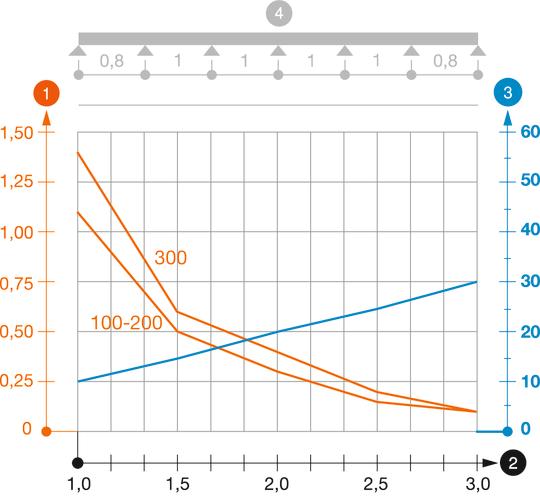

Zatěžovací diagram kabelového žlabu typu RKSM 35

Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
Rozpětí podpěr v mm
Průhyb bočnice v mm při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením

Všechny typy

Všechny typy

Typ	Délka	Šířka	Výška	Tloušťka plechu	Zachování funkčnosti	Barva	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
RKSM 310 FS	3050 mm	100 mm	35 mm	0,75 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6047417	m	3 m
RKSM 320 FS	3050 mm	200 mm	35 mm	0,75 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6047433	m	3 m
RKSM 330 FS	3050 mm	300 mm	35 mm	0,75 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6047460	m	3 m
