Kabelový žlab SKS 110 FT 3000 | 400 | 1,5 | Ne | Ocel | žárově zinkováno ponorem
morepic-1 morepic-2 morepic-3 video-1

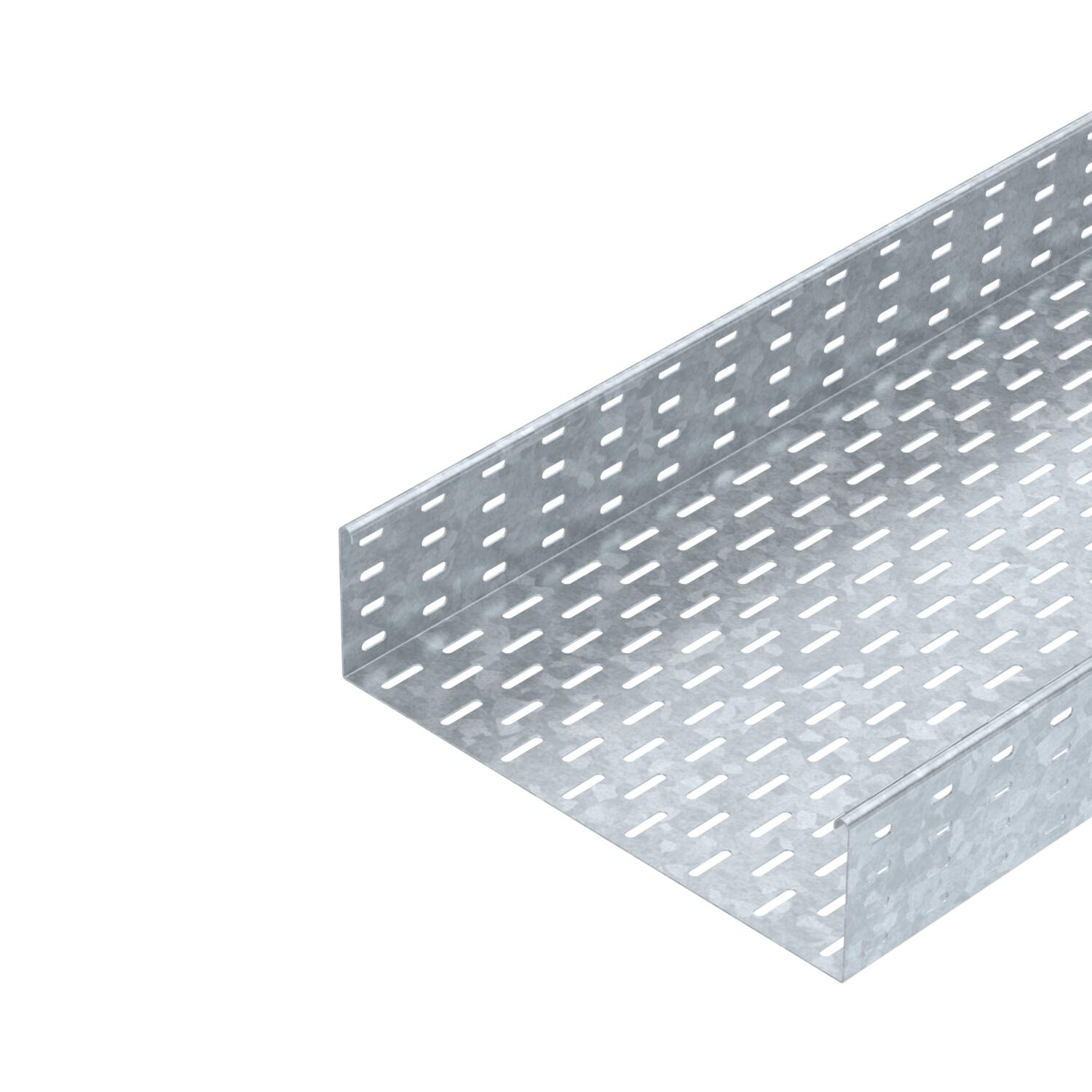

Kabelový žlab SKS 110 FT

Obj. č. 6061672 | EAN 4012196062713

3000 mm
1,5 mm
Ne
Ocel
žárově zinkováno ponorem
Popis výrobku
Popis výrobku
SKS 110 = Systém těžkých kabelových žlabů s výškou bočnice 110 mm..
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
  • Underwriters Laboratories Inc., USA a Kanada
  • Communautés Européennes, ES Prohlášení shody dle směrnic EU
  • Prohlášení o shodě UKCA
  • Environmentální prohlášení o produktu (EPD)
  • Uhlíková stopa (PCF)
Technické údaje

Technické údaje

Barva pozinkováno
Děrování bočnice Ano
Druh spojky kabelového nosného systému šroubovaný
Materiál Ocel
Montážní děrování ve dně Ano
Nerezová ocel, mořená Ne
Povrch žárově zinkováno ponorem
Provedení pro velká rozpětí Ne
Provedení spojky bez spojky
Rozměr 110 x 400
Rozměr 110x400x3000
Rozmístění otvorů NATO Ne
S vrchním dílem Ne
Tloušťka plechu 1,5 mm
Tloušťka plechu 0,06 in
Typ zkušebního zatížení podle IEC 61537 Typ II
Užitečný průřez 43800 mm²
Užitečný průřez 438 cm²
Zachování funkčnosti Ne

Rozměry

Délka 3000 mm
Délka 10 ft
Rozměr W 400 mm
Šířka 400 mm
Šířka 16 in
Výška 4 in
Výška 110 mm

Zatížení

Vzdálenost podpěr 1,5 m 3 kN/m
Vzdálenost podpěr 2,0 m 2,4 kN/m
Vzdálenost podpěr 2,5 m 1,76 kN/m
Vzdálenost podpěr 3,0 m 1,2 kN/m
Vzdálenost podpěr 3,5 m 0,84 kN/m
Vzdálenost podpěr 4,0 m 0,8 kN/m

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu 16,3474 kg CO2e / 1 metr
CO₂ Footprint (GWP) 16,3474 kg CO₂e
Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200
Declared Unit (LCA) m
Declared Unit Quantity (LCA) 1

Technické údaje

Zatěžovací diagram kabelového žlabu typu SKS 110

Zatěžovací diagram kabelového žlabu typu SKS 110
Všechny typy

Všechny typy

Typ Délka Šířka Tloušťka plechu Zachování funkčnosti Materiál Povrch Obj. č. Množství Nejm. prod. jedn.
SKS 110 FT 3000 mm 100 mm 1,5 mm Ne Ocel žárově zinkováno ponorem 6061605
3 m
SKS 120 FT 3000 mm 200 mm 1,5 mm Ne Ocel žárově zinkováno ponorem 6061621
3 m
SKS 130 FT 3000 mm 300 mm 1,5 mm Ne Ocel žárově zinkováno ponorem 6061656
3 m
SKS 140 FT 3000 mm 400 mm 1,5 mm Ne Ocel žárově zinkováno ponorem 6061672
3 m
SKS 150 FT 3000 mm 500 mm 1,5 mm Ne Ocel žárově zinkováno ponorem 6061702
3 m
SKS 160 FT 3000 mm 600 mm 1,5 mm Ne Ocel žárově zinkováno ponorem 6061733
3 m
Příslušenství

Systémové příslušenství

Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Podélná a úhlová spojka 110 FT Podélná a úhlová spojka 110 FT RLVL 110 FT 6067913
10 Kus
Spojovací lišta DD Spojovací lišta DD SSLB 400 DD 7070322
20 Kus
Víko s otočnou západkou, FT Víko s otočnou západkou, FT DRL 400 FT 6051413
3 m
Oblouk 45°, bočnice 110 FT Oblouk 45°, bočnice 110 FT RB 45 140 FT 6036336
1 Kus
Oblouk 90°, bočnice 110 FT Oblouk 90°, bočnice 110 FT RB 90 140 FT 6036838
1 Kus
Oblouk s nastavitelným úhlem 110 FT Oblouk s nastavitelným úhlem 110 FT RB W 140 FT 6037328
1 Kus

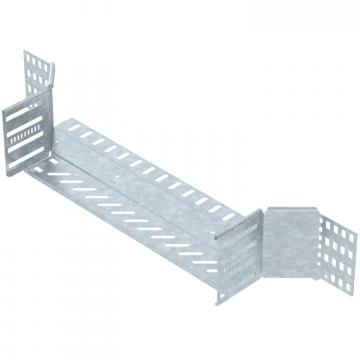

Vestavný odbočný díl 110 FT Vestavný odbočný díl 110 FT RAA 140 FT 6042259
1 Kus
Díl T 110 FT Díl T 110 FT RT 140 FT 6038328
1 Kus
Víko s otočnou západkou, DD Víko s otočnou západkou, DD DRL 400 DD 6052715
3 m
Přepážka 110 DD Přepážka 110 DD TSG 110 DD 6062335
3 m
