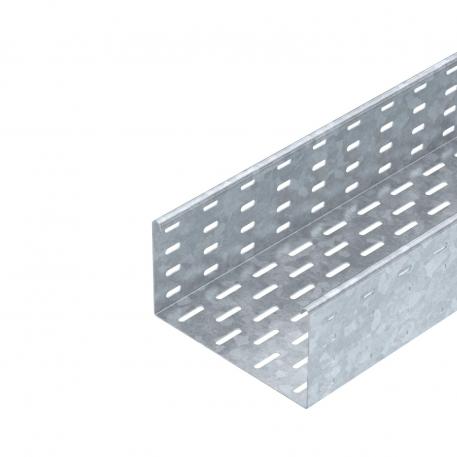

Kabelový žlab SKS 110 FT

Obj. č. / Typ

Délka	3000 mm

Šířka

Tloušťka plechu	1,5 mm

Zachování funkčnosti	Ne

Materiál	Ocel

Povrch	žárově zinkováno ponorem

Popis výrobku

Popis výrobku

SKS 110 = Systém těžkých kabelových žlabů s výškou bočnice 110 mm..
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Technické údaje

Barva	pozinkováno
CO2 stopa (GWP) od kolébky po bránu	11,3123 kg CO2e / 1 metr
Délka	3000 mm
Délka	10 ft
Děrování bočnice	Ano
Dimension W	200 mm
Druh spojky kabelového nosného systému	šroubovaný
Materiál	Ocel
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Povrch	žárově zinkováno ponorem
Provedení pro velká rozpětí	Ne
Provedení spojky	bez spojky

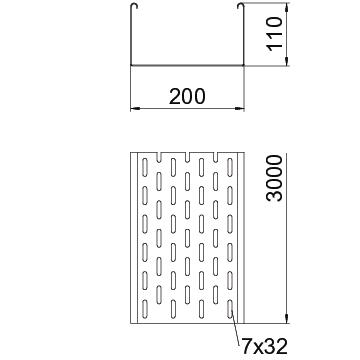

Rozměr	110 x 200
Rozměr	110x200x3000
Rozmístění otvorů NATO	Ne
Šířka	8 in

Šířka	200 mm
S vrchním dílem	Ne
Tloušťka plechu	1,5 mm
Tloušťka plechu	0,06 in
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	218 cm²
Užitečný průřez	21800 mm²
Výška	110 mm
Výška	4 in
Vzdálenost podpěr 1,5 m	3 kN/m
Vzdálenost podpěr 2,0 m	2,4 kN/m
Vzdálenost podpěr 2,5 m	1,76 kN/m
Vzdálenost podpěr 3,0 m	1,2 kN/m
Vzdálenost podpěr 3,5 m	0,84 kN/m
Vzdálenost podpěr 4,0 m	0,8 kN/m
Zachování funkčnosti	Ne

Technické údaje

Všechny typy

Typ	Délka	Šířka	Tloušťka plechu	Zachování funkčnosti	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
SKS 110 FT	3000 mm	100 mm	1,5 mm	Ne	Ocel	žárově zinkováno ponorem	6061605	m	3 m
SKS 120 FT	3000 mm	200 mm	1,5 mm	Ne	Ocel	žárově zinkováno ponorem	6061621	m	3 m
SKS 130 FT	3000 mm	300 mm	1,5 mm	Ne	Ocel	žárově zinkováno ponorem	6061656	m	3 m
SKS 140 FT	3000 mm	400 mm	1,5 mm	Ne	Ocel	žárově zinkováno ponorem	6061672	m	3 m
SKS 150 FT	3000 mm	500 mm	1,5 mm	Ne	Ocel	žárově zinkováno ponorem	6061702	m	3 m
SKS 160 FT	3000 mm	600 mm	1,5 mm	Ne	Ocel	žárově zinkováno ponorem	6061733	m	3 m

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Podélná a úhlová spojka 110 FT	RLVL 110 FT	6067913	Kus	10 Kus
Spojovací lišta DD	SSLB 200 DD	7070314	Kus	20 Kus
Víko s otočnou západkou, FT	DRL 200 FT	6051367	m	3 m
Oblouk 45°, bočnice 110 FT	RB 45 120 FT	6036332	Kus	1 Kus
Oblouk 90°, bočnice 110 FT	RB 90 120 FT	6036834	Kus	1 Kus
Oblouk s nastavitelným úhlem 110 FT	RB W 120 FT	6037324	Kus	1 Kus
Vestavný odbočný díl 110 FT	RAA 120 FT	6042255	Kus	1 Kus
Díl T 110 FT	RT 120 FT	6038324	Kus	1 Kus
Křížení 110 FT	RK 120 FT	7027453	Kus	1 Kus
Víko s otočnou západkou, DD	DRL 200 DD	6052709	m	3 m
Přepážka 110 DD	TSG 110 DD	6062335	m	3 m
