Kabelový žlab SKS 85 FS

Obj. č. / Typ

Délka	3000 mm

Šířka

Tloušťka plechu	1,5 mm

Zachování funkčnosti	Ne

Materiál	Ocel

Povrch	pásově zinkováno

Popis výrobku

Popis výrobku

SKS 85 = Systém těžkých kabelových žlabů s výškou bočnice 85 mm..
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Technické údaje

Barva	pozinkováno
Děrování bočnice	Ano
Druh spojky kabelového nosného systému	šroubovaný
Materiál	Ocel
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Povrch	pásově zinkováno
Provedení pro velká rozpětí	Ne
Provedení spojky	bez spojky
Rozměr	85x100x3000

Rozměr	85 x 100
Rozmístění otvorů NATO	Ne
S vrchním dílem	Ne
Tloušťka plechu	1,5 mm
Tloušťka plechu	0,6 in
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	83 cm²
Užitečný průřez	8300 mm²
Zachování funkčnosti	Ne

Vzdálenost podpěr 1,5 m	2,8 kN/m
Vzdálenost podpěr 2,0 m	2,25 kN/m

Vzdálenost podpěr 2,5 m	1,5 kN/m
Vzdálenost podpěr 3,0 m	0,75 kN/m

CO2 stopa (GWP) od kolébky po bránu	8,2754 kg CO2e / 1 metr
CO₂ Footprint (GWP)	8,2754 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	m
Declared Unit Quantity (LCA)	1

Technické údaje

Všechny typy

Typ	Délka	Šířka	Tloušťka plechu	Zachování funkčnosti	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.

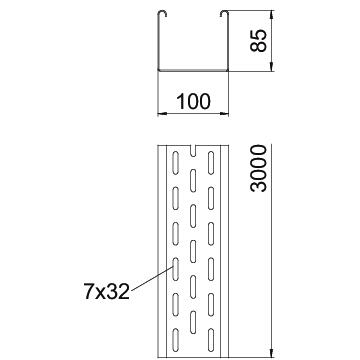

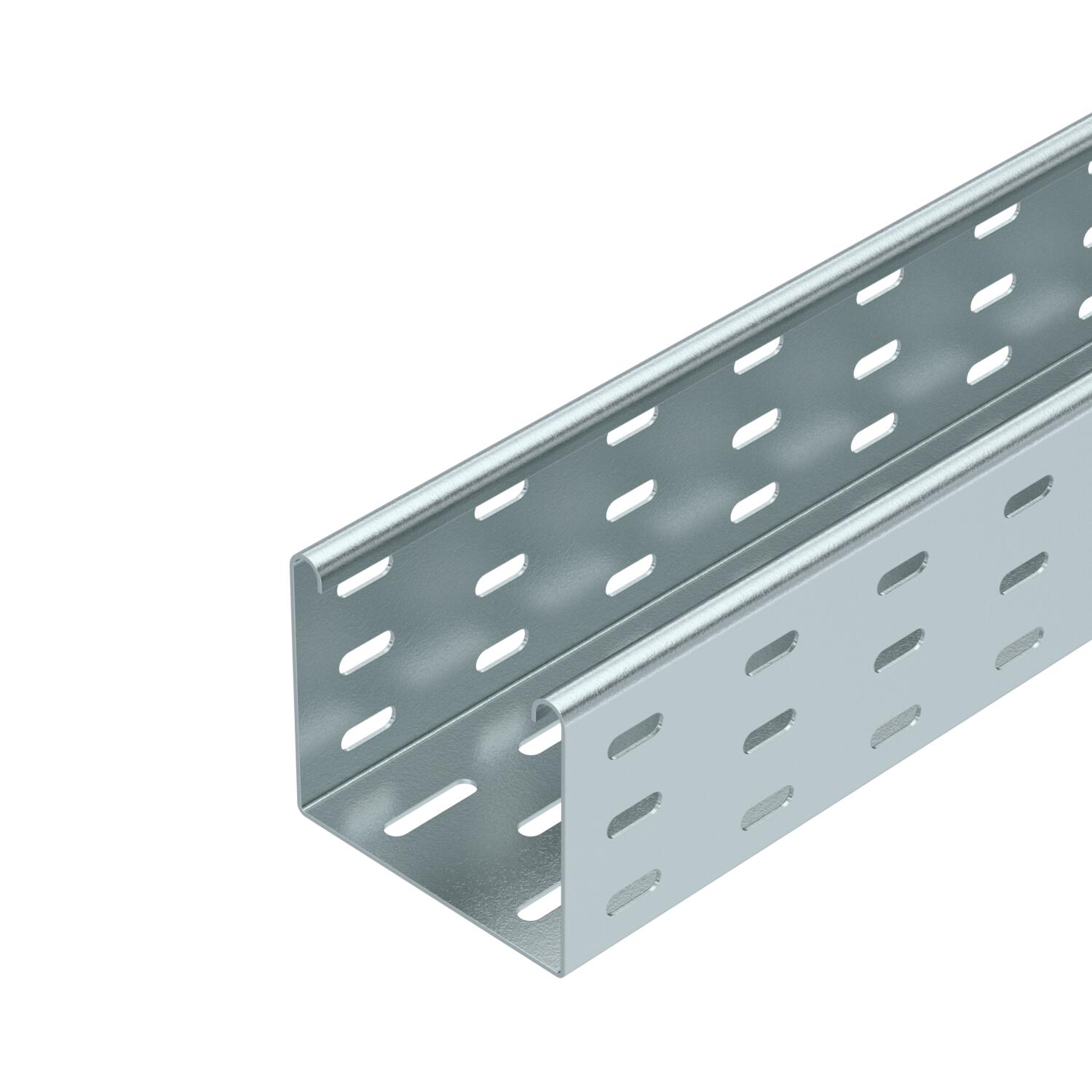

SKS 810 FS	3000 mm	100 mm	1,5 mm	Ne	Ocel	pásově zinkováno	6058108	m	3 m
SKS 820 FS	3000 mm	200 mm	1,5 mm	Ne	Ocel	pásově zinkováno	6058205	m	3 m

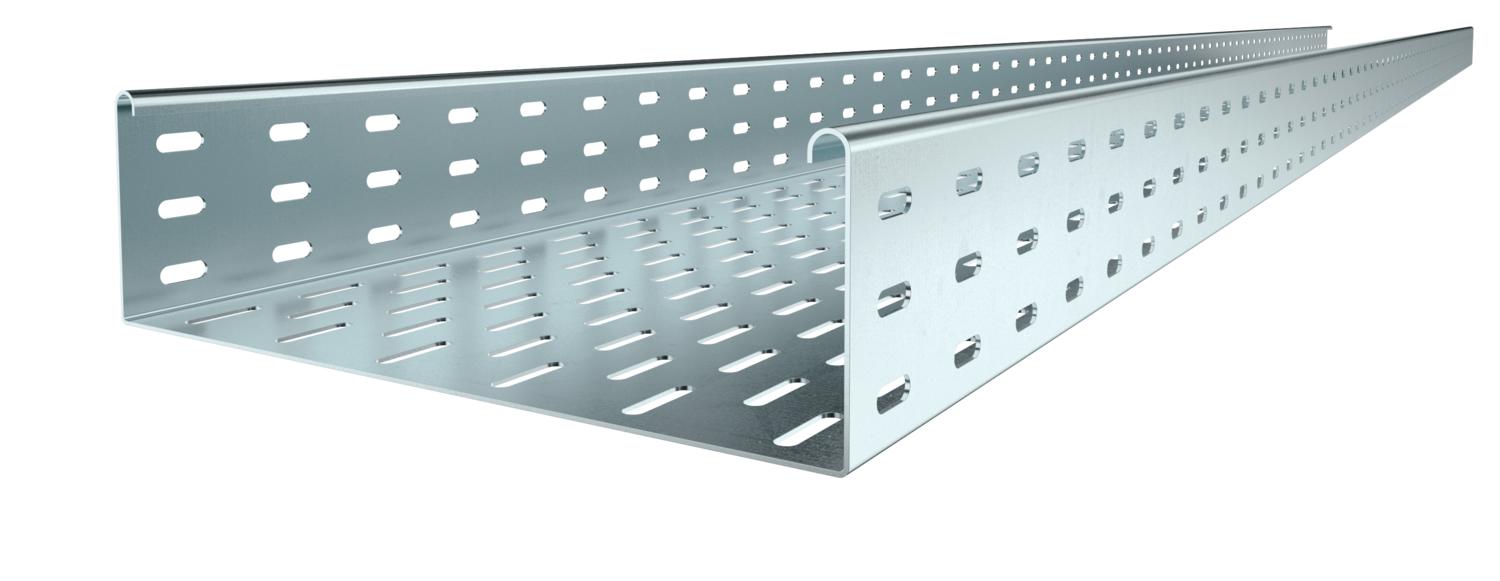

SKS 830 FS	3000 mm	300 mm	1,5 mm	Ne	Ocel	pásově zinkováno	6058302	m	3 m
SKS 840 FS	3000 mm	400 mm	1,5 mm	Ne	Ocel	pásově zinkováno	6058396	m	3 m
SKS 850 FS	3000 mm	500 mm	1,5 mm	Ne	Ocel	pásově zinkováno	6058507	m	3 m
SKS 860 FS	3000 mm	600 mm	1,5 mm	Ne	Ocel	pásově zinkováno	6058604	m	3 m

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Podélná a úhlová spojka 85 FS	RLVL 85 FS	6067123	Kus	10 Kus
Spojovací lišta FS	SSLB 100 FS	7070205	Kus	20 Kus

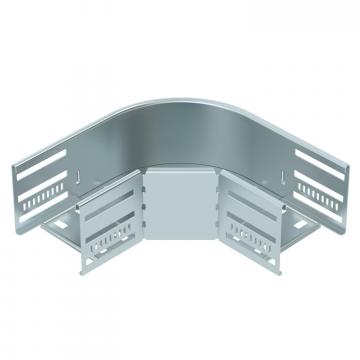

Oblouk 90°, bočnice 85 FS	RB 90 810 FS	6036700	Kus	1 Kus

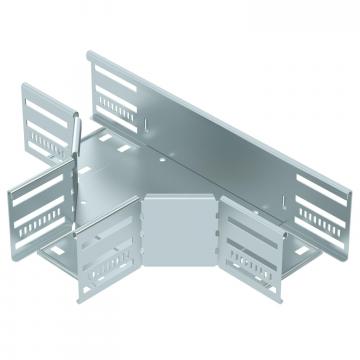

Díl T 85 FS	RT 810 FS	6038210	Kus	1 Kus
Víko s otočnou západkou, FS	DRL 100 FS	6052096	m	3 m
Přepážka 85 FS	TSG 85 FS	6062114	m	3 m
90° oblouk 85 FS	RB 90 810 FS	7001762	Kus	1 Kus
