Kabelový žlab SKS-Magic® 110 FT 3050 | 400 | 110 | 1,5 | Ne | pozinkováno | Ocel | žárově zinkováno ponorem

Kabelový žlab SKS-Magic® 110 FT

Obj. č. 6059639 | EAN 4012195829676

Obj. č. / Typ

Délka	3050 mm

Šířka

Výška	110 mm

Tloušťka plechu	1,5 mm

Zachování funkčnosti	Ne

Barva	pozinkováno

Materiál	Ocel

Povrch	žárově zinkováno ponorem

Popis výrobku

Popis výrobku

Kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Kabelový žlab má nepřetržitou boční perforaci 7 x 20 mm pro instalaci dalších spojovacích a montážních komponent.

Od šířky kabelového žlabu 200 mm s 30% perforací. Podle směrnice VdS 2092 tedy vhodný i pro použití ve sprinklerových systémech.

Nepřerušené vyrovnání potenciálů je zaručeno i bez doplňkových součástí.

Technické údaje

Technické údaje

Barva	pozinkováno
Děrování bočnice	Ano
Druh spojky kabelového nosného systému	Upevnění naklapnutím
Magnetický útlum stínění bez víka	20 dB
Magnetický útlum stínění s víkem	50 dB
Materiál	Ocel
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Povrch	žárově zinkováno ponorem
Provedení pro velká rozpětí	Ne

Provedení spojky	Integrovaná spojka
Rozměr	110x400x3050
Rozmístění otvorů NATO	Ne
S vrchním dílem	Ne
Tloušťka plechu	1,5 mm
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	438 cm²
Užitečný průřez	43800 mm²
Vložka, sprinkler	Ano
Zachování funkčnosti	Ne

Rozměry

Délka	3050 mm
Rozměr B	400 mm
Rozměr L	280 mm
Rozměr x	296 mm

Rozměr y	362 mm
Šířka	400 mm
Výška	110 mm

Zatížení

Vzdálenost podpěr 1,5 m	3 kN/m
Vzdálenost podpěr 2,0 m	2,5 kN/m
Vzdálenost podpěr 2,5 m	2 kN/m

Vzdálenost podpěr 3,0 m	1,5 kN/m
Vzdálenost podpěr 3,5 m	1 kN/m
Vzdálenost podpěr 4,0 m	0,5 kN/m

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	16,2804 kg CO2e / 1 metr
CO₂ Footprint (GWP)	16,2804 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	m
Declared Unit Quantity (LCA)	1

Technické údaje

Zatěžovací diagram kabelového žlabu typu SKSM 110

Všechny typy

Všechny typy

Typ	Délka	Šířka	Výška	Tloušťka plechu	Zachování funkčnosti	Barva	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
SKSM 110 FT	3050 mm	100 mm	110 mm	1,5 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059631	m	3 m
SKSM 115 FT	3050 mm	150 mm	110 mm	1,5 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059633	m	3 m
SKSM 120 FT	3050 mm	200 mm	110 mm	1,5 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059635	m	3 m
SKSM 130 FT	3050 mm	300 mm	110 mm	1,5 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059637	m	3 m
SKSM 140 FT	3050 mm	400 mm	110 mm	1,5 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059639	m	3 m
SKSM 150 FT	3050 mm	500 mm	110 mm	1,5 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059641	m	3 m
SKSM 160 FT	3050 mm	600 mm	110 mm	1,5 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059643	m	3 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.

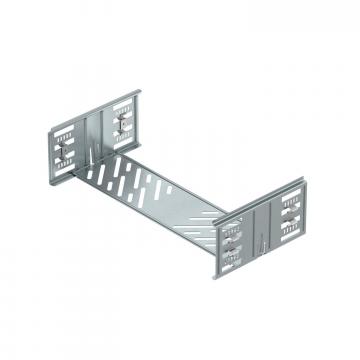

Sada podélných spojek Magic DD	KTSMV 140 DD	6069120	Kus	1 Kus
Víko s otočnou západkou, FT	DRL 400 FT	6051413	m	3 m
Oblouk 45°, bočnice 110 FT	RB 45 140 FT	6036336	Kus	1 Kus
Oblouk 90°, bočnice 110 FT	RB 90 140 FT	6036838	Kus	1 Kus
Oblouk s nastavitelným úhlem 110 FT	RB W 140 FT	6037328	Kus	1 Kus
Vestavný odbočný díl 110 FT	RAA 140 FT	6042259	Kus	1 Kus
Díl T 110 FT	RT 140 FT	6038328	Kus	1 Kus
Víko s otočnou západkou, DD	DRL 400 DD	6052715	m	3 m
Přepážka 110 DD	TSG 110 DD	6062335	m	3 m

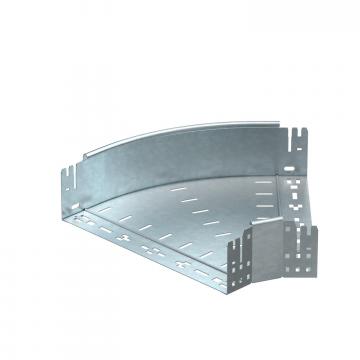

45° oblouk Magic 110 FT	RBM 45 140 FT	6041786	Kus	1 Kus
