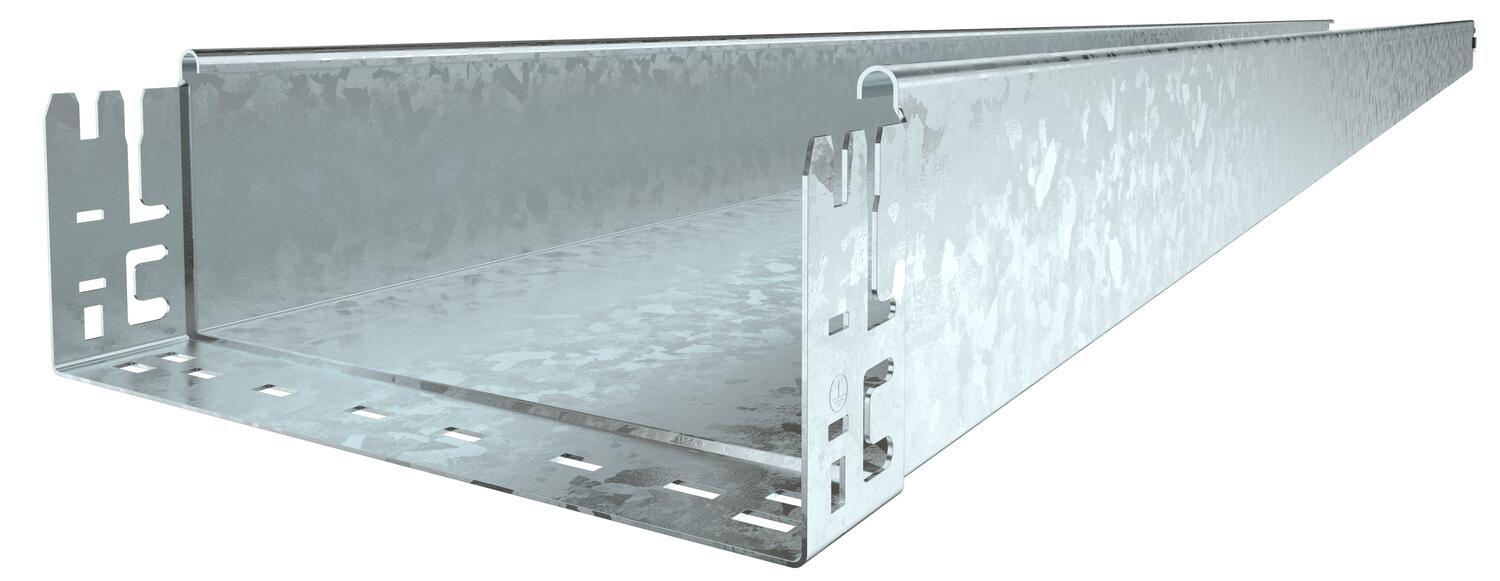

Kabelový žlab SKS-Magic® 110 neděrovaný FT

Obj. č. / Typ

Délka	3050 mm

Šířka

Výška	110 mm

Tloušťka plechu	1,5 mm

Zachování funkčnosti	Ne

Barva	pozinkováno

Materiál	Ocel

Povrch	žárově zinkováno ponorem

Popis výrobku

Popis výrobku

Neděrovaný kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Technické údaje

Barva	pozinkováno
CO₂ stopa (GWP) od kolébky po bránu	22,5331 kg CO₂e / 1 metr
Délka	3050 mm
Děrování bočnice	Ne
Druh spojky kabelového nosného systému	Upevnění naklapnutím
Materiál	Ocel
Montážní děrování ve dně	Ne
Nerezová ocel, mořená	Ne
Povrch	žárově zinkováno ponorem
Provedení pro velká rozpětí	Ne
Provedení spojky	Integrovaná spojka
Rozměr	110x600x3050
Rozměr B	600 mm
Rozmístění otvorů NATO	Ne
Šířka	600 mm

S vrchním dílem	Ne
Tloušťka plechu	1,5 mm
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečná délka	3000 mm
Užitečný průřez	655 cm²
Užitečný průřez	65500 mm²
Výška	110 mm
Vzdálenost podpěr 1,5 m	3 kN/m
Vzdálenost podpěr 2,0 m	2,4 kN/m
Vzdálenost podpěr 2,5 m	1,76 kN/m
Vzdálenost podpěr 3,0 m	1,2 kN/m
Vzdálenost podpěr 3,5 m	0,84 kN/m
Vzdálenost podpěr 4,0 m	0,8 kN/m
Zachování funkčnosti	Ne

Technické údaje

Všechny typy

Typ	Délka	Šířka	Výška	Tloušťka plechu	Zachování funkčnosti	Barva	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
SKSMU 110 FT	3050 mm	100 mm	110 mm	1,5 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059853	m	3 m
SKSMU 115 FT	3050 mm	150 mm	110 mm	1,5 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059855	m	3 m
SKSMU 120 FT	3050 mm	200 mm	110 mm	1,5 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059857	m	3 m
SKSMU 130 FT	3050 mm	300 mm	110 mm	1,5 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059859	m	3 m
SKSMU 140 FT	3050 mm	400 mm	110 mm	1,5 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059861	m	3 m
SKSMU 150 FT	3050 mm	500 mm	110 mm	1,5 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059863	m	3 m
SKSMU 160 FT	3050 mm	600 mm	110 mm	1,5 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059865	m	3 m

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Sada podélných spojek Magic DD	KTSMV 160 DD	6069124	Kus	1 Kus
Víko s otočnou západkou, FT	DRL 600 FT	6051472	m	3 m
Oblouk 45°, bočnice 110 FT	RB 45 160 FT	6036340	Kus	1 Kus
Oblouk 90°, bočnice 110 FT	RB 90 160 FT	6036842	Kus	1 Kus
Oblouk s nastavitelným úhlem 110 FT	RB W 160 FT	6037332	Kus	1 Kus
Díl T 110 FT	RT 160 FT	6038332	Kus	1 Kus
Víko s otočnou západkou, DD	DRL 600 DD	6052724	m	3 m
Přepážka 110 DD	TSG 110 DD	6062335	m	3 m
45° oblouk Magic 110 FT	RBM 45 160 FT	6041790	Kus	1 Kus
90° oblouk Magic 110 FT	RBM 90 160 FT	6041870	Kus	1 Kus
