Kabelový žlab SKS-Magic® 60 A2 3050 | 100 | 60 | 1,5 | Ne | ocelová | Nerez ocel, materiál 1.4307 | Holé, dodatečně ošetřeno

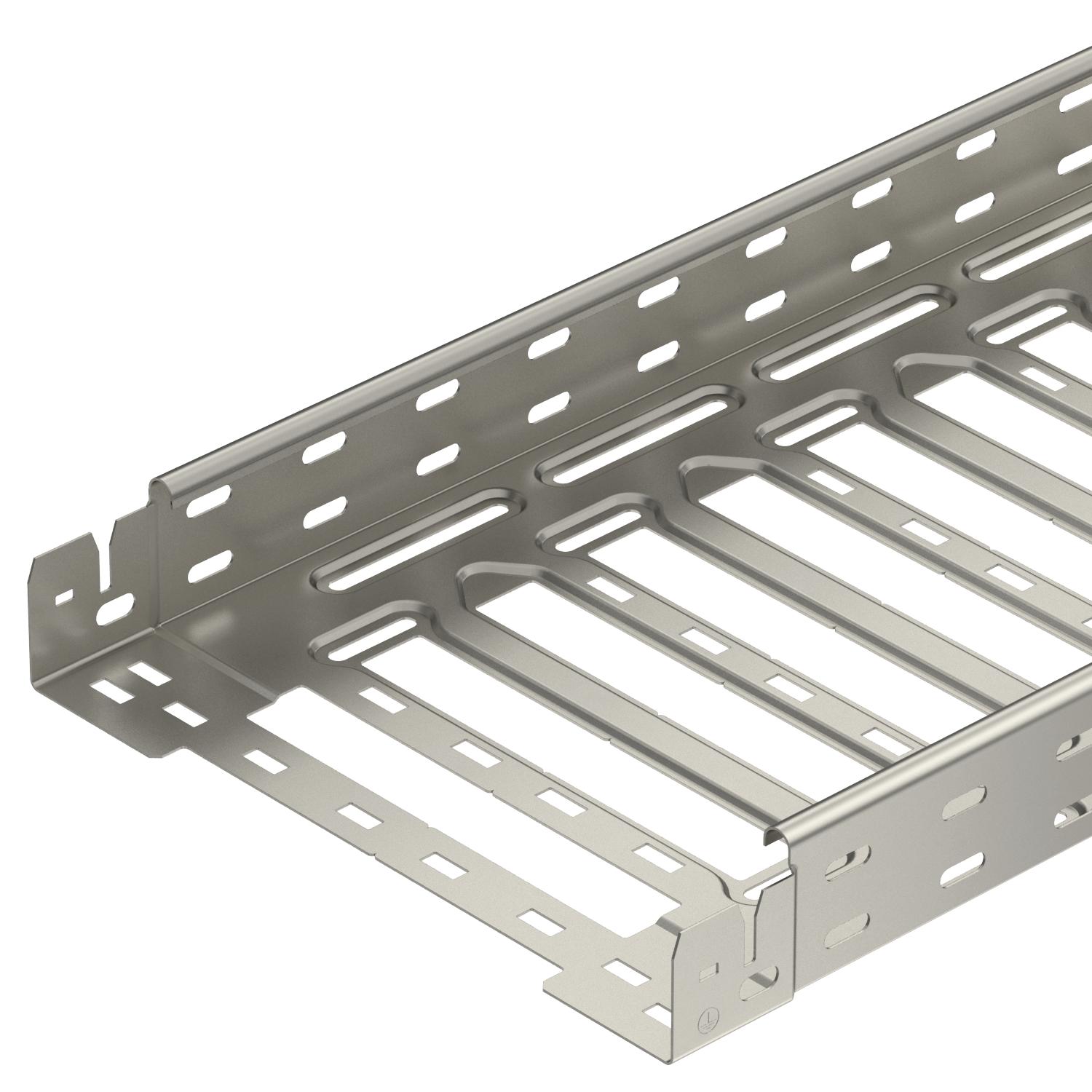

Kabelový žlab SKS-Magic® 60 A2

Obj. č. 6059490 | EAN 4012195832720

Obj. č. / Typ

Délka	3050 mm

Šířka

Výška	60 mm

Tloušťka plechu	1,5 mm

Zachování funkčnosti	Ne

Barva	ocelová

Materiál	Nerez ocel, materiál 1.4307

Povrch	Holé, dodatečně ošetřeno

Popis výrobku

Popis výrobku

Kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Kabelový žlab má nepřetržitou boční perforaci 7 x 20 mm pro instalaci dalších spojovacích a montážních komponent.

Od šířky kabelového žlabu 200 mm s 30% perforací. Podle směrnice VdS 2092 tedy vhodný i pro použití ve sprinklerových systémech.

Nepřerušené vyrovnání potenciálů je zaručeno i bez doplňkových součástí.

Technické údaje

Technické údaje

Barva	ocelová
Děrování bočnice	Ano
Druh spojky kabelového nosného systému	Upevnění naklapnutím
Magnetický útlum stínění bez víka	20 dB
Magnetický útlum stínění s víkem	50 dB
Materiál	Nerez ocel, materiál 1.4307
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Povrch	Holé, dodatečně ošetřeno
Provedení pro velká rozpětí	Ne

Provedení spojky	Integrovaná spojka
Rozměr	60x100x3050
Rozmístění otvorů NATO	Ne
S vrchním dílem	Ne
Tloušťka plechu	1,5 mm
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	5800 mm²
Užitečný průřez	58 cm²
Zachování funkčnosti	Ne

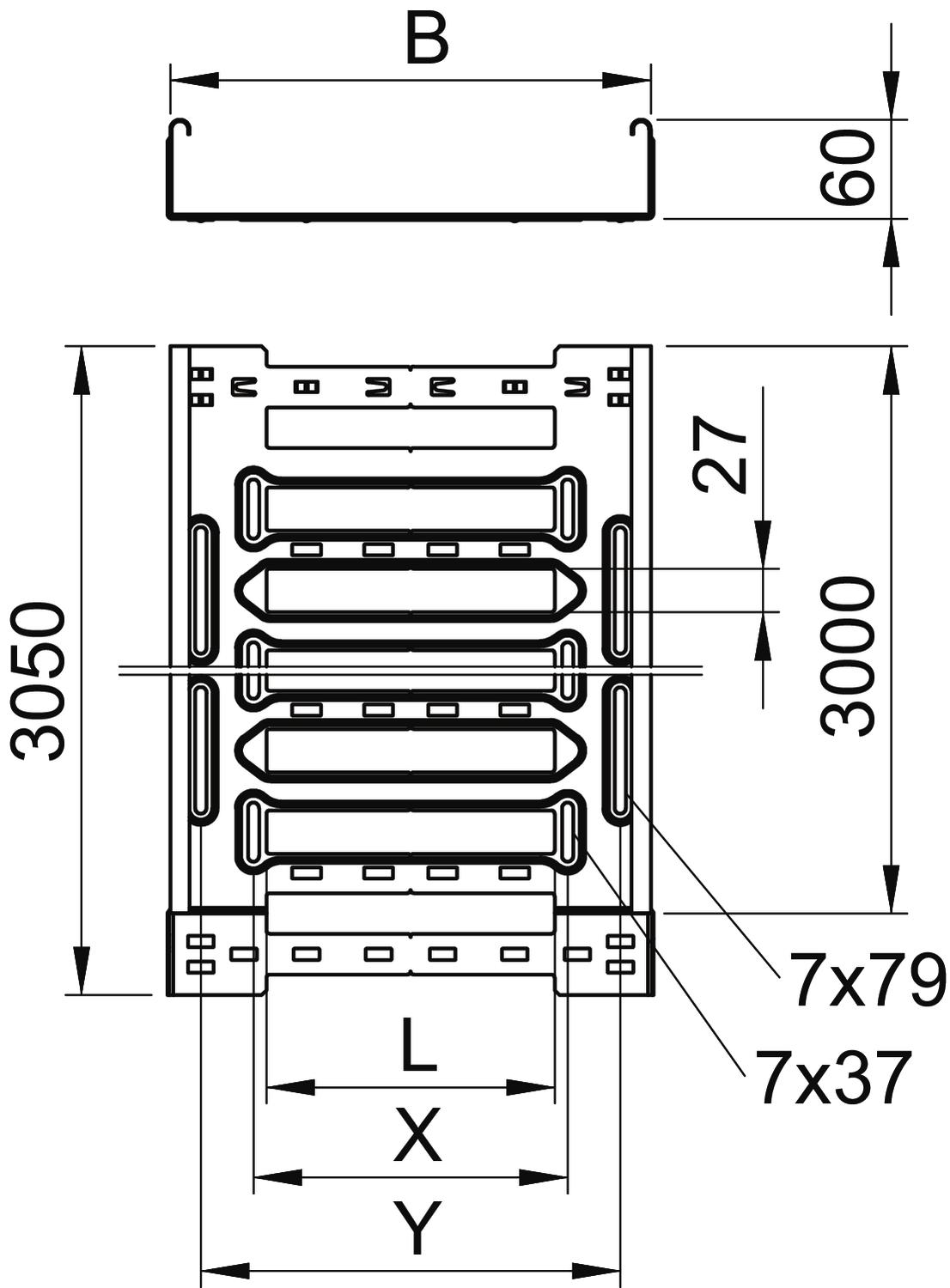

Rozměry

Délka	3050 mm
Rozměr B	100 mm
Rozměr L	30 mm

Rozměr y	62 mm
Šířka	100 mm
Výška	60 mm

Zatížení

Vzdálenost podpěr 1,5 m	3 kN/m
Vzdálenost podpěr 2,0 m	2,25 kN/m

Vzdálenost podpěr 2,5 m	1,58 kN/m
Vzdálenost podpěr 3,0 m	1 kN/m

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	14,0803 kg CO2e / 1 metr
CO₂ Footprint (GWP)	14,0803 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	m
Declared Unit Quantity (LCA)	1

Technické údaje

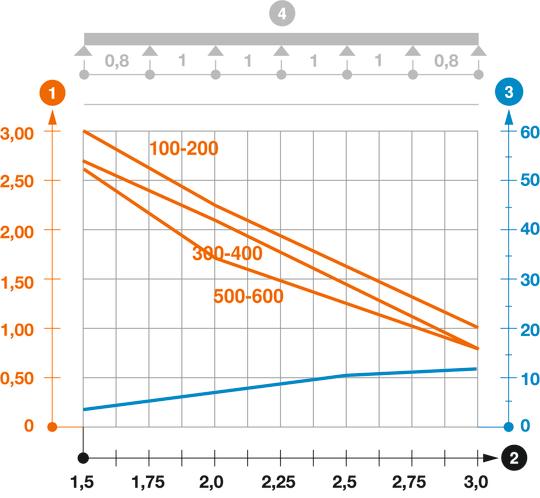

Zatěžovací diagram kabelového žlabu typu SKSM 60

Všechny typy

Všechny typy

Typ	Délka	Šířka	Výška	Tloušťka plechu	Zachování funkčnosti	Barva	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
SKSM 610 A2	3050 mm	100 mm	60 mm	1,5 mm	Ne	ocelová	Nerez ocel, materiál 1.4307	Holé, dodatečně ošetřeno	6059490	m	3 m
SKSM 620 A2	3050 mm	200 mm	60 mm	1,5 mm	Ne	ocelová	Nerez ocel, materiál 1.4307	Holé, dodatečně ošetřeno	6059494	m	3 m

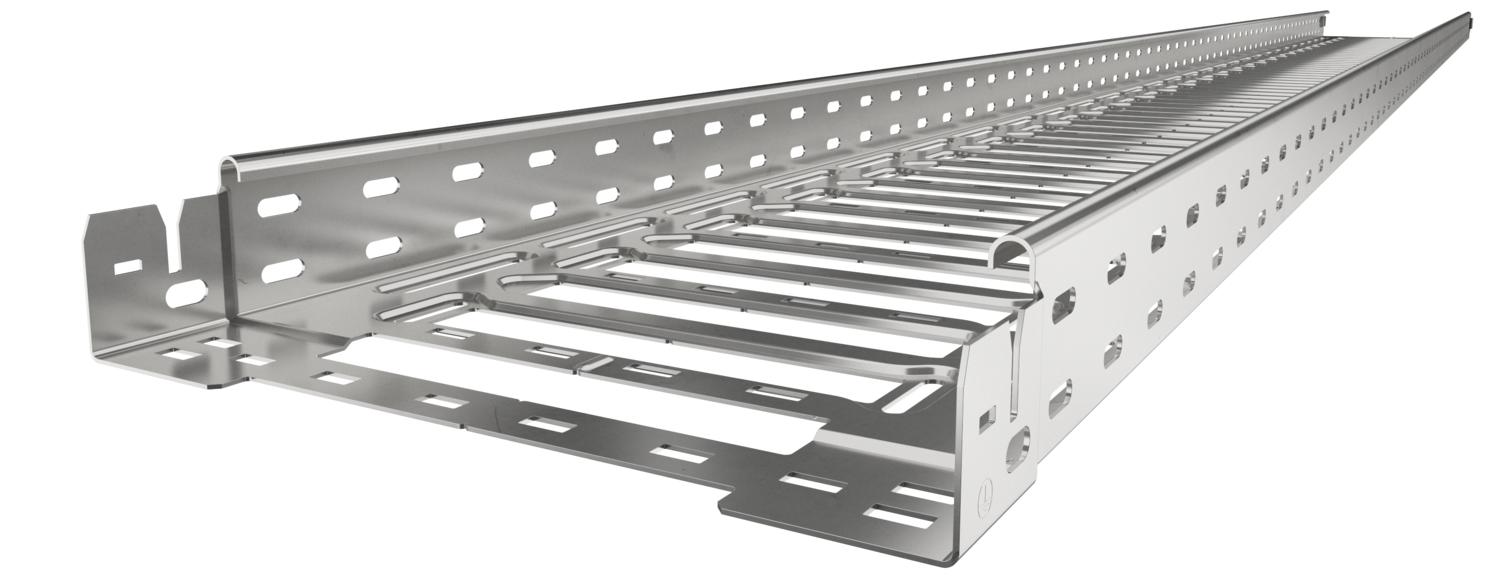

SKSM 630 A2	3050 mm	300 mm	60 mm	1,5 mm	Ne	ocelová	Nerez ocel, materiál 1.4307	Holé, dodatečně ošetřeno	6059496	m	3 m
SKSM 640 A2	3050 mm	400 mm	60 mm	1,5 mm	Ne	ocelová	Nerez ocel, materiál 1.4307	Holé, dodatečně ošetřeno	6059498	m	3 m
SKSM 650 A2	3050 mm	500 mm	60 mm	1,5 mm	Ne	ocelová	Nerez ocel, materiál 1.4307	Holé, dodatečně ošetřeno	6059500	m	3 m
SKSM 660 A2	3050 mm	600 mm	60 mm	1,5 mm	Ne	ocelová	Nerez ocel, materiál 1.4307	Holé, dodatečně ošetřeno	6059502	m	3 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.

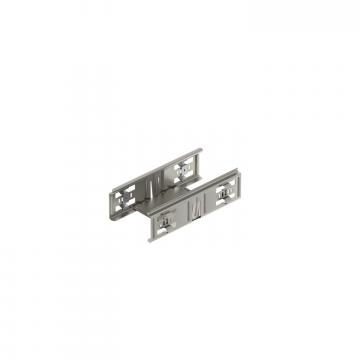

Sada podélných spojek Magic A2	KTSMV 610 A2	6068958	Kus	1 Kus

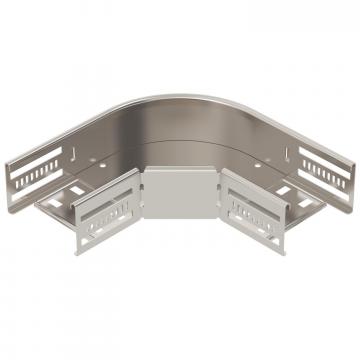

Oblouk 90°, bočnice 60 A2	RB 90 610 A2	6036620	Kus	1 Kus

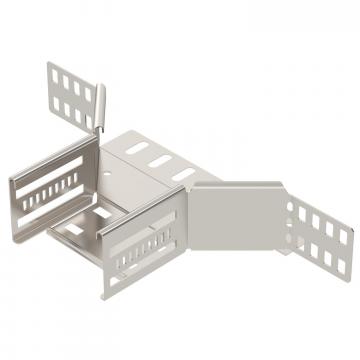

Vestavný odbočný díl 60 A2	RAA 610 A2	6042311	Kus	1 Kus

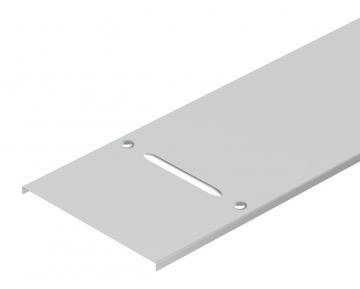

Víko s otočnou západkou, A2	DRL 100 A2	6052878	m	3 m

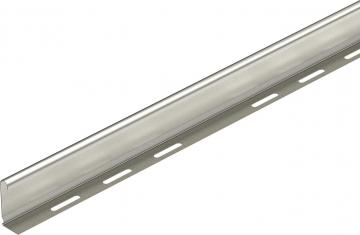

Přepážka 60 A2	TSG 60 A2	6062084	m	3 m
